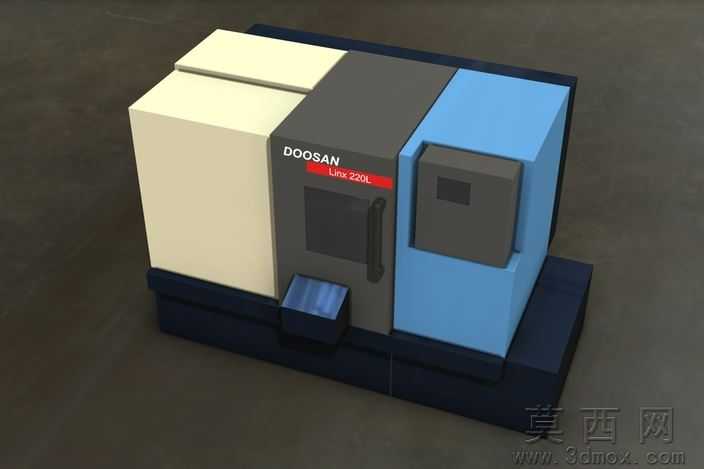

斗山Linx220L数控车床三维模型

本模型为斗山Linx220L数控车床的高精度三维数字模型，建模过程严格遵循真实设备的外观与结构比例，首先通过参考斗山官方公开的设备尺寸参数、实物多角度影像资料，确定整机的长宽高基准尺寸，先搭建机床底座、主轴箱、防护外罩、操作面板等核心部件的基础几何体，再逐步细化门把手、观察窗、排屑口、品牌标识等细节特征，对边角处的倒角、圆弧过渡都做了精准还原，保证模型与真实设备的外观一致性。参数设计层面，模型还原了该款车床紧凑型的布局特征，适配中小型机加工车间的排布需求，各部件的装配关系完全符合真实机床的结构逻辑，防护门的开合位置、操作面板的安装角度、排屑装置的预留空间都按照实际设备的人机工程参数设置，可直接用于车间布局规划的模拟演示。渲染材质部分，针对不同部件匹配了对应的真实材质属性，机床主体的米白色、深灰色、浅蓝色防护外壳采用哑光工程塑料质感的材质，底座部分做了深色金属烤漆的材质效果，观察窗使用半透明的钢化玻璃材质，品牌标识区域做了丝印质感的贴图处理，整体渲染效果贴近真实设备的视觉观感，可直接用于方案展示、宣传素材制作。结构原理上，模型还原了该款斜床身数控车床的典型布局，左侧为电气与主轴集成箱体，右侧为刀塔与加工区域，前部设置可开合防护门与操作工位，下部为整机底座与排屑空间，清晰展现了数控车床从工件装夹、刀具进给加工到排屑的完整作业区域划分，可直观呈现设备的作业逻辑。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，同时包含Autodesk Inventor2012版本的原生效果文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，无需复杂转换即可直接打开编辑、调整参数，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为数控设备认知教学的直观教具，帮助学员快速掌握斗山Linx220L车床的结构组成与布局特点，也可用于机加工车间的产线布局规划仿真，提前验证设备摆放的空间合理性、操作动线流畅度，还可作为数控编程、虚拟仿真加工的设备载体，配套CAM软件完成虚拟加工流程的搭建，降低真机调试的成本与风险，同时也能为机床改造、外观优化设计提供基础数字模型参考。
