风阻式划船训练器械结构设计

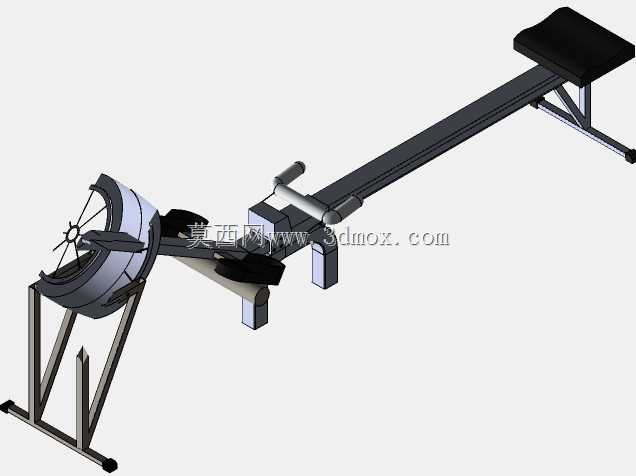

该器械为面向商用健身场景与家庭居家健身场景设计的风阻式划船训练设备，核心用途是为使用者提供模拟水上赛艇运动的全身抗阻训练体验，可同步锻炼背部、核心、上肢与下肢肌群，相比传统配重式训练器械，风阻结构能够提供更贴近真实划行的线性阻力反馈，适配不同训练水平用户的运动需求。设备整体采用长条形卧式布局，前端为风阻发生单元，中部为滑动座与脚踏限位结构，后端设置支撑坐垫，整体安装边界为长条形落地结构，无需额外墙面固定，仅需平整硬质地面即可放置使用，底部支撑脚设置防滑缓冲垫，可避免训练过程中设备移位同时降低运行噪音。设计阶段优先考虑人机工程适配性，滑动座的行程范围覆盖150cm至195cm身高人群的腿长伸展需求，脚踏位置设置多档调节结构，可根据不同使用者的脚型与发力习惯调整固定绑带位置与踏板倾角，前端风阻轮外侧设置全包裹防护结构，避免训练过程中肢体接触转动部件引发安全风险，扶手采用符合手部抓握弧度的曲面设计，长时间训练不易产生手部疲劳。风阻单元的叶片角度经过多轮动力学仿真优化，在保证阻力输出线性度的同时降低转动过程中的气流噪音，阻力调节档位通过风道开合大小实现，无需额外电控结构即可实现多档阻力切换，降低设备后期维护成本。主滑轨采用高强度铝合金型材加工，表面做硬质阳极氧化处理，滑动座内嵌低摩擦系数滚轮，保证滑动过程顺畅无卡顿，整体框架采用碳钢方管焊接成型，表面做静电喷塑处理，可承受高频次商用场景下的使用强度，整体结构无易损易耗部件，日常仅需定期清洁滑轨与滚轮间隙即可维持正常运行。设备后端支撑腿采用外扩式三角结构，在使用者做最大幅度划行动作时可保证整体稳定性，不会出现侧翻或翘边问题，整体外观采用哑光黑为主的配色方案，可适配不同风格的健身空间装修环境。
