射频信号转接电气外壳结构设计方案

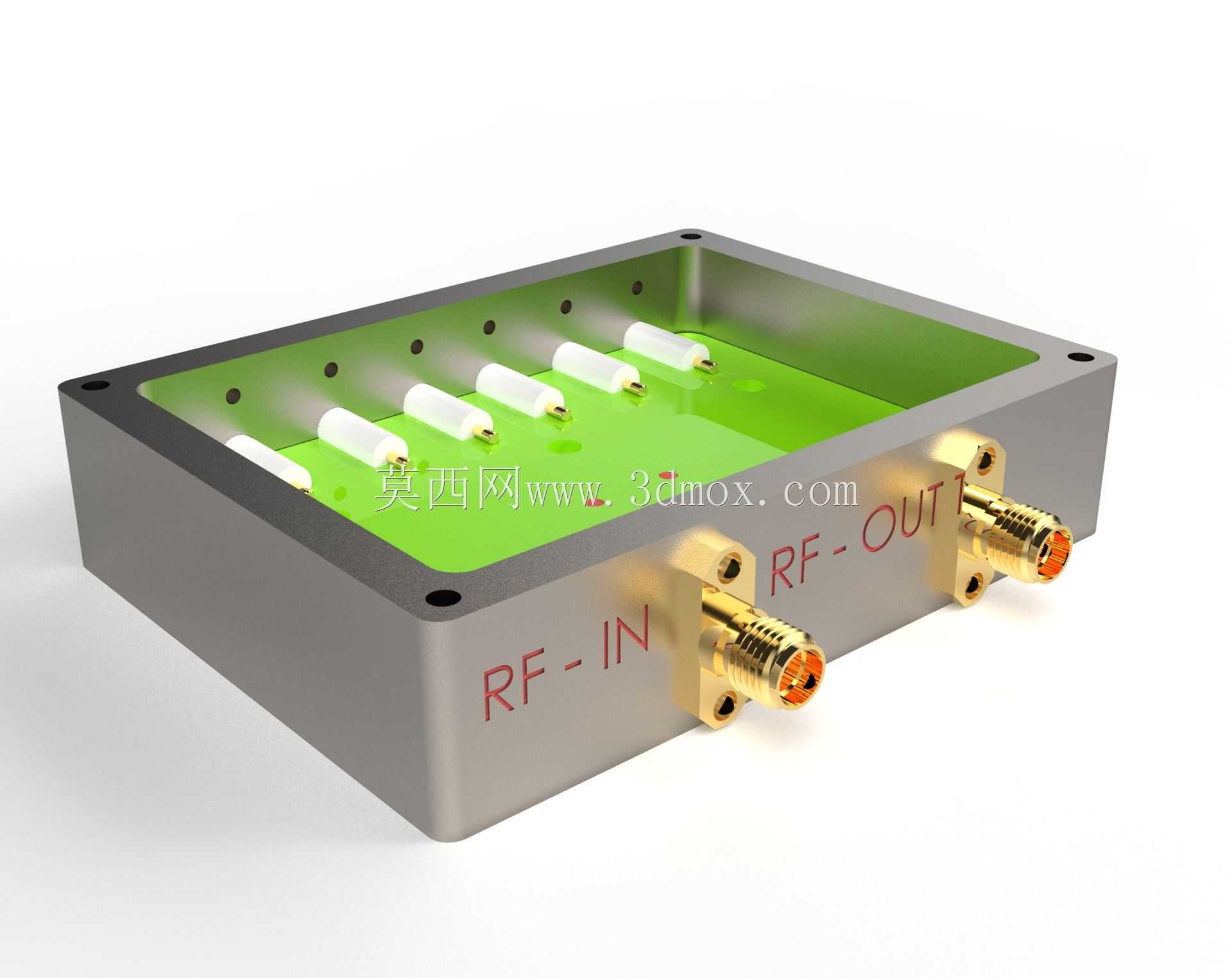

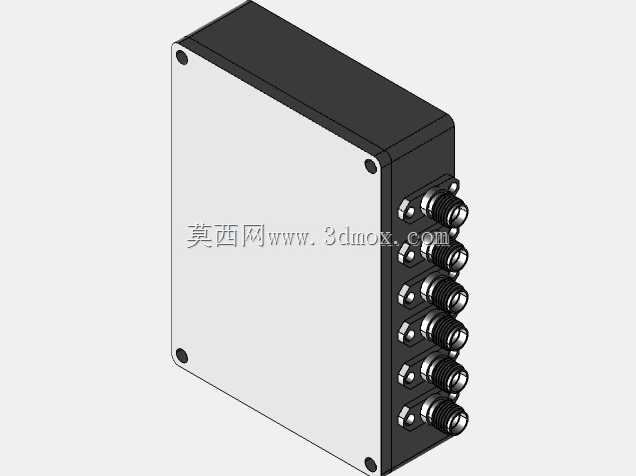

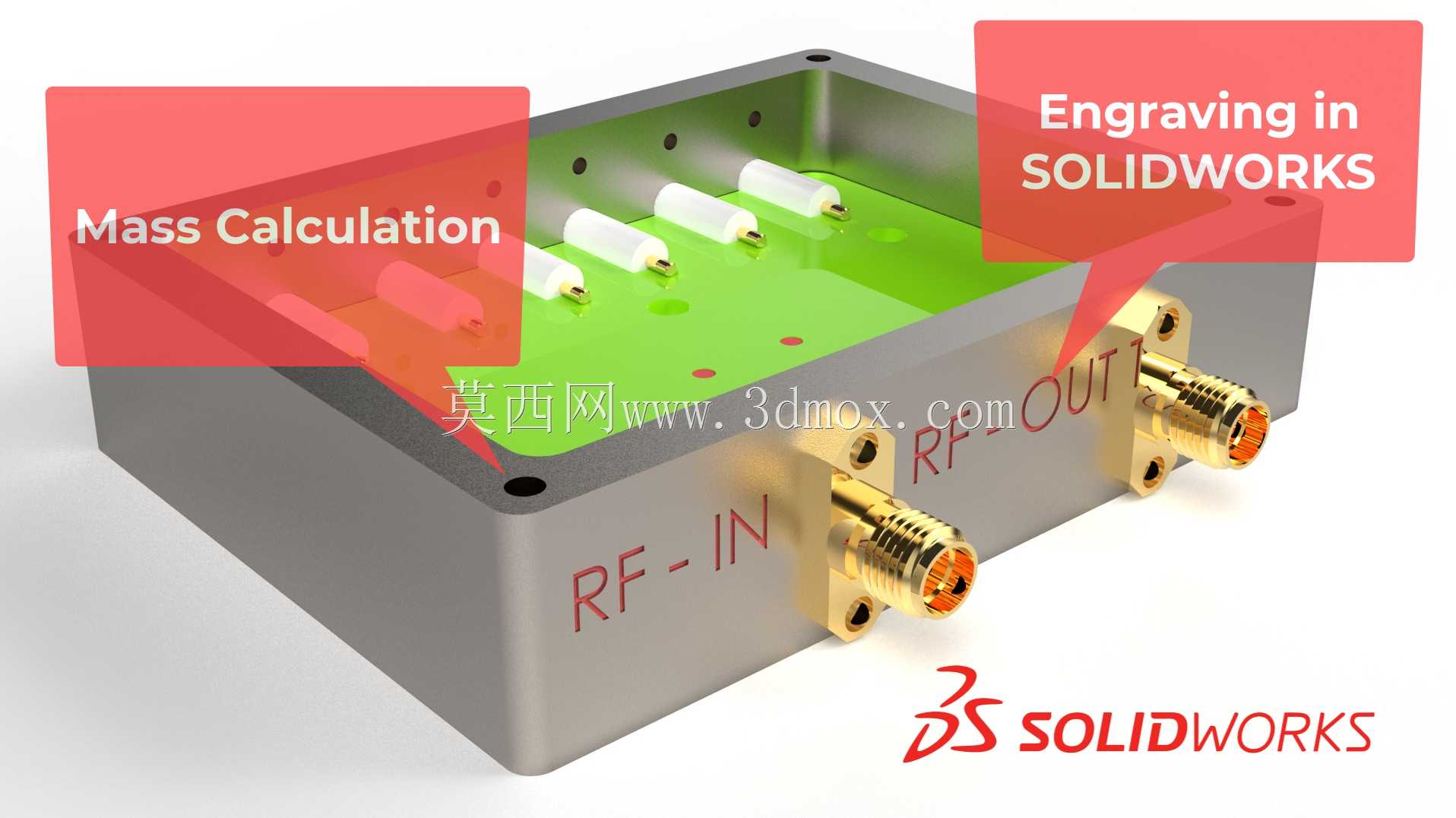

这款射频类电气外壳主要面向小型射频信号处理模块的封装场景，常见于实验室测试设备、小型通信中继装置、工业信号调理单元中，核心作用是为内部射频电路提供物理防护、电磁屏蔽以及对外接口的固定支撑，避免内部电路受外界粉尘、潮气侵蚀，同时减少外界电磁干扰对射频信号传输精度的影响。外壳整体采用长方体盒式结构，主体选用铝合金材质加工，兼顾轻量化与结构强度，同时铝合金本身的导电特性能够形成连续的电磁屏蔽层，有效阻隔内外电磁信号的串扰。外壳两侧设计有标准SMA型射频同轴连接器安装位，分别对应信号输入与输出端口，连接器采用法兰盘螺丝固定的方式与壳体连接，安装位预留了精准的定位孔位，保证连接器与壳体的装配同轴度，避免因安装偏差导致的信号驻波比异常。壳体内部预留了规整的电路安装腔体，腔体边缘设计有台阶式限位结构，方便内置电路板的卡装固定，无需额外设计复杂的固定支架，减少整体装配工序。壳体表面的文字标识采用雕刻工艺加工，将输入输出端口标识直接成型在壳体表面，相比传统丝印标识，雕刻标识不会因长期摩擦、接触溶剂出现脱落问题，在工业现场复杂使用环境下能够长期保持清晰可辨，方便操作人员快速识别端口功能，减少接线错误概率。设计过程中重点考量了安装边界的适配性，壳体底部预留了四个沉头安装孔，可直接通过螺丝固定在标准设备安装面板或者测试台架上，安装孔位间距符合常规小型电子设备的安装规范，能够兼容多数现有安装场景的孔位要求，无需额外制作转接安装板。壳体的边角做了圆角过渡处理，既避免加工过程中锐边划伤操作人员，也能够减少应力集中，提升壳体整体的抗冲击性能，在设备受到意外磕碰时不易出现开裂变形。内部腔体的尺寸经过精准核算，既能够容纳常规尺寸的射频信号处理电路板与相关电子元件，也尽可能压缩了整体外形尺寸，满足小型化集成设备的空间占用要求，适配当前工业设备紧凑化设计的发展趋势。
