角杆拓扑优化轻量化承力结构件

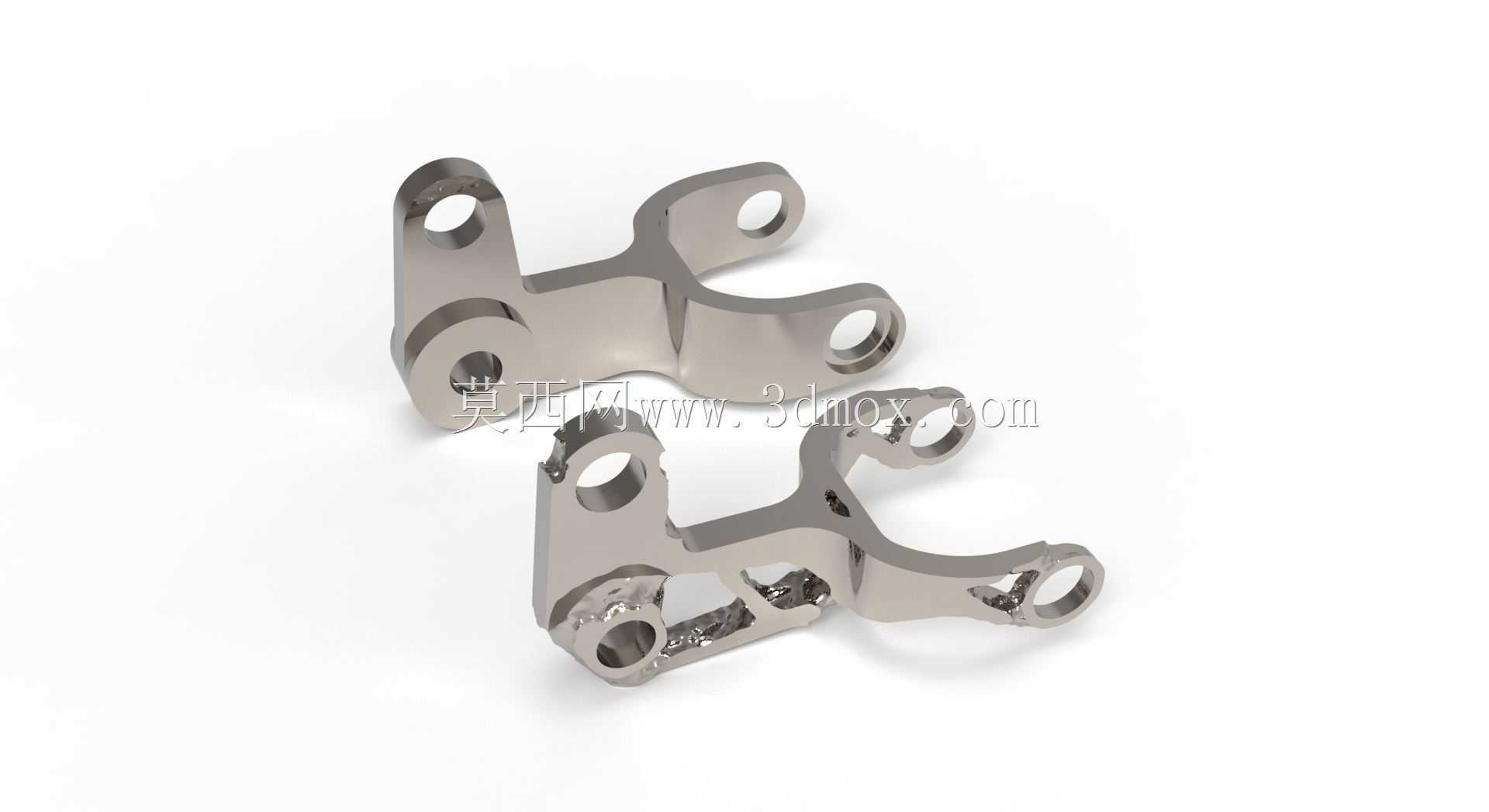

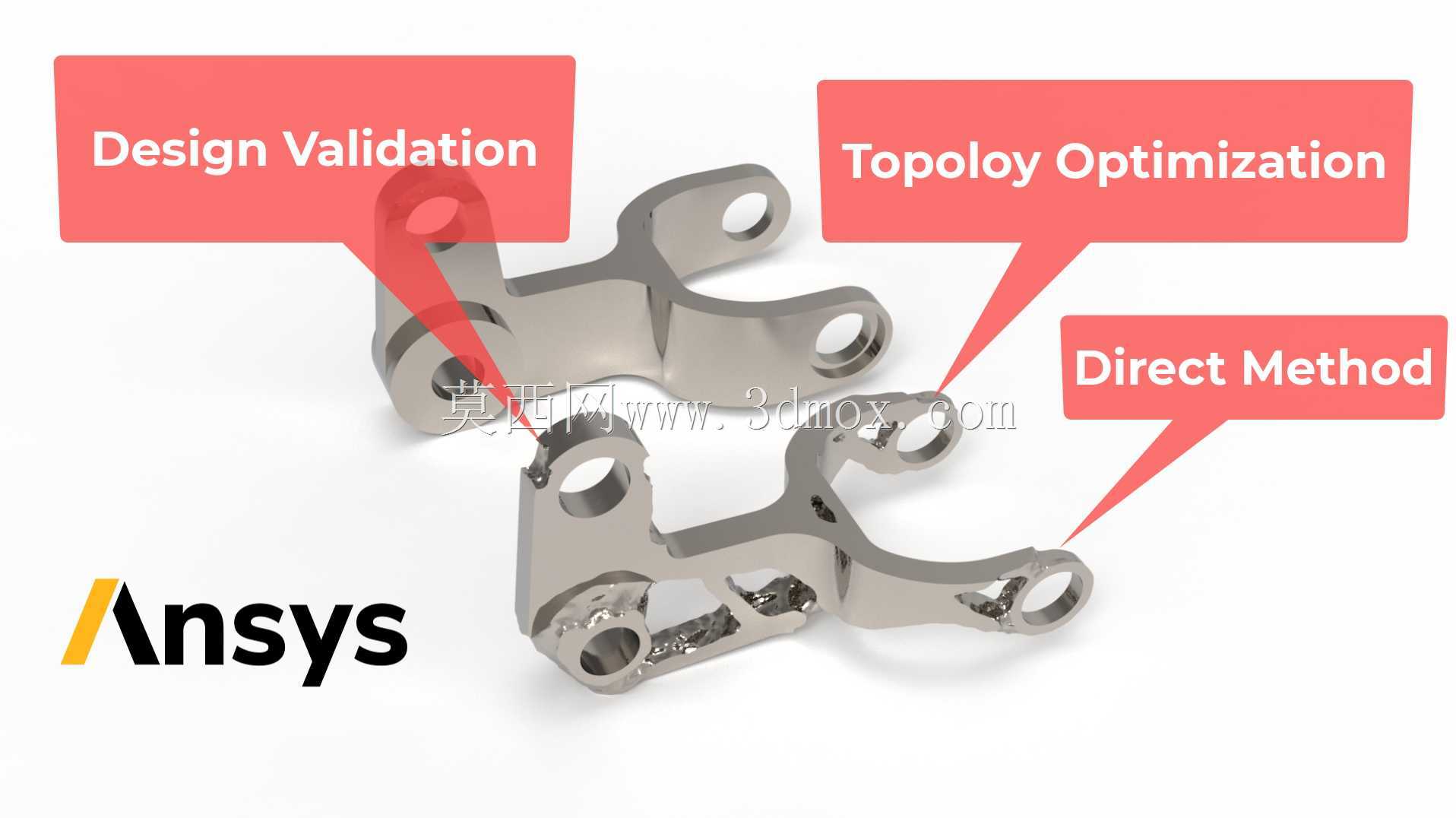

　　这类角杆承力件常见于多工位联动装配线的摆臂传动端、小型精密检测设备的角度调节支座以及轻量化工装夹具的铰接节点，核心作用是在多个铰接点位之间传递交变拉压载荷，同时约束相邻部件的相对转角，避免传动过程中出现侧向窜动。从实际装配边界来看，构件两端及中部的通孔分别对应销轴、锁紧螺钉与定位柱的安装位置，孔位的同轴度、孔端面与杆身轴线的垂直度直接决定后续铰接转动的顺滑度，若孔位偏移量超出公差范围，销轴装配后会出现卡滞，长期交变载荷下还会在孔边产生应力集中裂纹。设计阶段先按照传统实体构型搭建初始传力路径，把各个安装孔的位置、外部包络空间以及相邻部件的运动避让范围先锁定，再结合工况载荷边界做拓扑迭代：将非主传力路径上的冗余材料逐步剔除，

　　在杆身中部保留连续的承力腹板，在孔位周边局部加厚形成环形加强凸台，既保证铰接点位的局部刚度，又把整体重量控制在较低水平。现场调试时这类构件往往要反复拆装调整角度，因此外轮廓所有棱边都做了圆滑过渡，没有突兀的尖角，既减少装配过程中刮伤操作人员或线束的风险，也避免热处理或载荷循环时尖角处产生应力集中。不同应用场景下的安装约束存在明显差异：用在自动化摆臂上时，角杆随驱动端做往复摆动，杆身需要承受频繁启停带来的冲击载荷，此时孔位周边的加强区域要预留足够的衬套压装空间，衬套压入后可以抵消销轴转动带来的磨损，后期维护仅需更换衬套无需整体更换构件；用在检测设备角度调节支座上时，构件主要承受静态锁紧载荷与小幅振动，

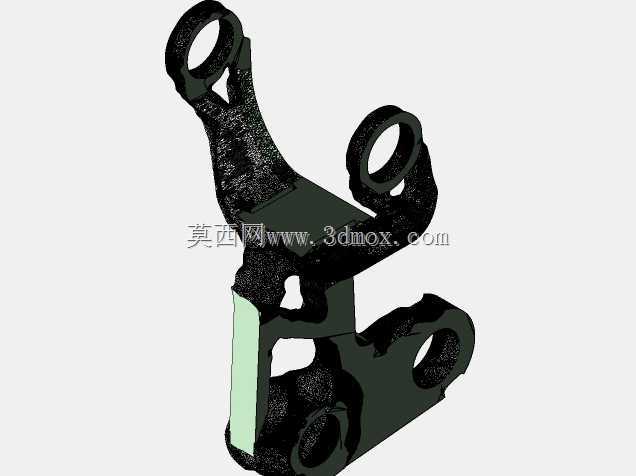

　　腹板上的镂空区域可以进一步适配走线需求，让传感器线缆从镂空处穿过，避免设备运动过程中线缆被拉扯。外形尺寸层面，所有外伸臂的长度都以对应安装孔的中心距作为核心管控尺寸，中心距公差直接决定摆臂末端的运动行程精度，杆身的整体厚度要匹配铰接位置的隔套宽度，过厚会导致两侧隔套无法压紧产生轴向窜动，过薄则会让销轴承受额外的弯曲载荷。拓扑优化后的构型并非单纯追求减重，每一处保留的筋条走向都和主应力方向保持一致，载荷从一个铰接孔传入后，会沿分叉的筋条分流到其余几个连接点位，不会出现传力路径突然中断的薄弱截面。建模过程中孔位周边的配合面要单独做公差标注，安装面的平面度、孔的圆柱度都要和机加工工艺匹配，镂空区域的内拐角也要设置合理的加工圆角，

　　适配铣削刀具的走刀半径，避免出现刀具无法抵达的清角死角。这类承力角杆在整机里属于连接动力端与执行端的中间传力部件，它的刚度特性会直接影响末端执行件的定位重复精度，若杆身刚性不足，高速往复动作时会产生小幅形变抖动，导致装配对位偏差；若冗余材料过多，整体运动惯量增大，驱动电机需要输出更大扭矩才能完成启停，既增加能耗也会加快传动部件的磨损。实际选型匹配时，要先核对各个铰接点的相对位置是否和现有设备的安装孔位完全对应，再确认杆身摆动全程的外轮廓包络不会和周边的机架、护罩发生干涉，镂空区域的大小也要兼顾现场是否需要额外加装限位挡片或感应触发片，预留出对应的安装平面。
