多接口PCB板金属屏蔽外壳结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:245638
  • 多接口PCB板金属屏蔽外壳结构设计
  • 多接口PCB板金属屏蔽外壳结构设计
  • 多接口PCB板金属屏蔽外壳结构设计
  • 多接口PCB板金属屏蔽外壳结构设计

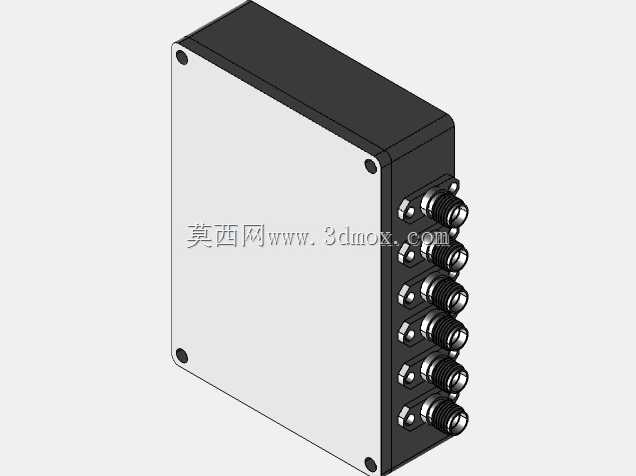

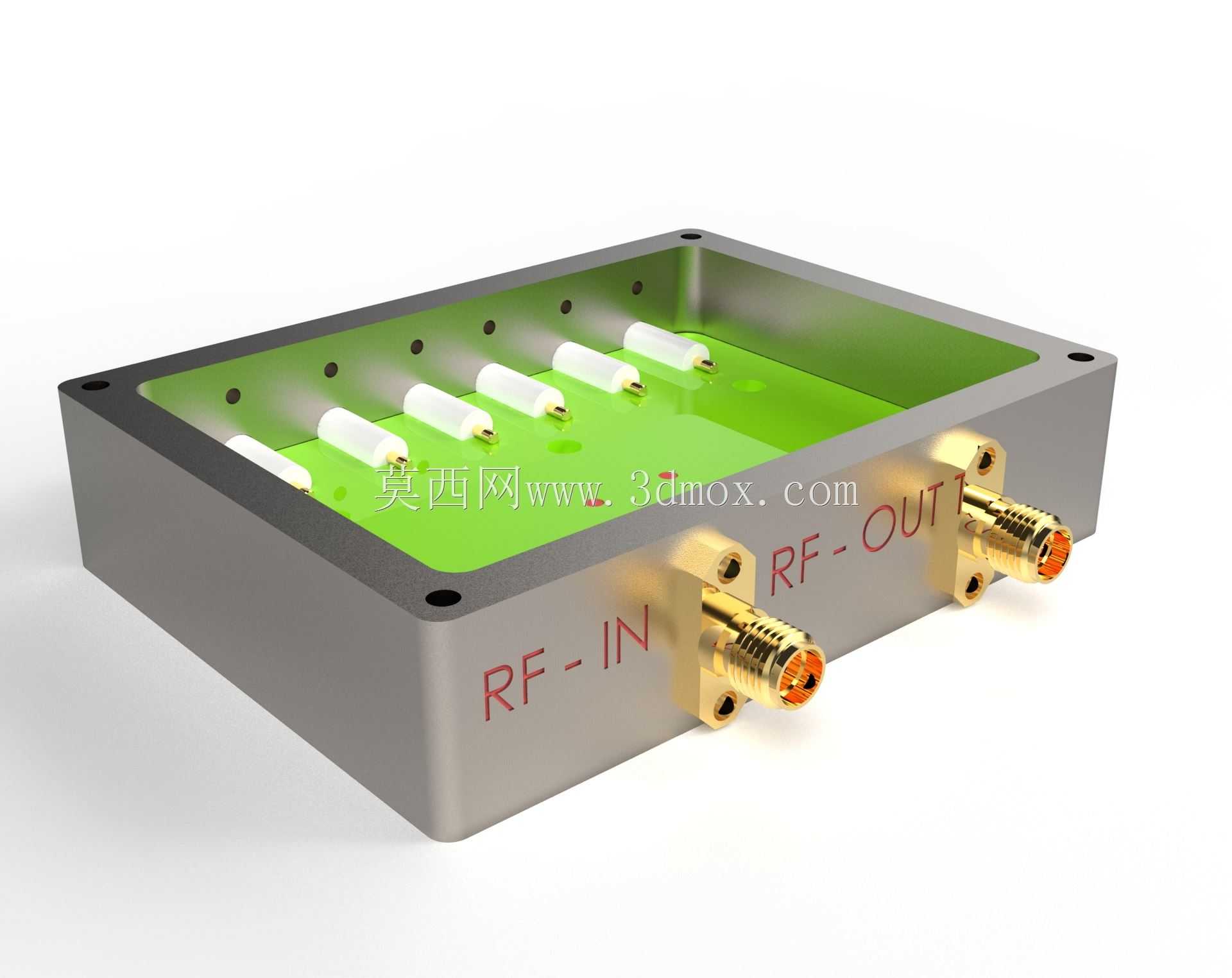

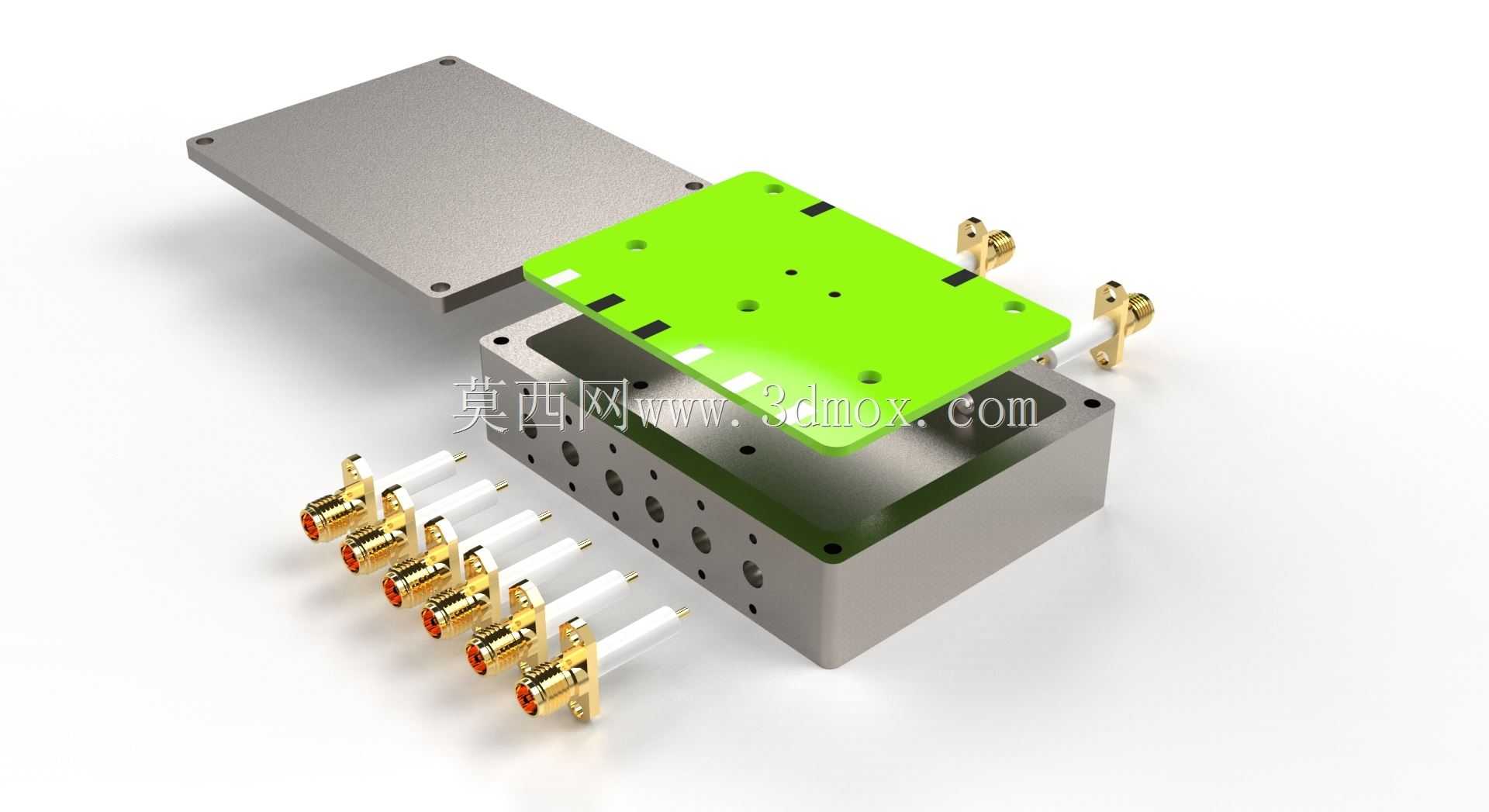

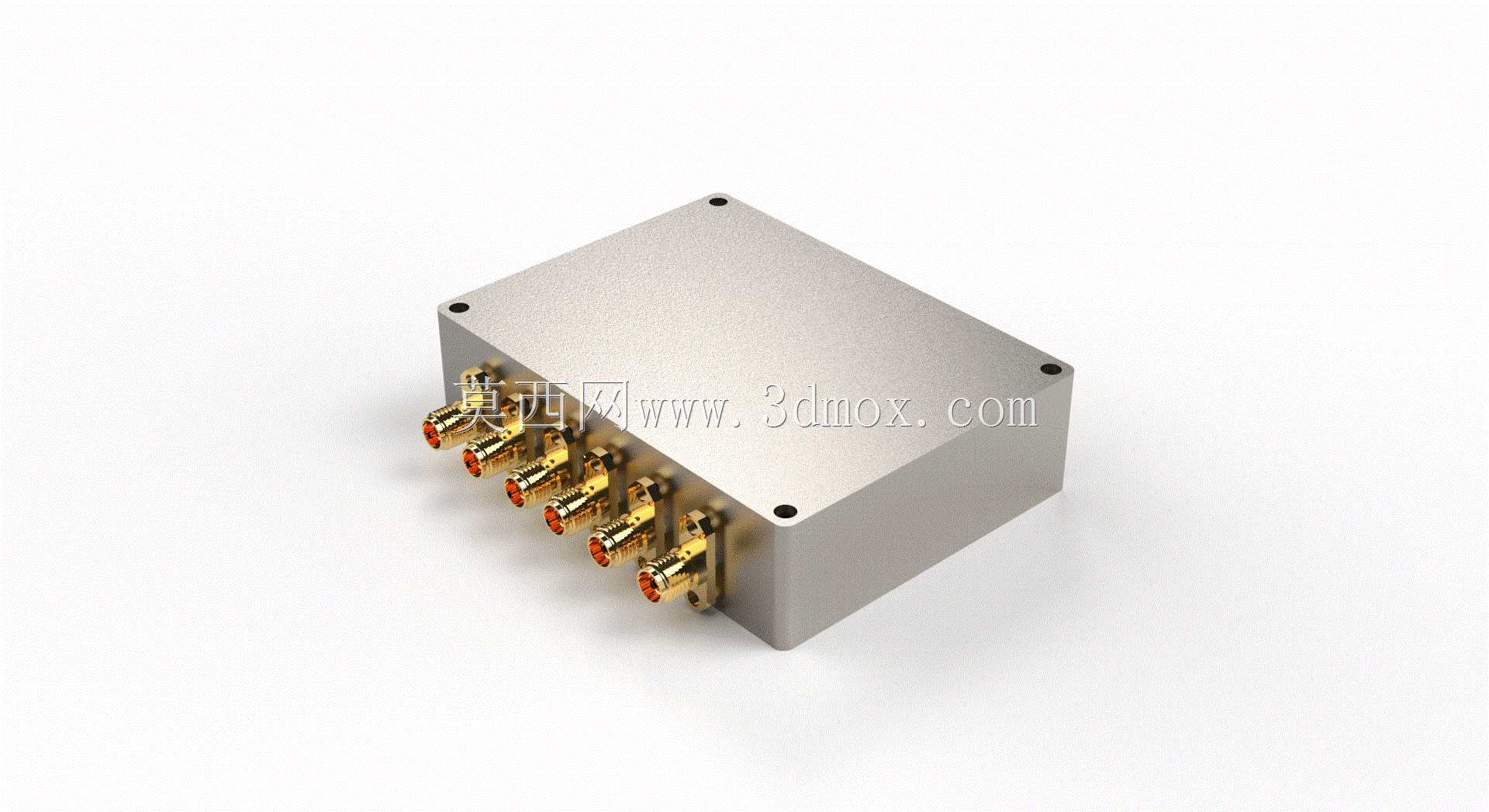

这类带同轴接口的金属壳体,主要应用在工业测控、射频信号传输、实验室测试设备的PCB板封装场景中,核心作用是为内置的信号处理电路板提供物理防护与电磁屏蔽,避免外界电磁杂波干扰板载高频信号的传输稳定性,同时隔绝板载电路对外的电磁辐射,满足工业现场电磁兼容的硬性要求。壳体采用一体式铣削成型的金属坯体加工,边角做了微小的倒角处理,避免装配过程中划伤操作人员或线缆绝缘层,六个面的平面度控制在合理公差范围内,保证上下盖合缝处的紧密贴合,减少电磁泄漏的缝隙。壳体单侧排布的多组SMA型同轴连接器,是按照内置PCB板上信号输出端口的间距精准定位的,每个连接器的安装孔位都做了同轴度公差约束,保证连接器插针与板载端口的精准对接,不会出现插针偏斜导致的接触不良问题,连接器与壳体结合处做了密封台阶设计,既可以固定连接器防止轴向窜动,也能提升接缝处的屏蔽效能。壳体顶面与底面的四个角位置预留了沉头安装孔,既可以用来锁紧上下盖体,也可以作为整个模块的对外安装固定位,安装孔的沉头深度经过核算,保证螺丝锁紧后端面不会突出壳体表面,避免影响模块在设备机架内的排布安装,不会与相邻模块产生结构干涉。设计过程中优先考虑了内部PCB板的安装限位,壳体内腔预留了对应的定位凸台,PCB板装入后不需要额外打胶固定,通过凸台与上盖的压合就能完成板卡的固定,减少装配工序的同时,也方便后期板卡的检修更换。壳体的壁厚经过强度校核,既不会因为壁厚过薄导致受外力挤压出现形变,挤压内部板卡造成元器件损坏,也不会因为壁厚过大造成整体重量超标,满足便携测试设备、机载测控模块这类对重量有要求的应用场景。接口排布的位置特意避开了壳体内部的元器件布局区域,连接器尾部的焊接端与板卡上的 tallest 元器件预留了足够的安全间隙,避免装配过程中出现元器件磕碰,同时也给焊接操作预留了操作空间,降低生产装配的难度。壳体表面做了导电氧化处理,在提升金属表面抗腐蚀能力的同时,也能保证壳体整体的导电连续性,让整个壳体形成一个连续的法拉第笼,实现稳定的电磁屏蔽效果,表面处理的粗糙度控制在合适范围,既不会因为过于光滑导致装配时打滑,也不会因为粗糙度过高造成表面积灰不易清理。
