射频外壳组件电气布线结构设计

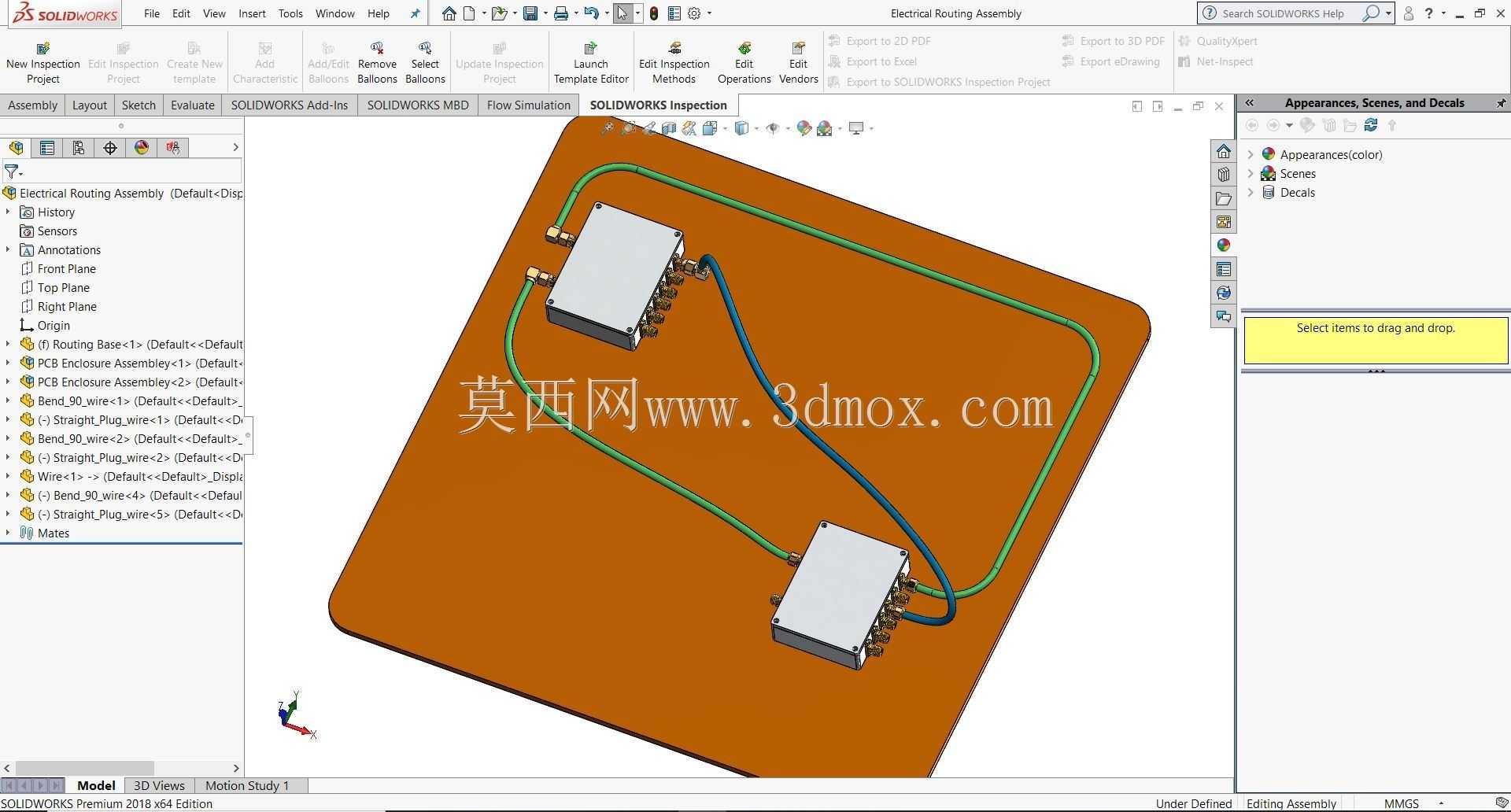

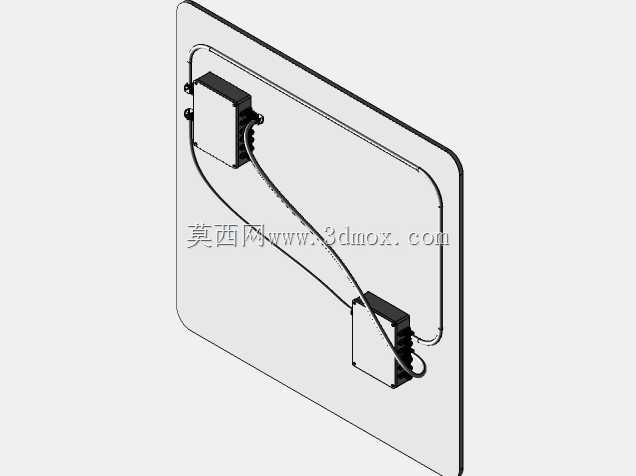

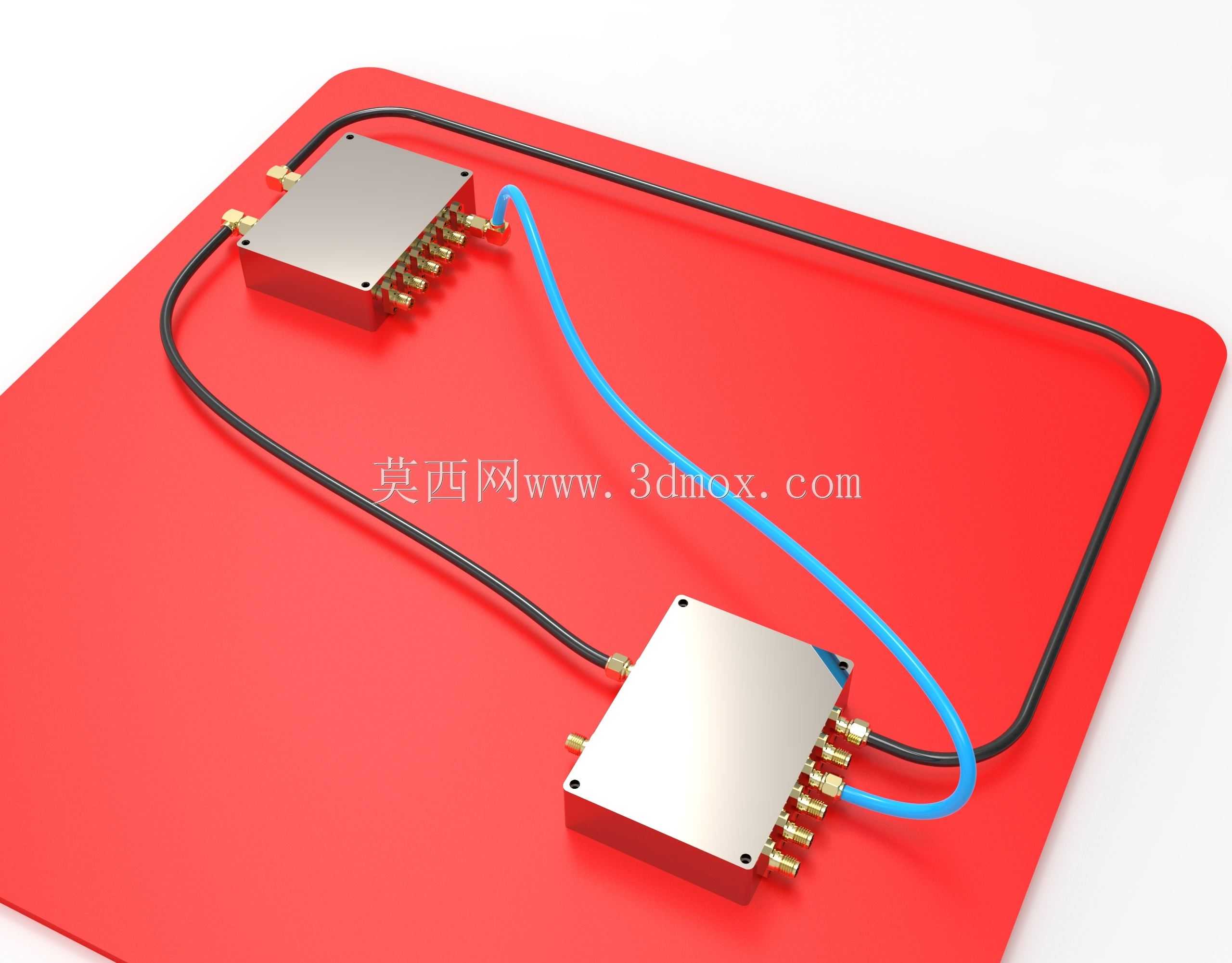

射频外壳的电气布线结构，主要应用在无线通信基站、射频测试设备、工业信号传输模组等场景中，承担射频信号稳定传输、内部线路防护、组件电磁屏蔽的核心作用，是射频类电子设备中保障信号传输精度、降低线路损耗的关键结构部分。这类布线结构需要适配金属屏蔽外壳的安装空间，既要满足内部射频转接器的接线对位要求，也要兼顾外部线缆的弯折半径、抗拉扯性能，避免布线过程中出现线缆过度弯折导致的信号衰减、线芯断裂问题。从功能特性来看，这套布线结构搭配的金属外壳具备良好的电磁屏蔽效能，能够隔绝外部电磁干扰对内部射频线路的影响，外壳上预留的多组SMA类射频连接器安装位，可实现多路射频信号的同步输入输出，布线时区分的黑色动力/控制线缆与蓝色信号线缆，能够避免不同类型线路之间的信号串扰，保障射频信号传输的纯净度。设计过程中，首先需要确定外壳的安装边界，外壳采用长方体金属铣削结构，安装面预留对应固定孔位，可直接固定在设备机箱的内部安装板上，内部腔体的尺寸完全适配布线后的线缆弯折空间，不会出现线缆挤压外壳内壁导致的外皮磨损问题。布线设计时采用三维空间走线思路，提前规划每根线缆的走线路径，利用二维平面定位线缆进出连接器的点位，再通过扫掠特征生成完整的线缆三维形态，精准模拟线缆的实际弯折状态，确保每根线缆的弯曲半径都符合线材的性能要求，避免生产装配时出现线缆长度不足、弯折过度的问题。在线缆与连接器的衔接位置，设计时预留了足够的线缆余量，既方便后期的维护拆装，也能避免设备运行过程中震动导致的线缆接头松脱。外壳的开合结构设计也充分考虑了布线后的检修需求，拆开上盖即可直接接触到所有布线节点，无需拆除整体安装结构，大幅降低后期的线路维护难度。整套布线结构完全贴合射频设备的实际使用需求，从空间利用、信号防护、装配便捷性多个维度完成结构优化，能够适配多数中小功率射频传输模组的安装使用要求，保障设备长期运行过程中线路连接的稳定性与可靠性。
