ADM108端子支撑组件机架结构设计

该机架作为端子支撑组件的核心承载基座，主要应用于工业电气柜内部接线端子排的固定安装场景，也可适配自动化生产线中信号转接模块、小型电气元件的集成安装需求，在低压配电、工业控制、设备信号传输等场景中承担端子组件的定位、承载与防护作用，能够为端子排提供稳定的安装基准，避免设备运行过程中因振动、外力拉扯导致的接线松动、端子移位等问题，保障电气连接的可靠性与长期稳定性。

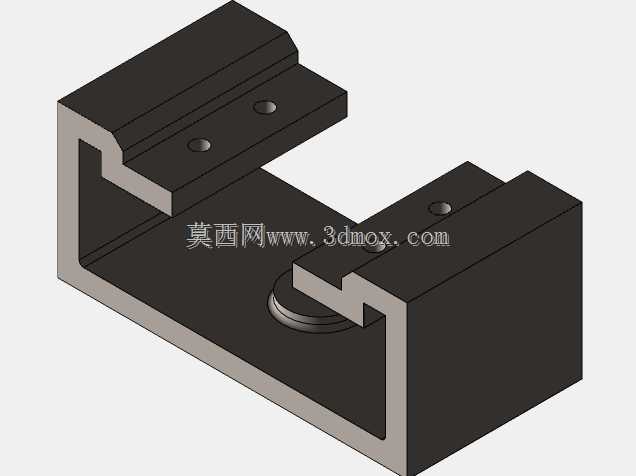

从功能特性来看，该机架采用U型槽式整体结构设计，两侧延伸出带定位孔的安装翼板，可通过标准紧固件快速完成与设备柜体、安装梁的固定连接，槽体内部预留的圆形凸台结构可与端子组件的底部定位结构精准配合，实现端子模块的快速对位与防呆安装，无需额外调整即可保证端子排的安装平整度，大幅降低现场装配的调试难度。槽体的侧壁高度经过针对性设计，既能够对安装在内部的端子组件形成侧向防护，避免外部线缆、杂物剐蹭端子接线部位，又不会遮挡端子的接线操作空间，方便后期运维过程中的线路检修与端子更换作业。

在设计思路上，该机架优先考虑结构的刚性与安装适配性，整体采用等壁厚设计，在保证整体承载强度的前提下尽可能控制构件自重，避免对安装基体造成额外负载。两侧翼板的安装孔位间距按照通用电气安装的标准模数设置，可兼容市面主流规格的端子排安装尺寸，无需额外开孔改造即可直接适配不同品牌、不同位数的ADM系列端子组件。槽体内部的定位凸台采用与机架一体成型的结构设计，减少了额外的装配连接件，既提升了整体结构的连接可靠性，也降低了构件的加工与装配成本。

从安装边界与尺寸适配来看，该机架的整体外轮廓尺寸紧凑，占用安装空间较小，适合在电气柜内部有限的安装空间内布置，翼板上的安装孔采用沉孔设计，可保证紧固件安装后表面平整，不会突出翼板表面干涉其他相邻部件的安装。槽体的内部净宽与端子组件的底座宽度采用小间隙配合，既能够保证端子组件顺利装入，又可以限制端子组件在槽内的横向窜动，配合底部定位凸台的限位作用，可实现端子组件在X、Y、Z三个方向的完全定位，即使在设备存在持续振动的工况下，也能够保持端子组件的安装位置精度，保障电气连接的接触稳定性，长期使用不易出现结构变形、连接失效等问题。
