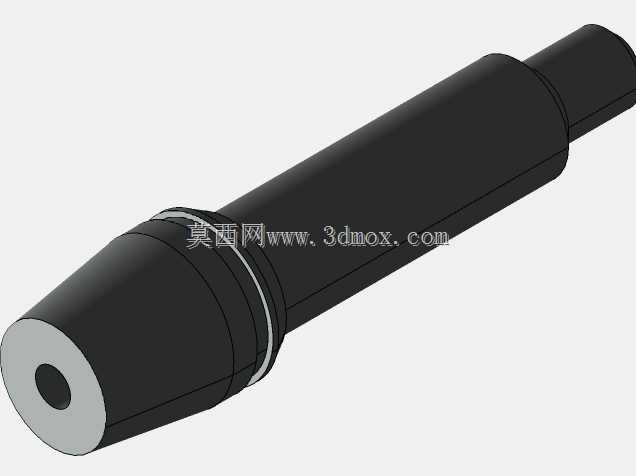

ER32夹头延伸端铣刀固定支架结构

在常规铣削加工场景中，常遇到加工区域深度超出标准刀柄装夹行程、深腔结构干涉标准刀柄进刀的工况，这类场景下普通ER刀柄无法将铣刀送至指定加工位置，强行接长刀具又会带来刚性不足、振刀纹明显、加工精度超差等问题，ER32夹头延伸端铣刀支架正是为解决这类加工痛点设计的专用刀具装夹结构。该支架的核心用途是作为标准ER32夹头与机床主轴之间的延伸载体，在保证装夹同轴度的前提下拓展刀具的轴向加工行程，让铣刀可以深入深型腔、窄槽、跨距较远的加工面完成切削作业，广泛适配立式加工中心、数控铣床、普通镗铣床等各类配备标准ER刀柄接口的机加工设备。从功能特性来看，该支架整体采用同轴阶梯轴结构设计，尾端为标准主轴装夹柄部，可直接匹配对应规格的机床主轴锥孔或直柄装夹接口，中段为刚性强化的主体轴身，通过合理的轴径配比平衡延伸长度与整体刚性，避免长悬臂带来的挠曲变形；前端集成标准ER32夹头安装位，可兼容所有ER32规格的弹性夹头，装夹直径覆盖ER32夹头的全范围刀具柄径，无需额外改装即可实现不同直径铣刀、钻头、铰刀等切削刀具的装夹固定，夹头锁紧结构与标准ER刀柄完全通用，操作人员无需额外培训即可完成刀具装夹拆卸。设计过程中，工程师重点考量了长悬臂结构的刚性优化，主体轴身采用变径过渡设计，在靠近主轴装夹端适当加大轴径提升根部抗弯强度，靠近夹头端逐步收窄外径，避免加工过程中支架外壁与工件型腔内壁发生干涉，同时各阶梯过渡位置均采用圆角过渡处理，减少应力集中风险，提升支架在高速切削、大进给量工况下的抗疲劳性能。外形尺寸与安装边界方面，该支架总延伸长度适配多数常见深腔加工的行程需求，最大外径控制在合理区间，可在直径大于支架最大外径的型腔内自由进退，尾端柄部的装夹长度符合通用机床的装夹深度要求，安装后不会超出主轴的装夹行程范围，前端ER夹头安装位的端面到锁紧螺母的尺寸与标准ER32刀柄保持一致，可直接沿用原有夹头、螺母的配套配件，无需单独采购专用配件。实际加工应用中，该支架可有效解决深腔铣削、内侧型面加工、跨面槽加工等场景的刀具行程不足问题，相比单纯接长刀具柄部的方案，该支架的整体刚性更高，切削过程中的振颤幅度更小，可有效提升加工表面质量，延长刀具使用寿命，同时无需改装机床原有结构，拆装便捷，可快速在不同机床上切换使用，适配多品种小批量的机加工生产需求。
