双立柱带孔黄铜安装支座结构设计

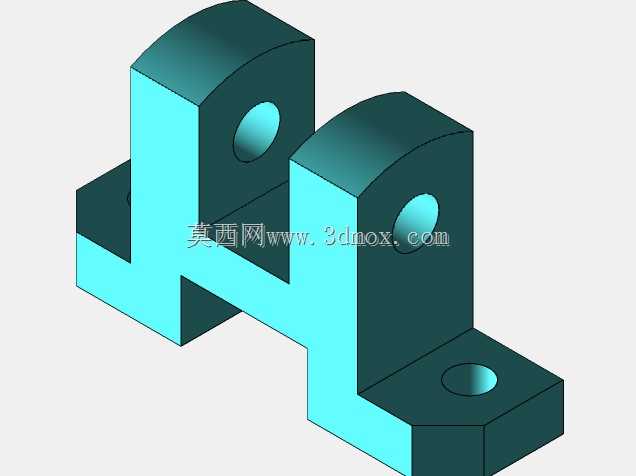

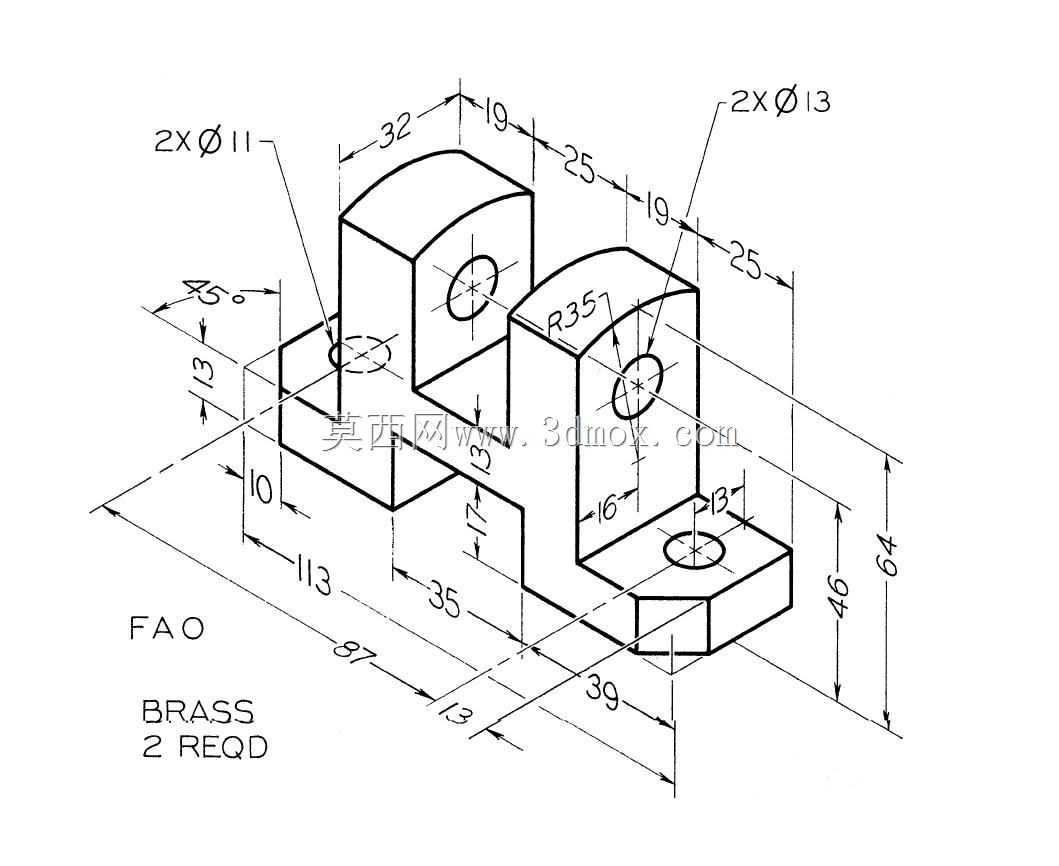

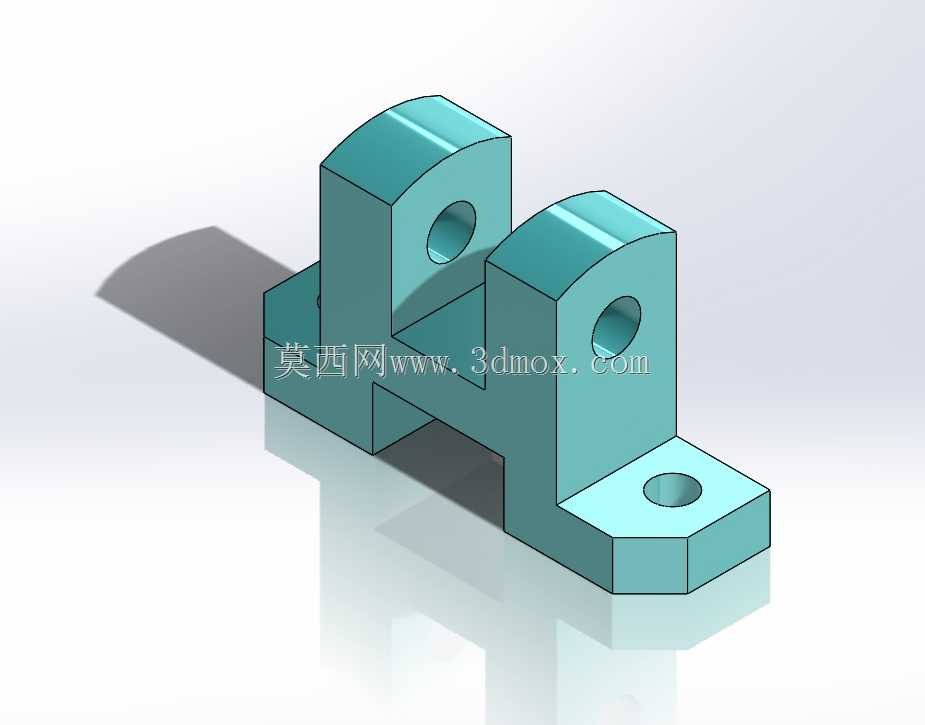

这款双立柱结构的黄铜安装支座，是工业装配领域中常用的定位支撑类零件，主要应用在小型精密设备的内部安装工位，承担元器件定位、辅助支撑以及管路或轴类零件的穿装固定作用，在仪器仪表、小型流体控制设备、精密检测装置中都有广泛的适配场景。零件采用黄铜作为加工材质，本身具备优秀的自润滑性能与抗腐蚀能力，在无额外润滑的工况下也能保持稳定的装配精度，同时黄铜材质的切削加工性能优异，能够很好地保证各安装面与孔位的加工公差，适配精密装配的需求。从结构设计来看，零件采用一体式底座加双立柱的对称布局，底座部分设置了两个直径11mm的安装沉孔，用于将整个支座固定在设备基板上，底座的安装边界尺寸控制合理，不会占用过多的设备内部安装空间，同时底座边缘做了倒角处理，避免安装过程中锐边划伤操作人员或相邻管线。两个立柱分别设置在底座的两个安装工位上，立柱顶部做了R35的圆弧过渡，既减少了应力集中的风险，也能在穿装零件时起到导向作用，每个立柱上都设置了直径13mm的通孔，用于穿装固定轴、管路或者定位销，孔位的中心高度经过精准计算，能够保证装配后相邻零件的同轴度要求。整体零件的总高度为64mm，底座部分的高度为13mm，两个立柱的中心间距经过尺寸链校核，能够适配多数标准规格的小型元器件安装尺寸，立柱侧面的厚度与加强结构设计，能够保证在承受一定径向载荷时不会发生形变，长期使用也能保持结构稳定性。设计过程中充分考虑了实际装配的操作空间，各孔位与安装面之间预留了足够的扳手操作间隙，不需要特殊工装就能完成装配与拆卸，同时零件的外形没有复杂的曲面结构，既适合采用常规铣削加工完成批量生产，也能通过3D打印快速制作样件进行装配验证，能够很好地适配不同阶段的产品研发与生产需求。
