多联卷边合页式钣金连接结构

该款多联卷边铰接钣金构件，主要应用于各类需要反复开合转动的设备防护门、机柜检修盖板、轻型设备舱门以及工业流水线防护栏的活动连接部位，能够在两个相对转动的钣金部件之间提供稳定的铰接支撑，同时兼顾安装便捷性与长期使用的结构强度。从实际使用场景来看，这类构件常被用于高低压配电柜的柜门连接、自动化设备外围安全防护门的铰接、仓储设备侧门的活动连接，部分小型户外设备的检修舱门也会采用这类结构，能够在-20℃到80℃的常规工业环境下保持稳定的转动性能，适配多数室内外工业设备的使用需求。

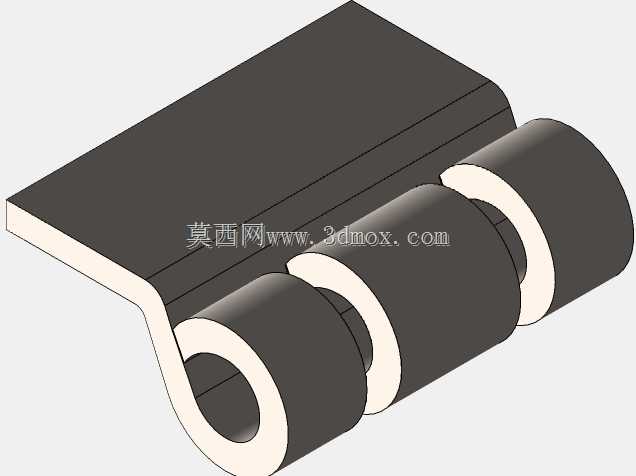

在功能特性上，该构件采用一体化钣金折弯卷边工艺制作，主体平板部分用于与固定基面贴合安装，三个连续的卷边圆筒结构用于穿装铰接销轴，相邻卷边之间预留均匀间隙，可与配套的另一铰接件的单卷边结构互相嵌合，穿装销轴后即可实现0到180度范围的顺畅转动，卷边部位经过多次折弯成型，内壁圆滑无毛刺，能够有效降低销轴转动过程中的磨损，延长整体铰接结构的使用寿命。平板与卷边衔接处采用圆弧过渡设计，既避免了钣金锐边带来的安装划伤风险，也能够分散开合过程中衔接部位的应力，避免长期反复转动后出现钣金开裂的问题。

设计思路上，这款构件充分考虑了钣金加工的工艺特性，整体采用等厚板材一次折弯成型，无需额外焊接或拼接工序，能够有效降低加工成本，适合批量冲压生产。三个卷边的同轴度经过精准设计控制，穿装销轴后不会出现卡滞或转动不畅的问题，平板部分预留充足的安装平面，可采用螺栓铆接或者点焊的方式与基面固定，安装方式灵活，适配不同的装配场景。

外形尺寸与安装边界方面，该构件平板部分为平直矩形结构，宽度与卷边总长度保持一致，卷边的内径适配常规标准直径的铰接销轴，安装时仅需保证配套铰接件的卷边嵌入本构件的卷边间隙内，对齐销轴孔后穿入销轴即可完成装配，整体安装占用空间小，不需要额外预留过大的转动避让空间，平板贴合基面安装后不会突出过多尺寸，能够满足紧凑型设备的装配空间要求，转动过程中卷边部位不会与周边构件发生干涉，适配多数薄型钣金门的安装使用需求。
