带三孔安装座的筒式铰接支撑构件

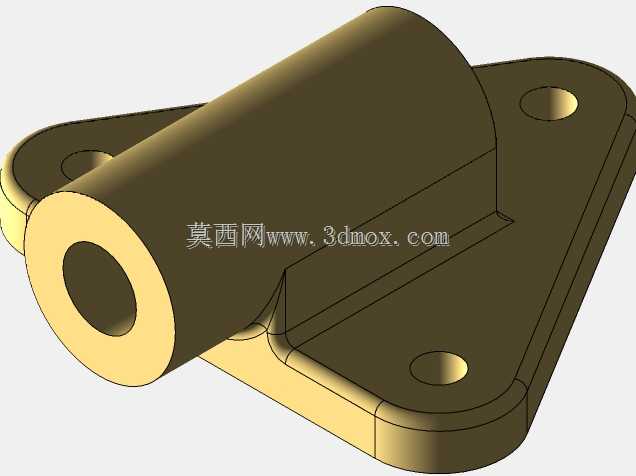

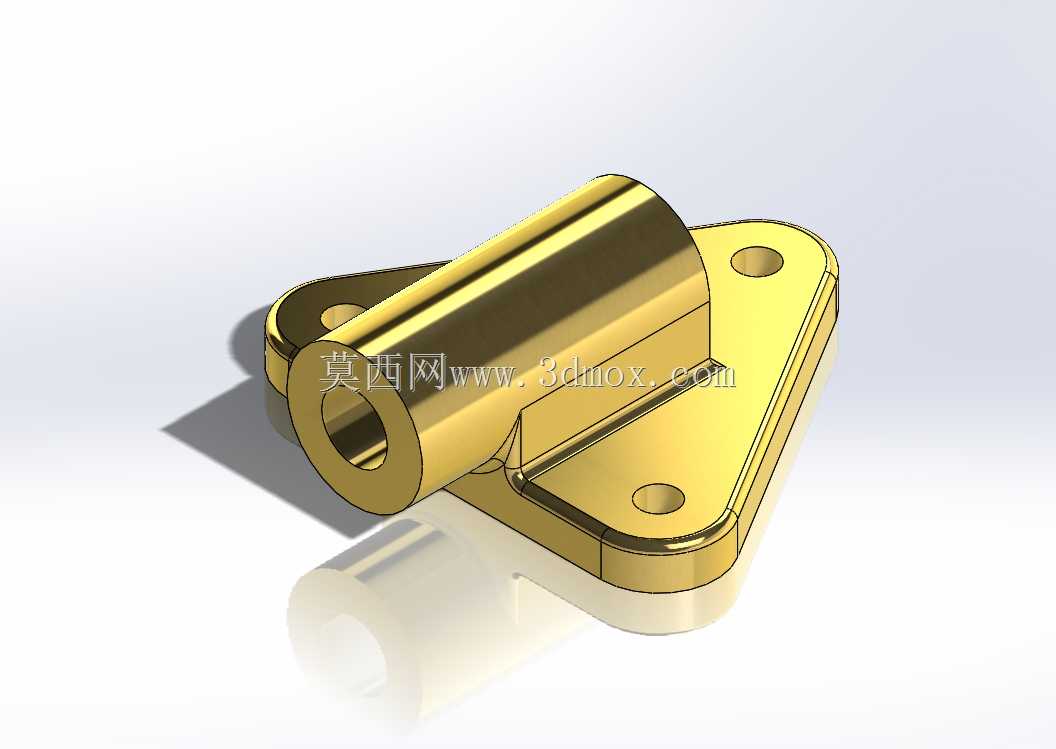

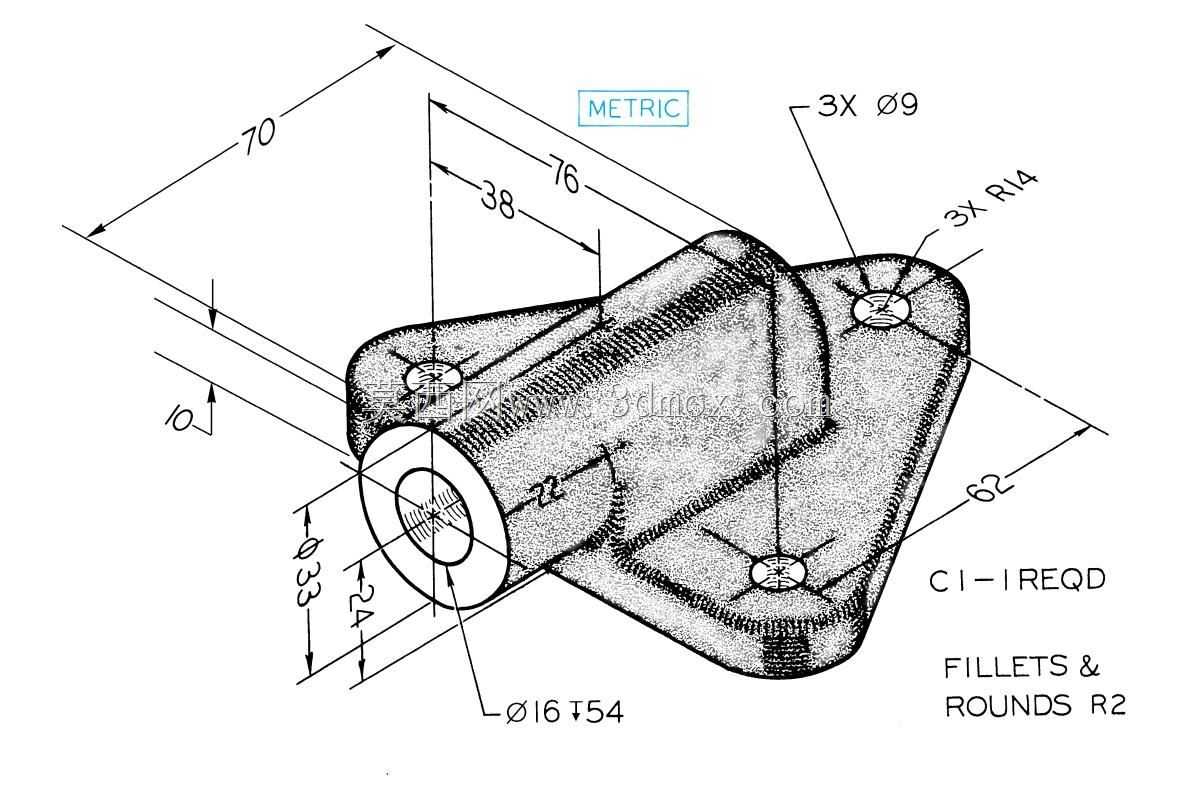

该构件属于工业设备中常用的铰接支撑类五金配件，多应用在轻工输送设备、小型自动化产线的连杆传动机构、工装夹具的活动连接端，也可作为小型农用机械、园林设备上的转动支撑基座，用来承接转轴类零件的载荷，同时通过自身的安装孔位实现与设备机架的稳固连接，为转动副提供稳定的定位基准，避免转轴运行过程中出现径向窜动或偏摆，保障传动动作的平顺性。从功能特性来看，构件主体为带内孔的筒状结构，内孔可直接穿装销轴或转轴，筒身外侧延伸出三角形分布的安装翼板，三个安装孔位呈三角排布，能在有限的安装空间内实现更均匀的受力分布，相比双孔安装结构抗扭转、抗剪切的性能更优异，可承受多方向的交变载荷，适配频繁往复转动的使用场景。设计过程中，工程师优先考虑了安装空间的紧凑性需求，整体外轮廓最大长度控制在76mm，安装翼板的外沿最大尺寸为70mm，安装孔中心到筒身端面的距离为38mm，底部安装面到筒身轴线的高度为10mm，三个安装孔直径均为9mm，孔位周边做了R14的圆角过渡，既避免了应力集中导致的翼板断裂风险，也能在安装时让紧固件的压紧面更贴合，不会出现边角硌伤机架漆面的问题。筒身端部的内孔直径为16mm，外圆直径为33mm，内孔深度方向的定位尺寸为54mm，可适配直径16mm的标准销轴，筒身与翼板的衔接处全部做了R2的圆角倒圆处理，既减少了加工过程中的毛刺残留，也能在受力时让应力平滑过渡，避免尖角位置出现应力开裂。整个构件的安装边界清晰，底部为平整的安装基面，三个安装孔的孔位同轴度、与筒身内孔的位置度公差都经过合理设定，既保障了加工的经济性，也能满足常规工业场景下的装配精度要求，不需要额外做精加工即可直接投入使用，适配多数中小型设备的转动支撑需求。
