双耳式带衬套法兰连接固定座

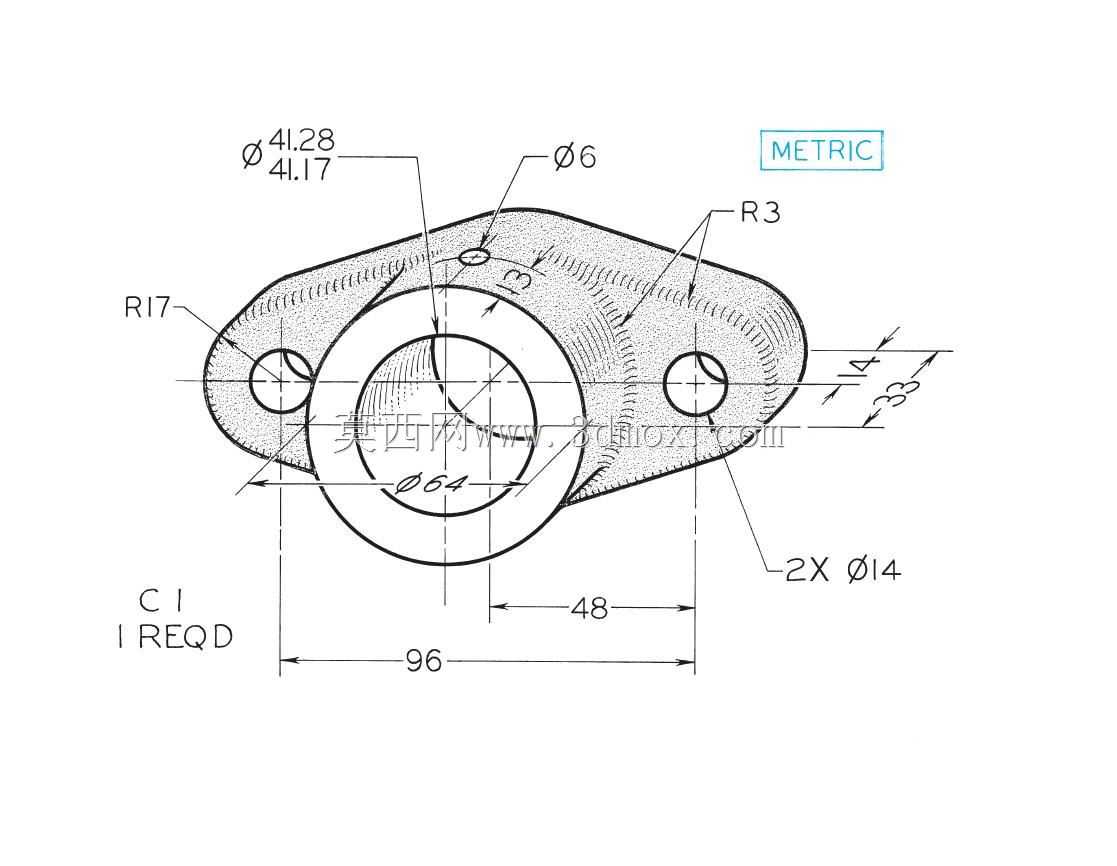

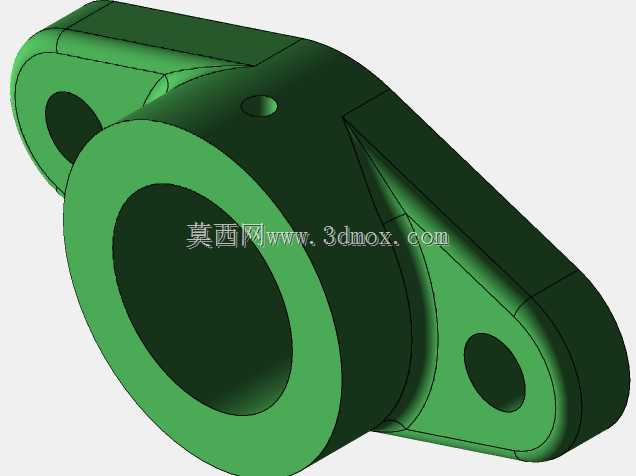

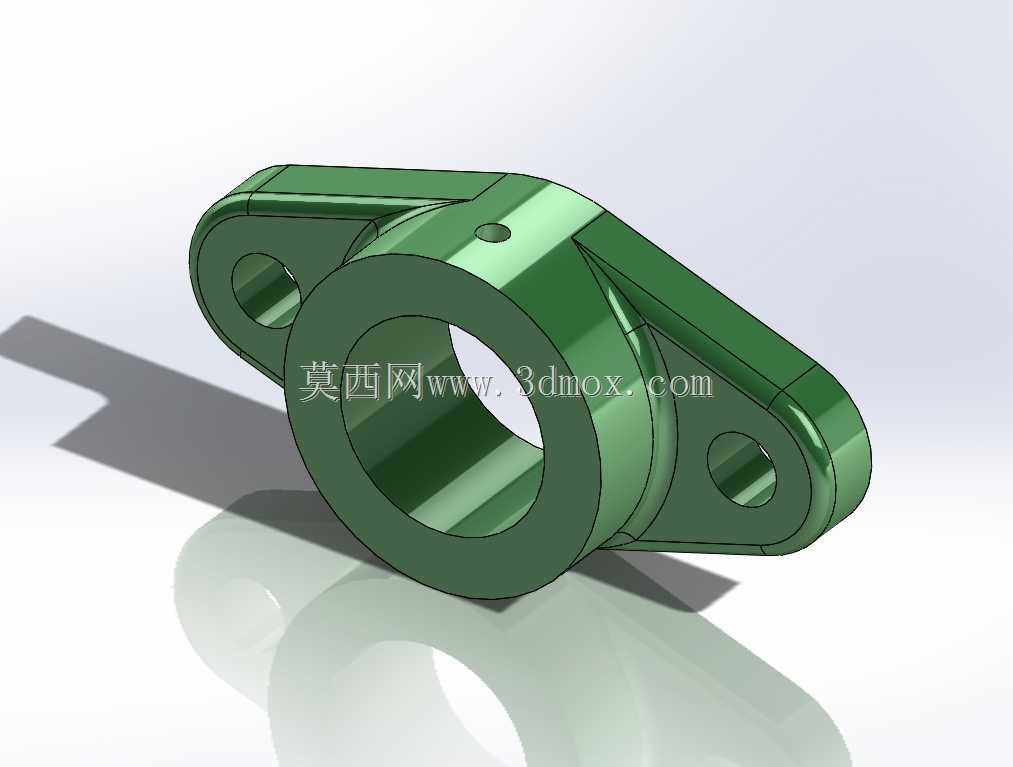

该双耳式带衬套法兰连接固定座，是工业传动、管路布设、轻型支撑结构中常用的衔接定位零件，主要应用在小型机电设备内部的轴端限位、低压流体管路的端部对接、工装夹具的工位固定等场景，能够为穿设其中的轴类零件、管路接头提供稳定的径向支撑与轴向定位，同时通过两侧的安装耳实现整体结构与设备机架的快速固定，避免工作过程中出现移位、晃动的问题。从功能特性来看，零件中心设置大尺寸通孔，孔内预留衬套安装位，可适配对应规格的耐磨衬套，降低轴类零件转动时的接触面磨损，延长整体结构的使用寿命；两侧对称布置的安装耳上开设贯通安装孔，可直接穿设螺栓完成与安装基面的锁附，无需额外设计转接结构，安装便捷性较强；零件本体边缘做圆弧过渡处理，既消除了尖锐边角带来的装配安全隐患，也能降低应力集中风险，提升零件整体的结构强度。设计过程中优先考虑了安装适配性与受力合理性，中心孔的尺寸公差严格控制在合理区间，保证衬套压装后的同轴度要求，两侧安装耳的中心距与安装孔位置经过精准核算，确保安装时螺栓可顺利穿入，不会出现孔位错位的问题；安装耳外侧采用R17的圆弧轮廓，既匹配整体轻量化的设计需求，也能在零件受侧向力时将应力均匀分散到整个安装面，避免局部应力过大导致的耳板断裂问题。外形尺寸方面，零件整体总长度为96mm，中心孔到单侧安装孔的中心距为48mm，安装耳外侧的厚度方向尺寸为14mm，中心区域的凸起高度为33mm，安装边界清晰，可适配厚度14mm以内的安装基面，中心通孔可适配外径64mm的衬套，两侧安装孔直径为14mm，可适配M12规格的固定螺栓，零件上还预留有直径6mm的定位小孔，可在装配时插入定位销完成预定位，提升装配精度，安装耳处的R3圆角过渡也进一步优化了零件的受力表现，整体结构紧凑，占用安装空间小，适配多数轻型工业设备的安装空间要求。
