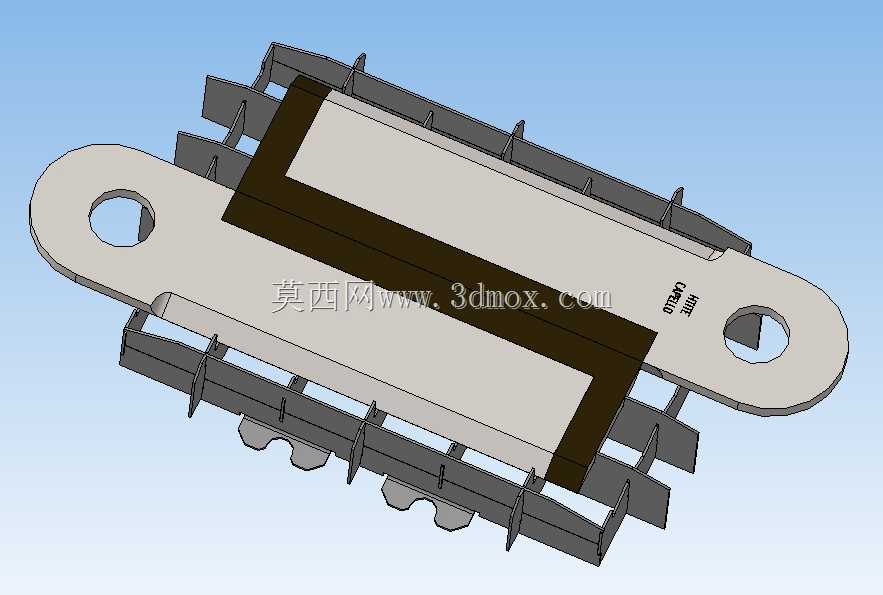

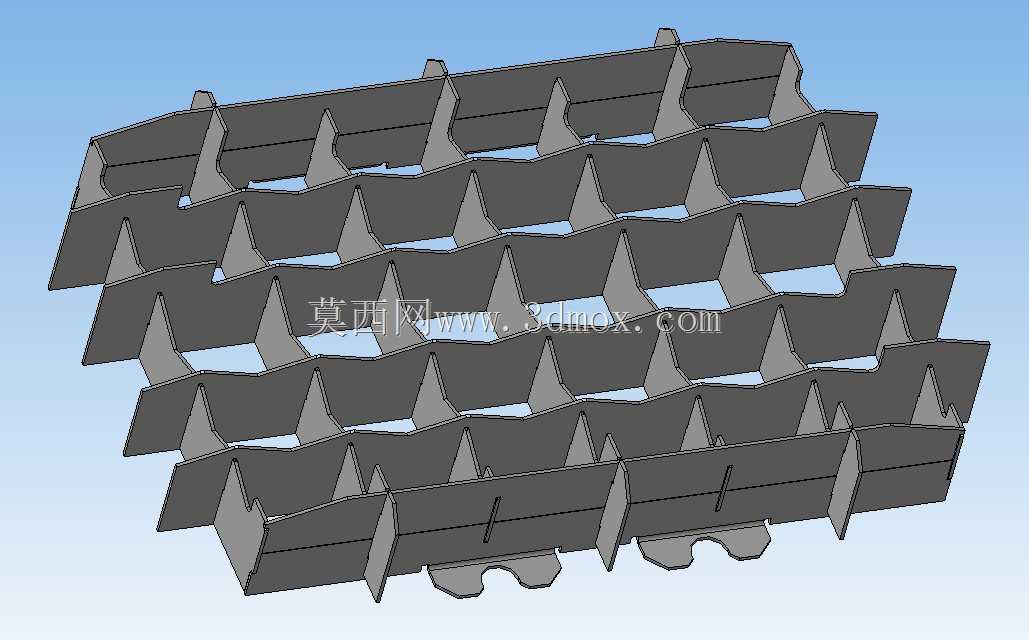

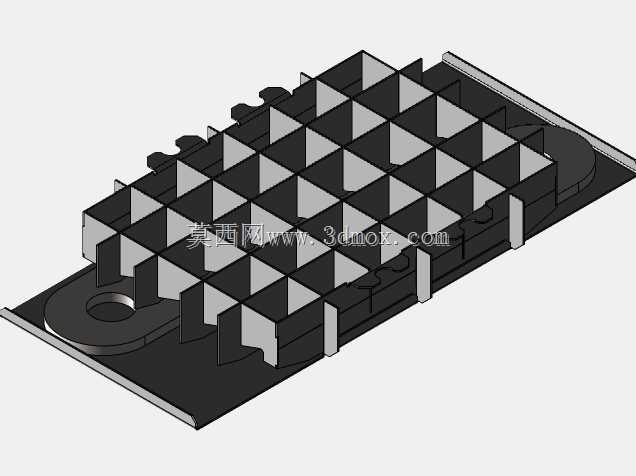

格栅式焊接定位工装模板结构

这款格栅式焊接定位工装主要应用于钣金类格栅构件的批量焊接加工场景，在钢结构围护、设备防护格栅、平台踏步板、仓储笼隔栅等产品的生产环节中，承担工件组对定位的核心作用，能够有效解决多根横向、竖向筋条组对时偏移错位、间距不均、焊接变形量大的行业共性问题。工装整体采用纵横交错的栅格槽式结构，每一条槽位的宽度、深度都经过精准匹配设计，刚好可以嵌入对应规格的扁钢筋条，横向与纵向槽位垂直交叉，能够同时对两个方向的筋条进行限位，操作人员在组对时无需反复测量划线、调整对齐，只需要将裁切好的筋条依次嵌入对应槽位，即可快速完成整版格栅的排布，大幅降低组对环节的人工耗时，同时避免人工对齐带来的尺寸误差。工装底部设置有适配的定位凸台结构，能够与焊接工作台的T型槽或者定位孔快速匹配固定，焊接过程中工装不会随工件移位，保证整批构件的组对尺寸一致性。设计过程中充分考虑了焊接作业的实际工况，槽位边缘做了微小的倒角处理，既方便筋条快速嵌入，也能避免焊接飞溅粘连在槽口导致后续工件取放卡滞；栅格之间的镂空区域预留了足够的焊枪操作空间，操作人员可以在不拆卸工件的情况下完成所有交叉点位的点焊固定，点焊完成后即可将整体格栅从工装上取出完成后续满焊作业，有效减少工装对焊接操作的干涉。工装的整体外形尺寸适配常规焊接工作台的安装边界，长宽尺寸控制在单人可操作的范围内，不需要额外吊装辅助即可完成移位与安装，栅格的间距参数完全匹配对应规格格栅产品的行业标准尺寸，可直接适配同系列不同长度的筋条组对需求，无需额外调整工装结构。同时工装的结构强度经过校核，能够承受筋条嵌入时的敲击力以及焊接过程中的热变形影响，长期使用不会出现槽位变形、定位失准的问题，可有效提升格栅类产品的焊接加工效率与成品合格率，降低对操作人员的技能要求，适合中小批量钣金加工车间的常态化生产使用。
