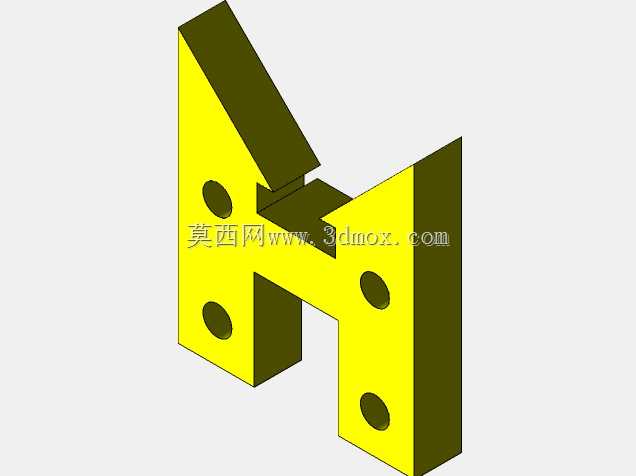

对称式双工位定位工装夹具结构

这款对称式双工位定位工装夹具，主要应用于机械加工、零部件装配生产线的工件定位场景，可同时适配两个待加工工件的装夹需求，在批量零件的铣削、钻孔、装配对位工序中，能够有效减少工件装夹的辅助时间，提升生产线的连续作业效率。从实际使用场景来看，这类工装常布置在小型加工中心的工作台面，或是半自动装配线的定位工位，针对外形规则、需要双侧定位夹紧的平板类、支架类零件，能够提供稳定的装夹支撑，避免加工过程中工件出现位移、翘曲等问题，保障加工精度的一致性。

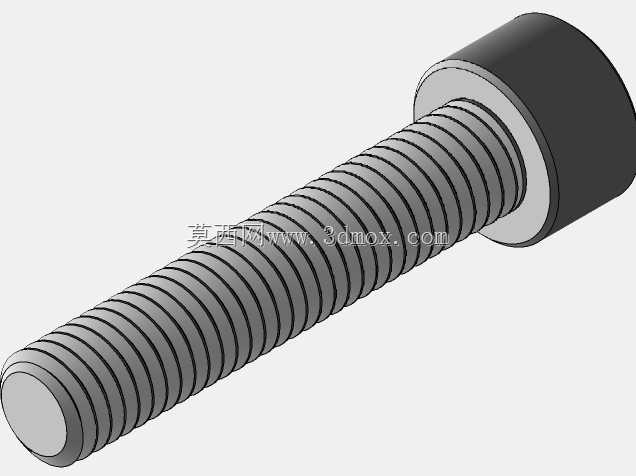

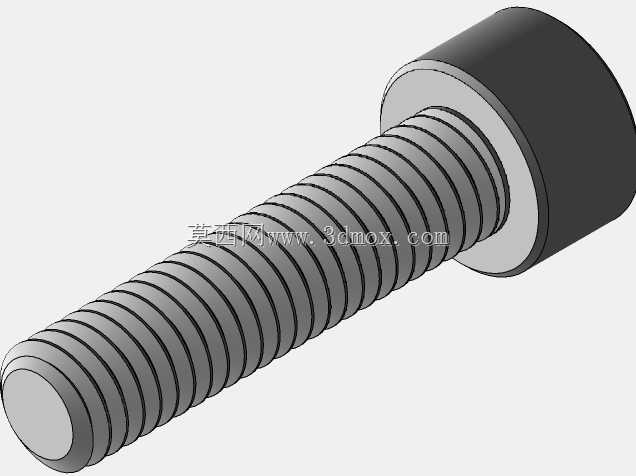

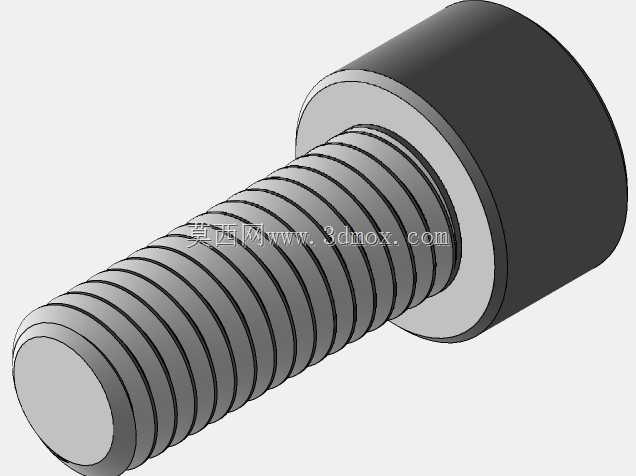

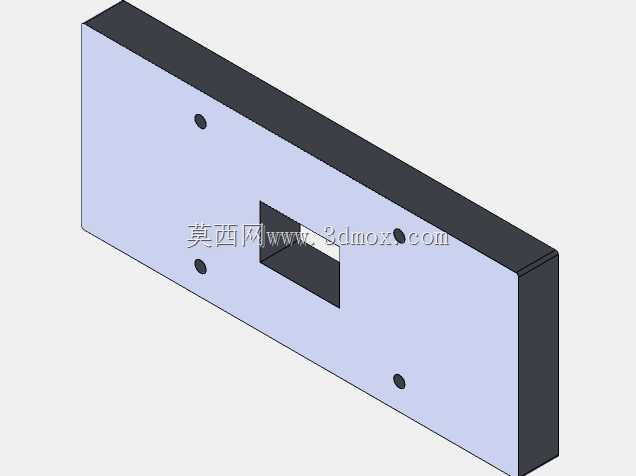

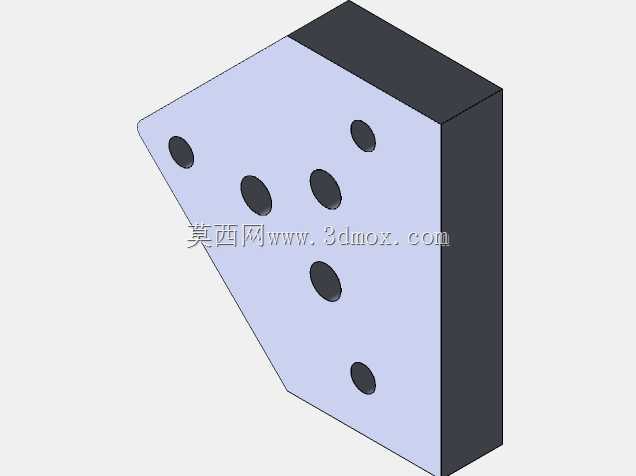

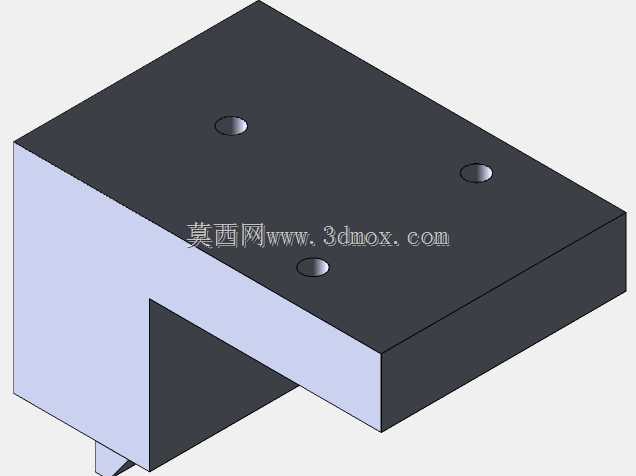

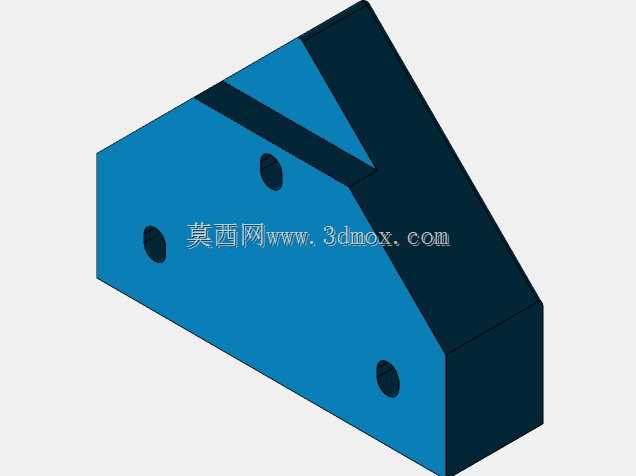

从功能特性来看，该工装采用左右完全对称的结构设计，两侧立板与中间连接段形成两个独立的装夹工位，每个工位都预留了圆形安装通孔，可通过螺栓快速完成工装在设备台面上的固定，也可通过这些孔位搭配压紧螺钉实现对待加工工件的锁紧。立板的倾斜角度经过力学测算，既能够为工件提供足够的侧向支撑力，又能预留出充足的加工操作空间，避免刀具或装配工具与工装本身发生干涉。中间的连接段采用一体化成型结构，保障了整体工装的结构刚性，在承受较大的夹紧力和切削冲击力时，不会出现结构变形，长期使用也能维持定位精度的稳定。

设计思路上，这款工装优先考虑了通用性与结构可靠性，没有采用复杂的活动调节结构，而是通过固定的对称型面适配特定规格工件的装夹需求，减少了活动部件带来的间隙误差，也降低了工装的维护成本。外形尺寸方面，整体结构紧凑，横向跨度适配常规小型加工设备的工作台安装边界，立板高度控制在不会遮挡加工区域的合理范围，四个安装孔的孔位间距符合通用工装的安装标准，可直接适配多数设备的T型槽安装位置，不需要额外制作过渡连接板。安装时只需将工装底面与工作台面贴合，通过螺栓穿过预留孔位锁紧即可完成固定，后续更换工件时也只需松开工件侧的压紧螺钉，操作流程简单，对操作人员的技能要求较低，非常适合中小批量零件的生产加工场景使用。
