铜制载件连续冲压级进模具结构设计

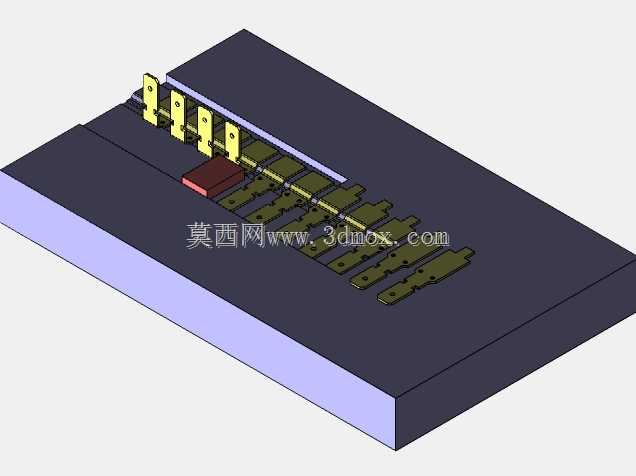

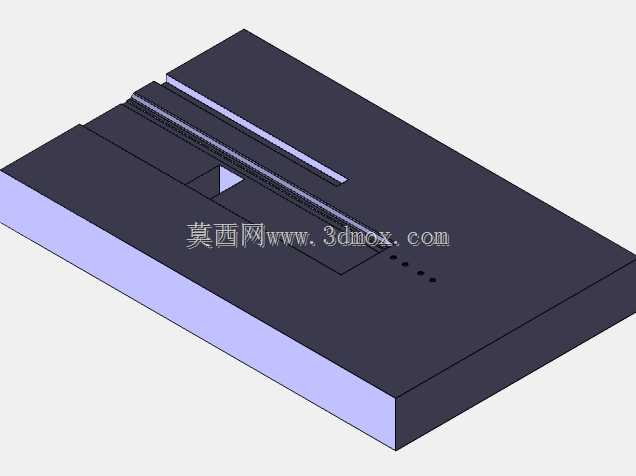

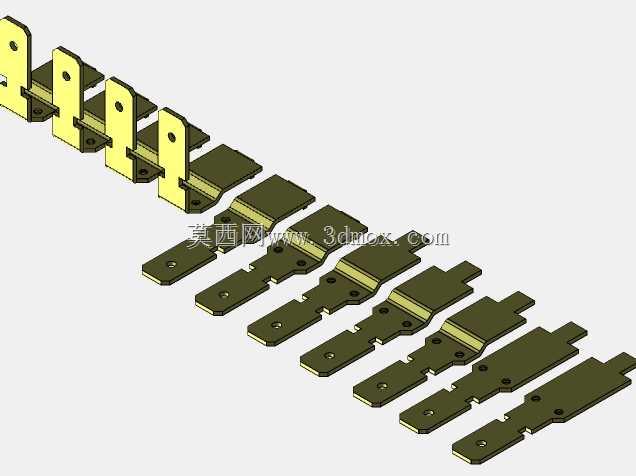

这套铜载件冲压级进模具，主要面向电子连接器、低压电气配件领域的薄铜带连续冲压生产场景，适配厚度0.3-0.8mm的紫铜、黄铜带料加工，是批量生产导电铜载件的核心工装设备。模具整体采用倒装式级进模结构布局，下模座为整体调质45钢材质，平面度控制在0.02mm以内，长宽尺寸适配常用25吨开式冲床的工作台安装边界，模柄采用标准φ50规格，可直接与冲床滑块连接，无需额外转接工装。模具的工位排布沿带料送进方向依次设置，从带料初始定位开始，依次完成冲导正孔、冲裁外形余料、多次折弯成型、局部压筋、最终分离落料的全工序加工，全程无需人工周转工件，单冲次即可完成一个成品铜载件的加工，生产效率可达每分钟120-150件，远高于单工序模的生产效率。设计过程中重点考虑了铜材的成型特性，折弯工位采用浮动式凹模结构，避免铜带在送进过程中出现剐蹭划伤，保证导电接触面的表面粗糙度达到Ra0.8以下，满足电气连接的接触电阻要求；导正销采用硬质合金材质，配合导料板的侧压装置，将步距精度控制在±0.01mm以内，保证各工位成型位置的一致性，避免出现孔位偏移、折弯角度偏差的问题。模具的卸料板采用弹性卸料结构，搭配矩形弹簧提供均匀的卸料力，防止薄铜带在冲裁过程中出现翘曲变形；各冲裁凸模采用快换式结构，刃口磨损后可单独拆卸更换，无需整体拆解模具，大幅降低后期维护成本。成型工位的入块采用可微调结构，可根据铜料的实际硬度差异，对折弯角度进行±1°的微调，保证不同批次材料加工出的成品尺寸一致性，成型后的铜载件平面度控制在0.05mm以内，引脚共面度满足SMT贴片焊接的装配要求。整套模具的安全防护设计也做了充分考虑，误送料检测装置设置在导正孔工位，一旦出现带料送进步距异常，会立刻触发冲床停机信号，避免模具损坏，同时在模具两侧设置了防护挡板，防止冲裁过程中的废料飞溅，保障生产操作安全。
