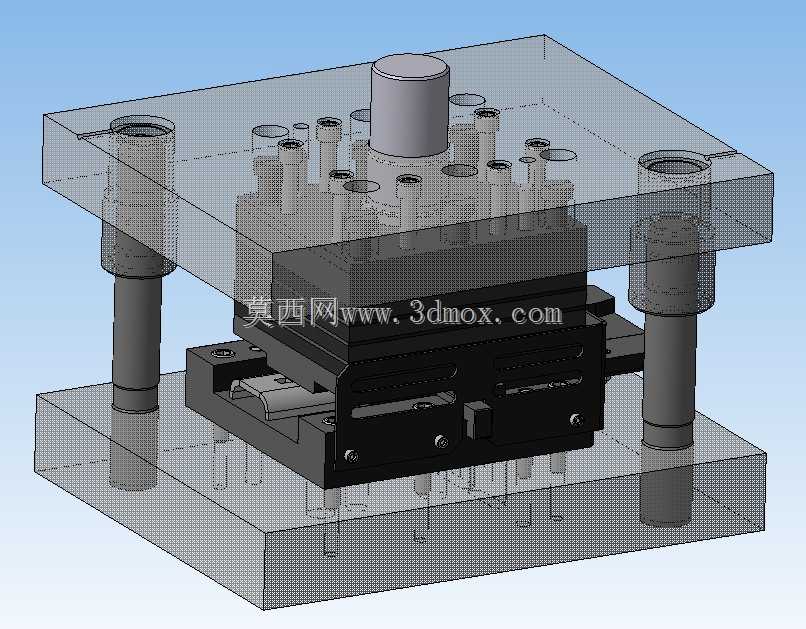

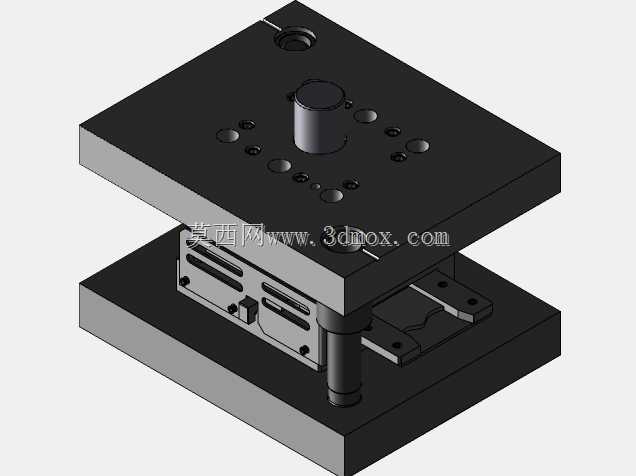

冲压折弯复合工序模具结构设计

这套复合工序模具主要面向钣金加工领域的中小批量零部件生产场景，适配常规机械式压力机的安装接口，可在单次冲压行程内同步完成板料的冲裁落料与折弯成型作业，大幅减少钣金件加工过程中的工序流转次数，降低多次定位带来的形位公差累积问题，有效提升钣金零件的加工精度与生产效率。在实际生产应用中，这类模具常被用于家电外壳结构件、电气柜安装支架、小型五金连接件等带折弯特征的平板类零件加工，相比单工序冲裁模搭配单工序折弯模的生产方案，能够减少设备占用数量，降低操作人员的上下料作业强度，同时避免半成品在工序转运过程中出现的磕碰变形、表面划伤等质量问题。从功能特性来看，模具的冲裁工位采用了斜刃口冲裁结构设计，能够有效降低冲裁过程中的冲裁力峰值，减少压力机的负载冲击，同时延长冲裁凸凹模的刃口使用寿命；折弯工位设置了可调整的折弯间隙调节块，能够适配0.8mm到3mm厚度范围内的冷轧钢板、镀锌板、铝板等常用钣金材料的折弯加工需求，折弯角度的控制精度可控制在±0.5°范围内，折弯圆角处的成型表面光滑无褶皱，无需后续额外的打磨修整工序。在整体设计思路上，这套模具采用了模块化的工位拆分设计，冲裁模块与折弯模块可独立拆卸维护，当某一工位的工作零件出现磨损或需要适配不同规格零件加工时，仅需更换对应模块的镶件即可，无需整体拆解模架，大幅降低了模具的维护成本与换模调整时间。模架部分选用了标准的后侧导柱模架结构，导柱导套配合间隙控制在0.02mm以内，能够保证上下模合模过程中的运动精度，避免凸凹模出现啃刃问题。在安装边界与外形尺寸方面，这套模具的上模座安装孔位完全适配常规160吨及以下吨位开式压力机的滑块安装槽尺寸，下模座的工作台定位槽宽度匹配标准压力机工作台的T型槽规格，模具闭合高度控制在280mm到320mm的可调范围内，能够适配不同行程参数的压力机安装需求，模具整体的长宽尺寸控制在600mm×450mm范围内，不会占用过多的工作台操作空间，上下料作业的操作空间预留充足，操作人员可轻松完成板料的定位放置与成型零件的取出作业。模具的卸料结构采用了弹性卸料板搭配矩形弹簧的组合方案，卸料力均匀稳定，能够避免冲裁过程中板料出现翘曲变形，同时在折弯成型过程中可起到压料作用，防止折弯过程中板料出现滑移错位，保证折弯尺寸的一致性。
