机床卡盘专用手动锁紧扳手结构设计

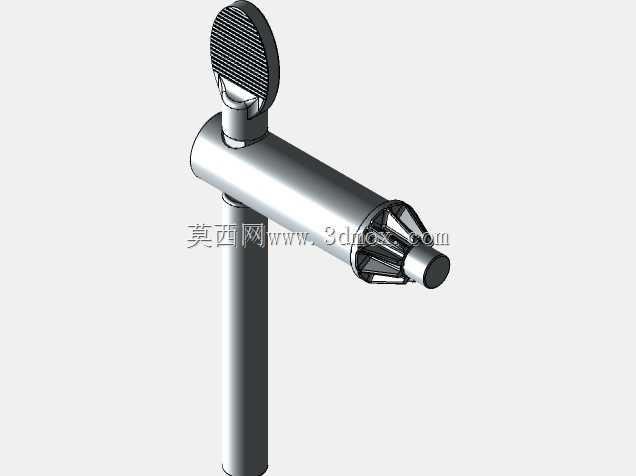

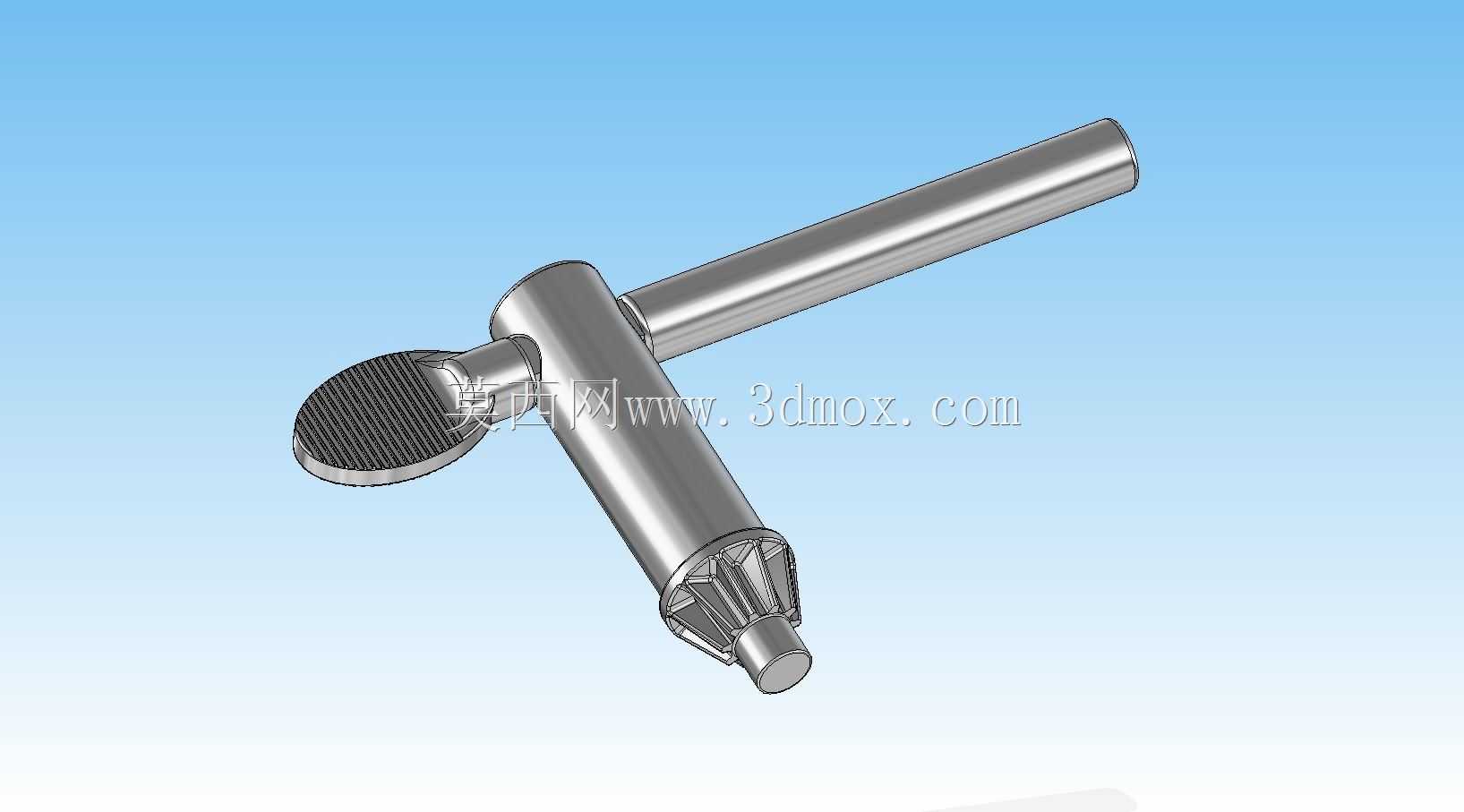

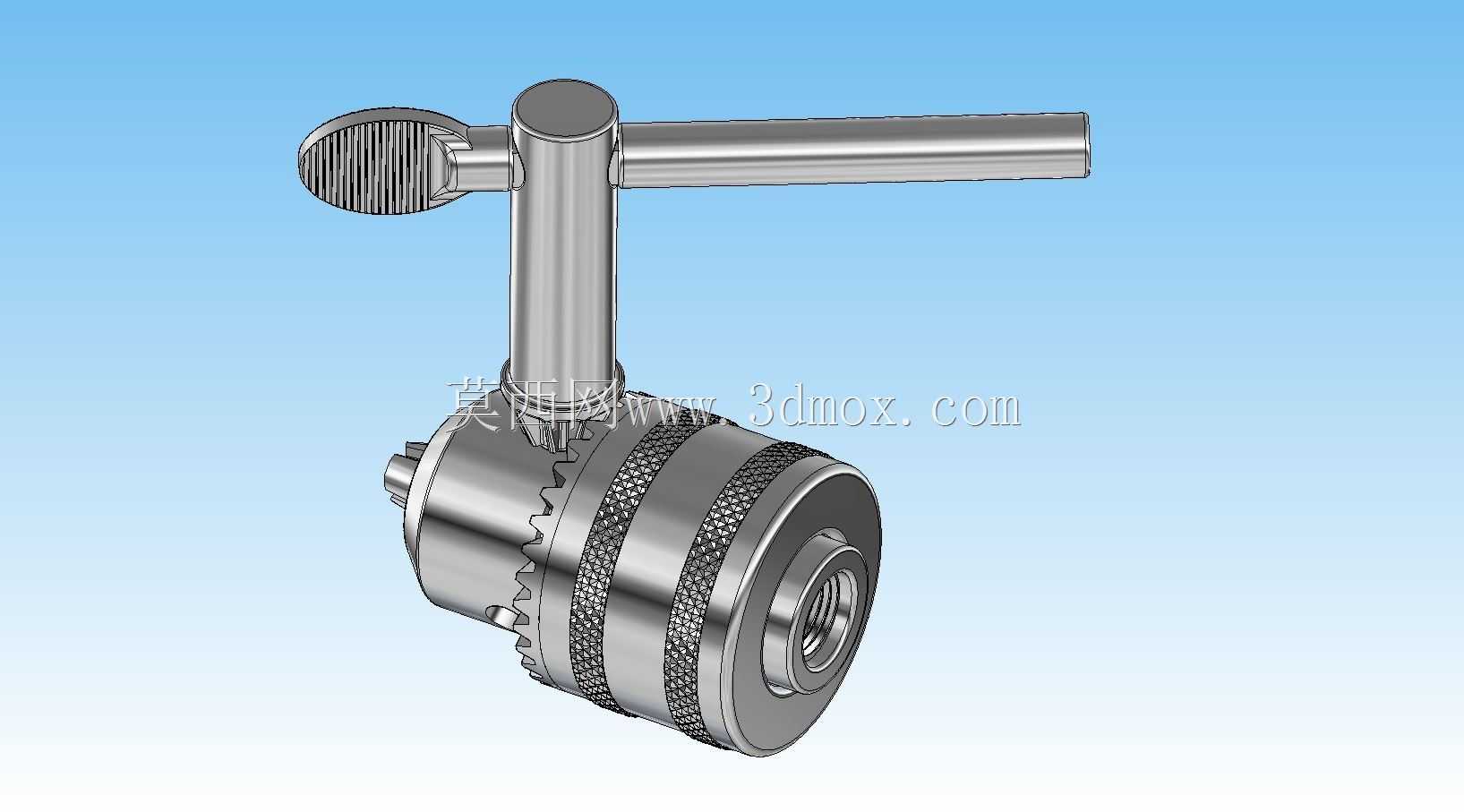

这款卡盘锁紧扳手是机床加工场景中不可或缺的手动操作工装，主要应用于普通车床、数控车床、外圆磨床等配备三爪自定心卡盘、四爪单动卡盘的金属切削设备，是装夹工件、调整卡爪行程时的核心操作工具，在机械加工车间、模具制造车间、职业院校实训基地等场景中都有极高的使用频次。从实际用途来看，该工具通过端部的伞齿轮结构与卡盘端面的传动齿槽啮合，操作人员转动横向握柄时，即可带动卡盘内部的平面螺纹转动，实现卡爪的同步径向开合，完成工件的夹紧与松卸动作，相比普通的直杆扳手，T型结构的力臂设计更符合人体工学，操作人员施加较小的握力即可获得足够的锁紧力矩，既能够保证工件装夹的牢固度，避免切削过程中工件飞出的安全隐患，也能减少操作人员的手部疲劳，适配长时间批量加工的作业需求。在功能特性设计上，这款扳手的啮合端采用了渐开线齿形设计，齿部经过淬火硬化处理，硬度达到HRC45-50，能够承受频繁插拔、转动带来的磨损与冲击，长期使用也不会出现齿形崩缺、打滑的问题；横向握柄采用光滑圆柱结构，表面做了防锈镀硬铬处理，握持时不会划伤手掌，同时耐腐蚀性能优异，适配车间内切削液、油污飞溅的复杂工作环境；握柄与主杆的连接采用过盈配合加销钉固定的结构，能够承受大扭矩下的载荷，不会出现握柄脱落、杆体弯折的失效问题。设计过程中，工程师充分考虑了不同型号卡盘的适配边界，主杆的直径、啮合端的齿距都严格遵循机床卡盘的通用接口标准，能够适配国内绝大多数直径80mm到250mm的标准卡盘，整体长度控制在合理范围内，既保证了足够的力臂长度，也不会因为过长导致在狭小的机床操作空间内出现磕碰干涉；横向握柄的长度经过反复测算，既满足双手施力的操作需求，也不会在转动过程中碰到卡盘端面的工件或机床护罩。从安装与使用边界来看，这款扳手属于独立的手动操作工具，不需要额外的安装固定，使用时只需将啮合端插入卡盘端面对应的方孔或齿孔中即可操作，使用完成后可直接取出放置在机床旁的工具架上，不会占用机床的安装空间；整体结构没有易损的电子元件或复杂传动结构，日常维护只需擦拭表面油污、定期在齿部涂抹少量润滑脂即可，使用寿命可达数年之久，是机加工场景中性价比极高的通用辅助工具。
