高精度扳手式金属钻夹头结构设计

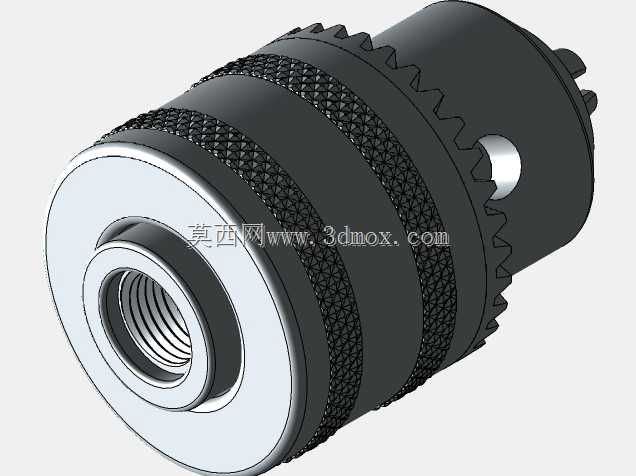

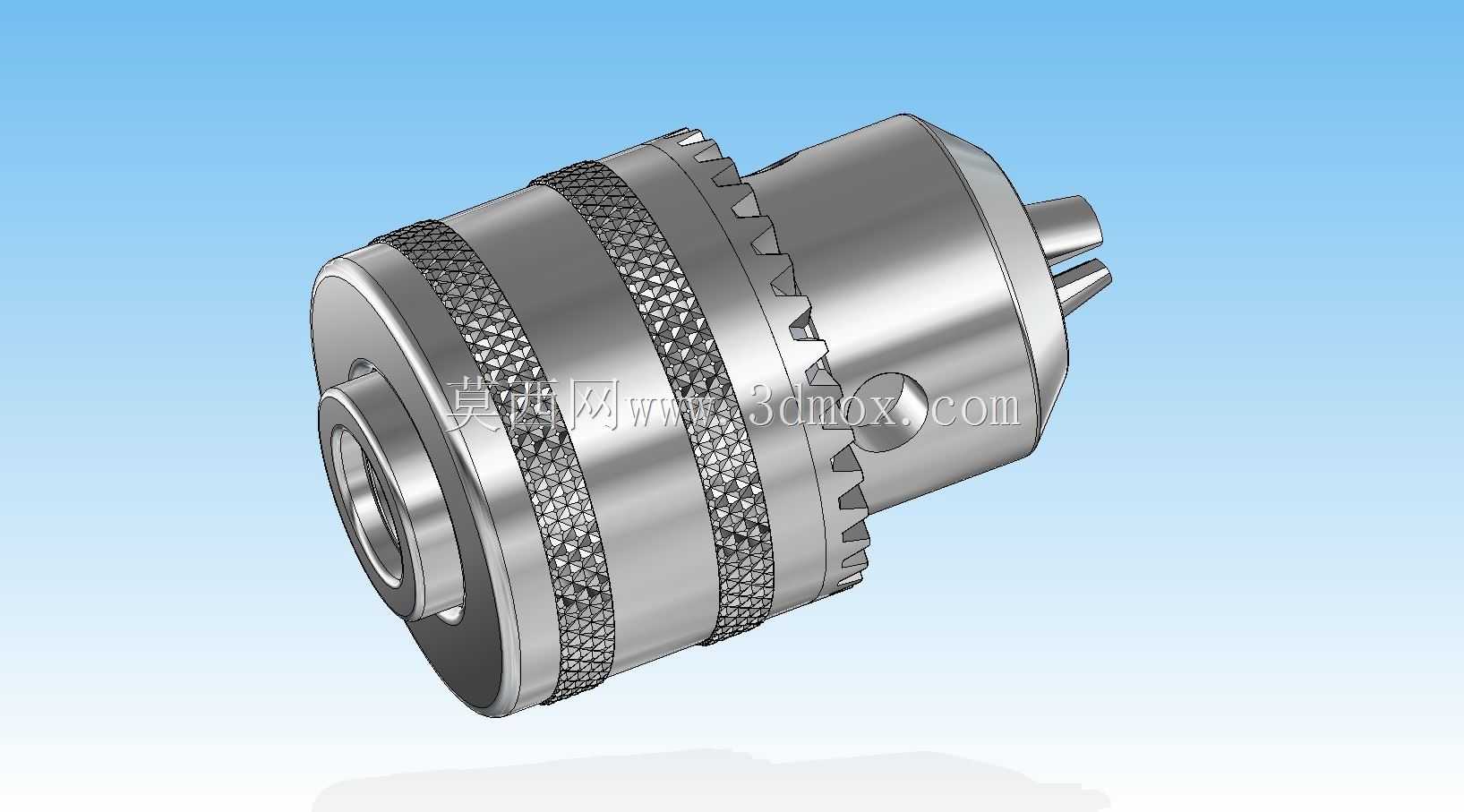

这款钻夹头是钻削加工场景中核心的刀具夹持部件，广泛适配台钻、手持电钻、铣床主轴等各类带旋转输出的加工设备，主要作用是夹紧直柄钻头、铰刀、丝锥等回转类切削刀具，保证刀具在高速旋转加工过程中不会出现打滑、偏摆、脱落的问题，直接影响孔加工的精度与作业安全性。从功能特性来看，该款为扳手锁紧式钻夹头，依靠夹头钥匙驱动内部伞齿轮结构带动夹爪同步径向收缩，相比手紧式夹头能提供更大的锁紧力矩，即使在大进给量钻削、重切削工况下也能稳定夹持大直径刀具，不会出现刀具松脱飞出的风险。夹头外壳设计了两段滚花纹理，既方便操作人员手动握持调整初始位置，也能在拆装过程中增加摩擦力避免打滑，外壳边缘的齿圈是配合夹头扳手的传动结构，齿形经过均匀分度设计，保证扳手插入后传动受力均匀，不会出现局部齿牙过载崩损的问题。设计过程中重点考量了夹持同轴度与夹持范围的平衡，三个夹爪采用一体式同步导向结构，收缩行程覆盖常用的小直径到中等直径直柄刀具，夹爪内表面做了细密的防滑齿处理，既能增加与刀具柄部的摩擦力，又不会过度夹伤刀具柄部影响后续装夹精度。安装端采用标准的锥孔连接结构，能够直接匹配对应规格的设备主轴锥面，安装时依靠锥面的自锁特性即可完成定位，不需要额外的紧固件，拆装更换十分便捷。外形尺寸方面，夹头整体为圆柱形回转结构，最大外径适配常规钻床的主轴避让空间，轴向长度控制在合理范围内，不会过度增加主轴端的悬伸量，避免旋转过程中出现刚性不足引发的振刀问题。夹头前端的夹爪伸缩开口做了圆角过渡处理，能避免刀具插入时刮伤柄部，同时也减少了操作人员调整时被锐边划伤的风险。整体结构采用全金属材质设计，核心受力部件经过热处理强化，能够承受长期反复装夹的磨损与钻削过程的冲击载荷，使用寿命远高于塑料结构的简易夹头，适合机械加工车间、维修工位、家装施工等多种高频使用场景。
