汽车传动系统单板离合器结构三维设计

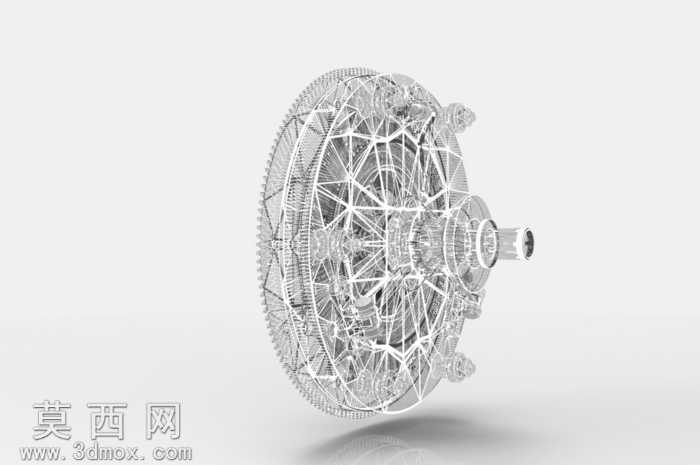

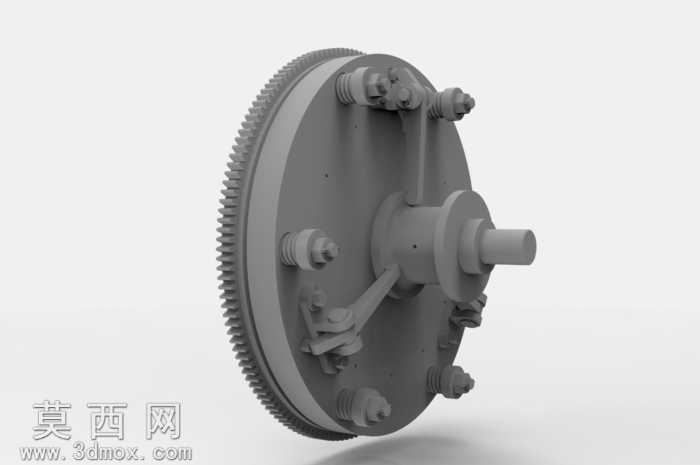

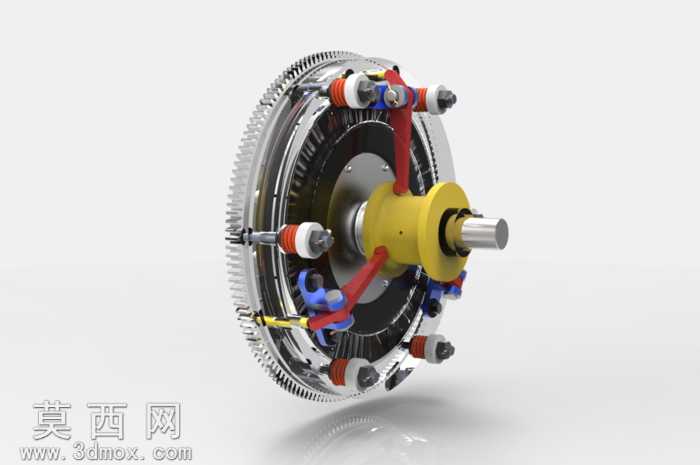

本作品为汽车传动系统核心部件单板离合器的三维设计成果，建模过程严格遵循机械设计规范，先从核心传动轴线出发搭建基准坐标系，依次完成飞轮主体、摩擦从动盘、压盘总成、分离杠杆机构、压紧弹簧组件、传动输入输出轴的参数化建模，每一个零件的尺寸都参照通用单板离合器的行业设计标准设定，保证各部件装配间隙符合实际工况要求。建模阶段对压盘的散热齿结构、摩擦片的环形摩擦接触面、分离杠杆的铰接点位、压紧弹簧的安装定位槽都做了精细化特征处理，避免出现非设计性的几何干涉，同时对螺栓、调节螺母等标准件做了简化但保留关键装配特征，兼顾模型细节度与运行流畅度。材质与渲染环节，针对不同部件的实际材质属性做了对应设置：飞轮与压盘等金属结构件采用高反光镀铬钢材材质，还原金属机加工后的亮面质感；摩擦片采用深色高粗糙度复合材料材质，体现摩擦部件的耐磨属性；压紧弹簧采用弹簧钢材质，保留金属哑光质感；分离杠杆的铰接衬套采用铜合金材质，区分不同功能部件的视觉差异；输入输出轴采用调质钢材质，做了细微的表面拉丝纹理处理。渲染时采用柔和的工作室三点布光，搭配浅灰色纯色背景，突出离合器本身的结构层次，通过光影反射清晰展现各部件的轮廓边界与装配关系，让观看者可以直观区分不同功能组件。结构设计上完整还原单板离合器的工作逻辑：压紧弹簧提供轴向压紧力让压盘将从动盘紧压在飞轮端面，依靠摩擦力传递发动机输出扭矩；分离杠杆通过铰接结构传递分离推力，当分离轴承推动杠杆内端时，杠杆外端拉动压盘克服弹簧力后移，切断动力传递路径；模型中还还原了调节螺母结构，可直观展示杠杆行程间隙的调整逻辑，所有铰接部件都保留了合理的运动间隙，可直接用于运动仿真演示动力接合与分离的完整过程，清晰展现单板离合器结构紧凑、传动直接的设计特点，可用于机械原理教学、传动系统结构展示、相关产品设计参考等场景。
