多工位并列式铣削加工定位夹具

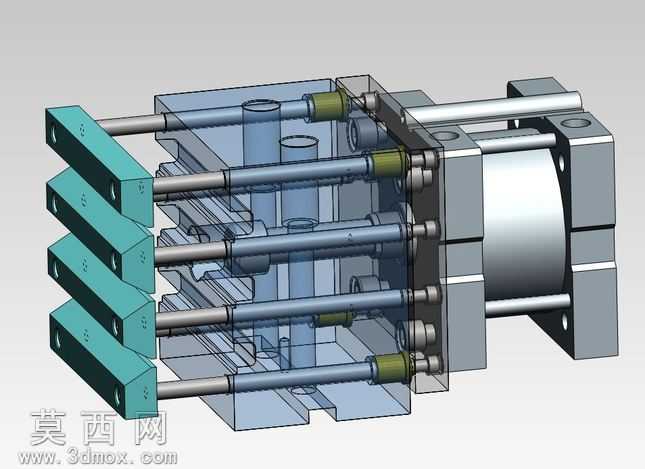

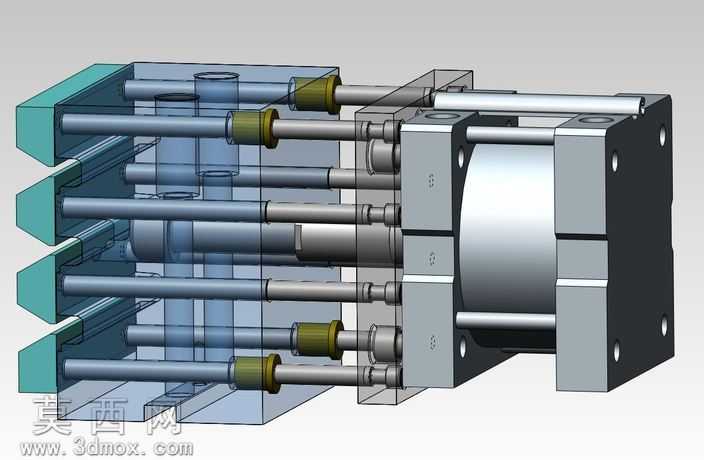

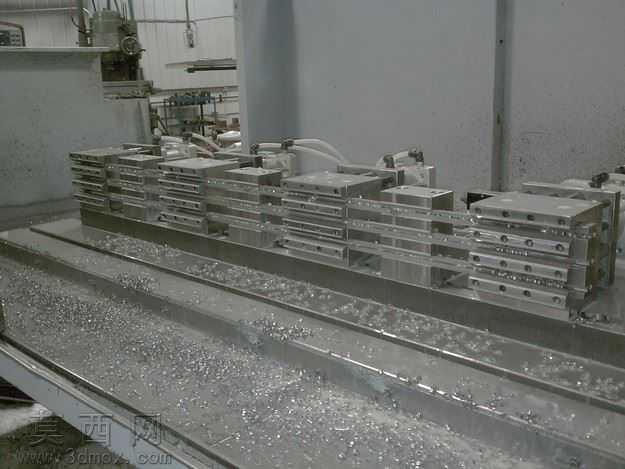

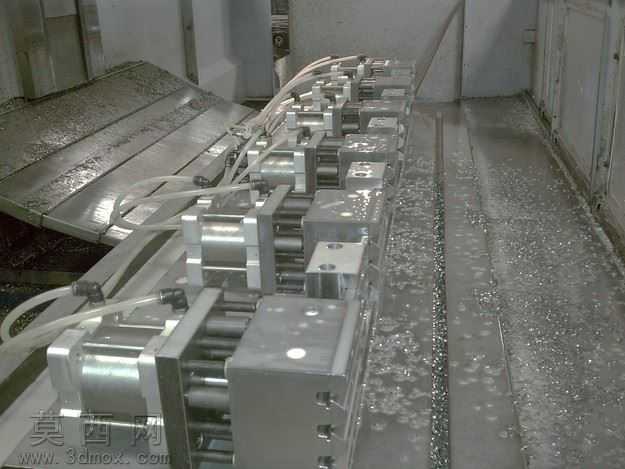

该模型为针对垂直铣削加工场景设计的多工位并列式铣削夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的设计公差规范，对每一处装配间隙、定位基准面、夹紧行程都做了精准的参数约束，确保模型可直接对接生产加工的工艺要求。模型渲染阶段采用哑光金属材质搭配高反光金属导杆材质，通过三点布光方案突出夹具的结构层次感，清晰展现各组件的装配关系与轮廓细节，背景采用深灰色渐变衬托主体，让夹具的结构特征一目了然。从结构设计来看，该夹具采用模块化并列排布设计，设置多组独立的夹紧工位，可同时装夹多个待加工工件，大幅提升铣削工序的加工效率；主体基座采用高刚性块状结构，保证铣削加工过程中的整体抗振性能，避免加工震颤影响工件精度；夹紧机构采用导杆导向搭配斜楔锁紧的结构，利用不锈钢型材的坡状外形斜槽与削窄开槽的槽挤压匹配实现自锁，夹紧力稳定可靠，可承受铣削加工过程中的径向切削力，不会出现工件移位、松脱的问题。设计思路上，该夹具最初从二维AutoCAD方案迭代而来，经过实际生产场景的反复验证优化，针对垂直铣削机的装夹空间、操作行程做了适配调整，板件安装位完全匹配垂直铣削机的工作台接口，无需额外转接板即可完成安装；三个不锈钢型材的斜槽结构经过受力仿真优化，斜槽角度兼顾了夹紧行程与自锁性能，既保证操作人员可以快速完成工件装夹与拆卸，又能在加工过程中持续提供稳定的夹紧力，经过长期生产验证无失效案例，可适配多种小型零件的铣削加工装夹需求，整体结构紧凑，装夹操作便捷，重复定位精度稳定，能够有效降低批量铣削加工的装夹辅助时间，提升生产效率与加工一致性。
