立式四辊冷轧机整机结构三维设计

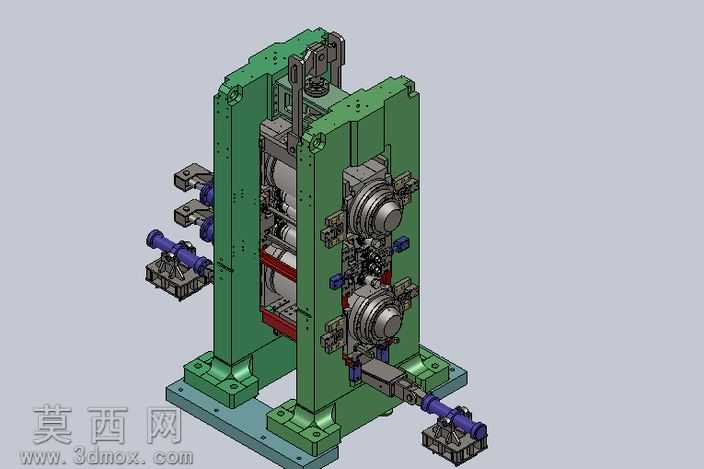

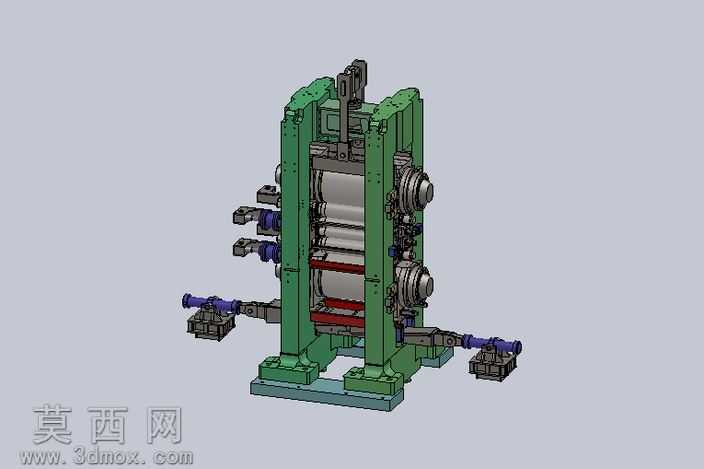

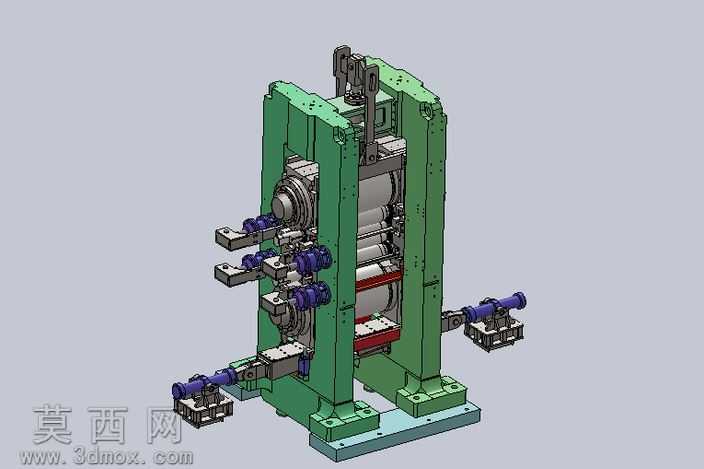

本模型为立式四辊冷轧机整机三维设计，采用三维建模软件完成全参数化装配设计，完整还原了冷轧机的核心功能结构与装配关系。建模过程中遵循冶金轧机的设计规范，首先搭建整体闭式机架的基准框架，机架采用整体铸钢式牌坊结构，左右两片牌坊通过上下横梁与底部安装底座刚性连接，建模时对牌坊的安装定位面、轴承座滑槽、加强筋结构做了精细化处理，赋予机架铸钢哑光金属材质，还原厚重的设备质感。核心轧制单元采用四辊配置，包含上下两根支撑辊与两根工作辊，建模时分别构建了辊身、辊颈、轴承座、锁紧装置的独立零件，支撑辊辊身赋予高硬度锻钢材质，表面做抛光金属质感处理，工作辊对应设置辊缝调节的配合面，清晰展示辊系的叠装关系。两侧装配有液压压下与弯辊机构，对压下油缸、位移传感器、弯辊块的连接结构做了完整建模，油缸部件采用缸筒镀铬金属材质、管路采用高压液压软管材质，清晰展示液压执行元件的布置逻辑。机架两侧的传动侧预留了轧辊传动接轴的安装位，操作侧设置了导卫装置、换辊辅助托架结构，底部底座设置了设备安装的地脚螺栓孔、接油盘结构，机架顶部装配了压下机构的检修吊装支架与平衡装置。渲染阶段采用工业设备常用的浅灰背景，对不同功能部件做了材质区分：机架主体采用机床绿涂装材质，轧辊采用亮面金属材质，液压元件采用蓝紫色工程塑料与镀铬金属搭配的材质，紧固件采用发黑处理的标准件材质，通过装配约束清晰展示各部件的运动配合关系，完整呈现冷轧机从机架承载、辊系轧制、压下调节到辅助配套的全部结构逻辑，可用于冶金设备的结构展示、方案评审与教学演示。
