钣金结构调节器防护盖板

这款调节器盖板属于薄板钣金成型的防护承载构件，主要应用在工业调压装置、小型流体控制设备、机电一体化调控单元的外露端防护场景，既可以作为调节器内部核心组件的外部防护屏障，阻挡生产环境中的粉尘、切削液飞溅、外力磕碰对内部调压阀芯、传感元件的损伤，也能通过自身的结构定位完成与调节器主体的精准装配，为外露的调节操作端提供规整的安装基准面。

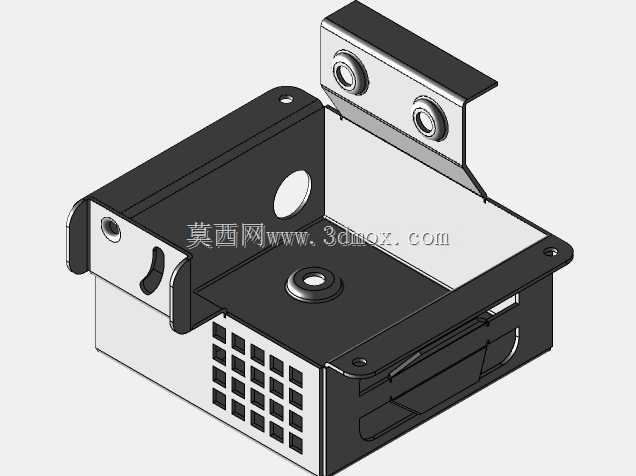

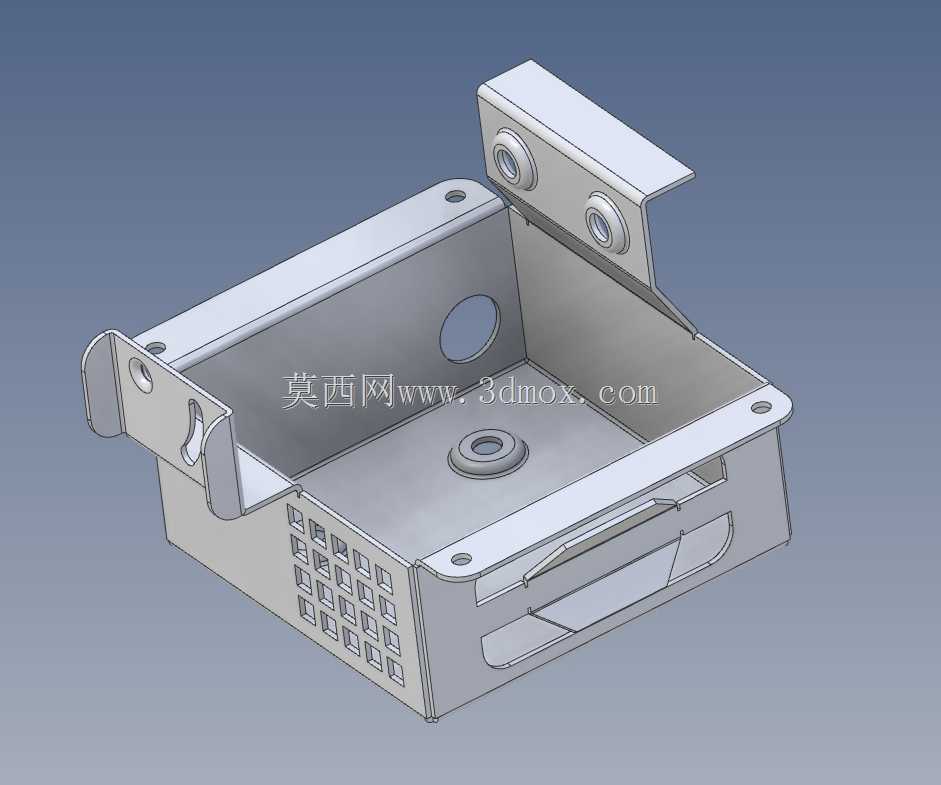

从功能特性来看，该盖板采用一体化折弯成型结构，整体为敞口盒型设计，底部平面预留了中心定位凸台结构，可直接与调节器内部的阀芯基座嵌套配合，保证装配后盖板不会出现横向窜动；侧壁开设的圆形过孔可用于穿接信号线缆或者调压引压管，侧边的异形挂耳结构既可以作为快速拆装的扣合点位，也能在检修时作为临时撬动支点，无需额外拆卸周边关联部件即可完成盖板的快速开合。盖板上部延伸的折弯翻边带有两个压铆螺母柱，可直接与设备上部的防护挡板通过螺丝锁附，形成完整的防护腔体，侧壁密集排布的格栅式散热孔，能够在保证防护等级的前提下，为调节器内部工作时产生的热量提供流通散出通道，避免内部密闭空间积热导致元件老化加速。

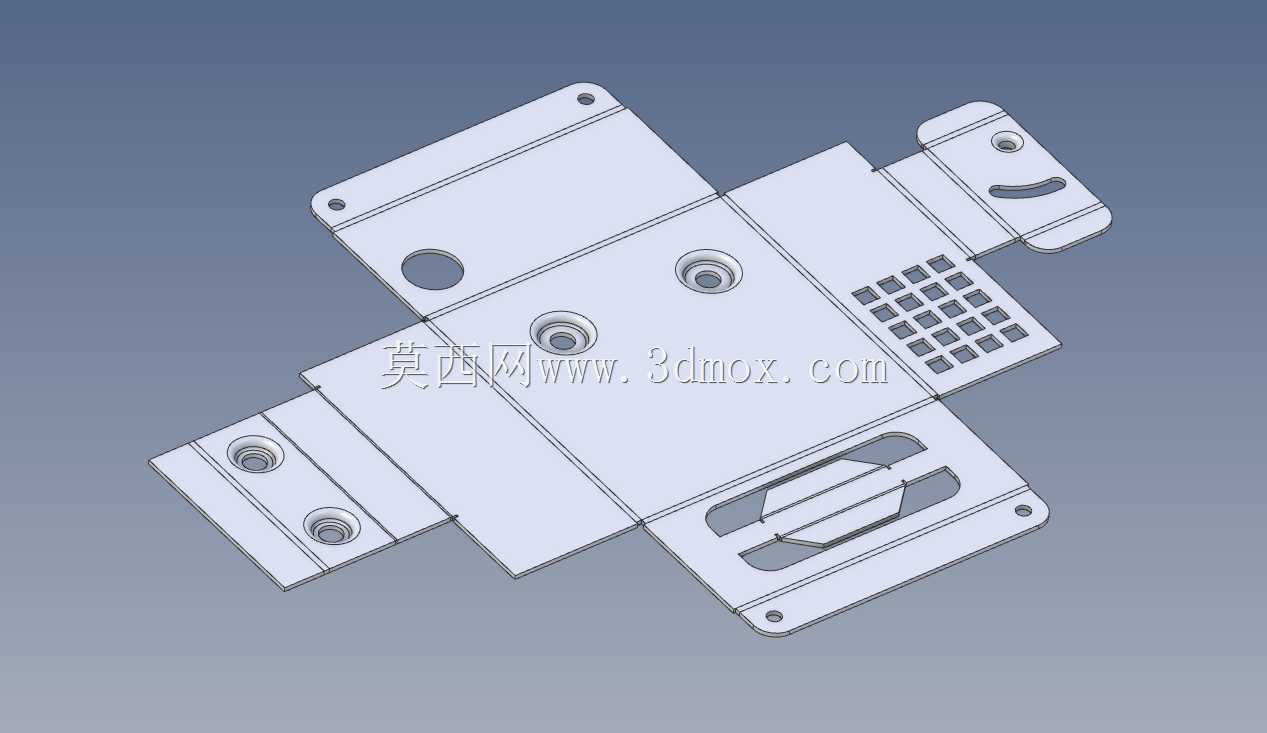

设计思路上充分考虑了薄板钣金的加工工艺特性，所有折弯转角均预留了合理的折弯止裂槽，避免冲压折弯时出现板材撕裂问题，所有外露边缘都做了压毛边处理，装配检修时不会划伤操作人员手部。整体结构没有复杂的曲面特征，完全采用常规冲压、折弯、压铆工艺即可完成批量生产，不需要开制复杂的成型模具，生产成本可控，同时结构强度完全满足日常防护需求，1.5mm厚度的冷轧板材成型后，侧边的抗冲击能力可承受常规的外力磕碰不会出现凹陷变形。

从安装边界来看，该盖板整体外轮廓尺寸适配常规小型调节器的安装腔体，底部的安装孔位与主流调节器基座的孔距完全匹配，不需要对原有设备进行二次改孔即可直接替换安装，上部翻边的安装点位预留了足够的调节间隙，即使设备主体存在小幅的装配公差，也能通过螺丝的间隙调整完成顺利装配，盖板扣合后与调节器主体的接缝间隙控制在0.5mm以内，既可以阻挡较大颗粒的杂物进入内部，也不会因为间隙过小出现装配干涉问题。
