精密注塑模具结构设计三维作品

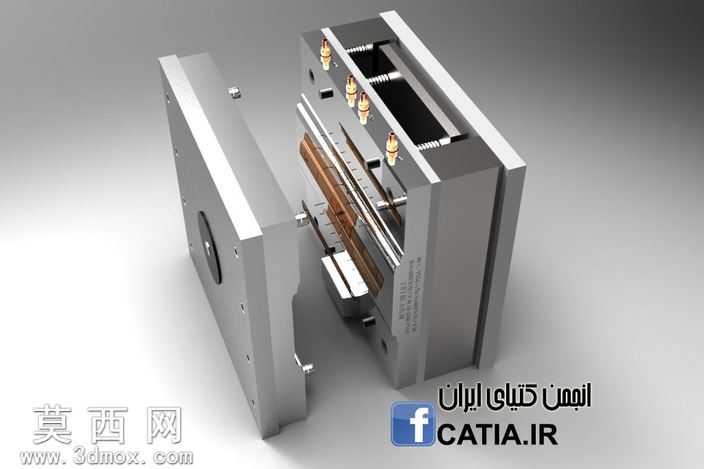

本作品为精密注塑模具的三维结构设计成果，整体建模过程严格遵循注塑模具的实际生产制造逻辑，在三维建模环境中完整还原了两板模的全部分件结构。建模阶段从模具的整体分型面构建入手，先完成型腔与型芯的主体曲面拆分，确保分型面贴合产品的轮廓走向，避免出现倒扣、尖角等不利于脱模的结构缺陷，同时对型腔的进胶点位、流道走向进行了参数化建模，可根据不同注塑材料的流动性参数快速调整流道截面尺寸。结构设计上完整呈现了模具的导向定位系统，导柱导套的配合公差在建模时按照实际生产的H7/f6配合标准预留间隙，同时对顶出系统的顶针排布做了合理规划，顶针位置避开产品的外观面与结构薄弱处，保证顶出过程中产品受力均匀不会出现顶白、变形问题。冷却水路的设计采用随形排布思路，在型芯与型腔内部围绕产品轮廓构建循环水路，水路与模具型腔表面的距离保持均匀一致，确保注塑过程中模温能够均匀传导，减少产品因冷却不均产生的翘曲缺陷。渲染阶段采用金属材质模拟模具的模架钢材，对型腔、型芯的成型面做了高光金属质感处理，对导柱、顶针、紧固螺丝等标准件做了差异化的材质区分，通过半透明剖切视角展示模具内部的装配关系，清晰呈现各部件的配合逻辑。整套设计兼顾了模具的生产实用性与结构合理性，所有结构细节都符合注塑模具的设计规范，可直接用于模具设计的教学参考与结构方案验证，帮助从业者理解注塑模具从分型到顶出的全流程结构逻辑，掌握精密注塑模具的设计要点与结构排布原则。
