男款鞋底注塑成型模具三维结构设计

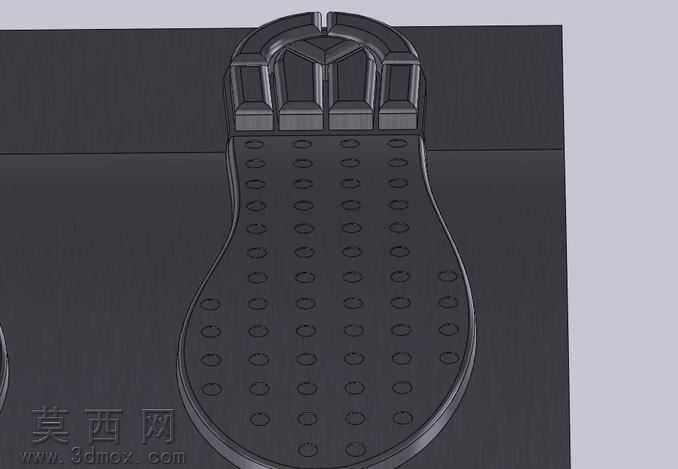

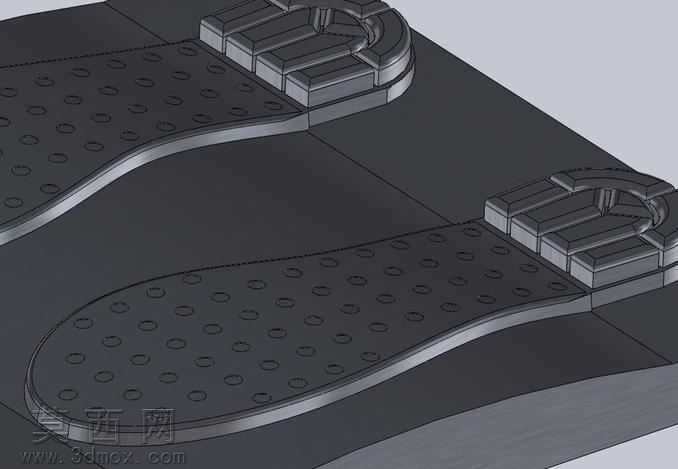

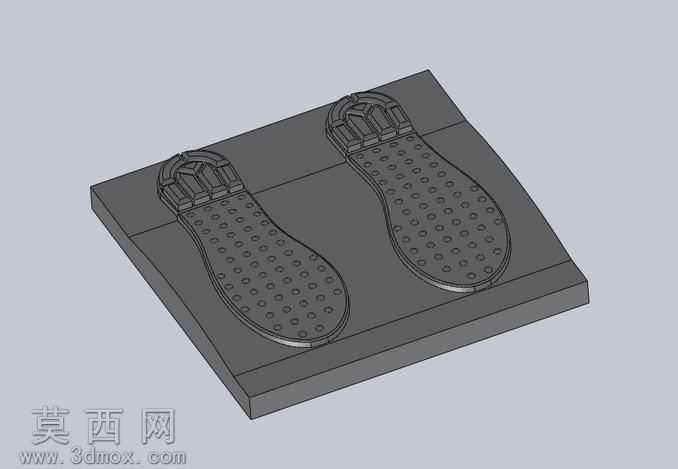

本模型为男款鞋底专用注塑成型模具，整体建模过程严格遵循注塑模具设计规范，以鞋底成品的曲面造型为核心分型依据开展结构搭建。建模初期先完成鞋底外形的精准曲面构建，针对鞋底表面均匀排布的防滑凹孔纹理，采用阵列特征配合布尔运算完成模腔对应凸点结构的生成，确保纹理排布规整、深度一致，完全匹配鞋底防滑设计的功能需求。模具分型面沿鞋底侧边自然轮廓顺滑过渡，无突兀折角，能够有效避免合模时出现溢料飞边问题，同时降低开模过程中产品粘模的风险。模腔部分采用一模两腔的对称布局设计，两个模腔沿模具中心轴线对称分布，能够在单次注塑循环中完成两只鞋底的成型生产，有效提升生产效率，平衡注塑过程中的模腔压力分布，减少产品翘曲变形的概率。模具上的浇注系统、排气结构、冷却水路预留位均按照注塑工艺要求做了合理排布，浇口位置设置在鞋底后跟侧边区域，能够减少浇口痕迹对鞋底外观的影响，同时保证熔融塑胶能够快速均匀填充整个模腔。模型渲染阶段采用金属模具钢材质赋予模仁部分，还原模具钢材的哑光金属质感，对模腔边缘、分型面位置做了精细的倒角处理，避免尖锐棱角带来的应力集中问题，整体结构细节完整，各部件之间的装配关系清晰，合模定位结构精准，能够直观展现鞋底模具的完整工作结构，可作为鞋类注塑模具设计的参考案例，帮助理解鞋模从产品造型到模具结构转化的完整设计逻辑，掌握带表面纹理类注塑产品的模具分型技巧与模腔构建方法。
