精密注塑模具型腔三维结构设计

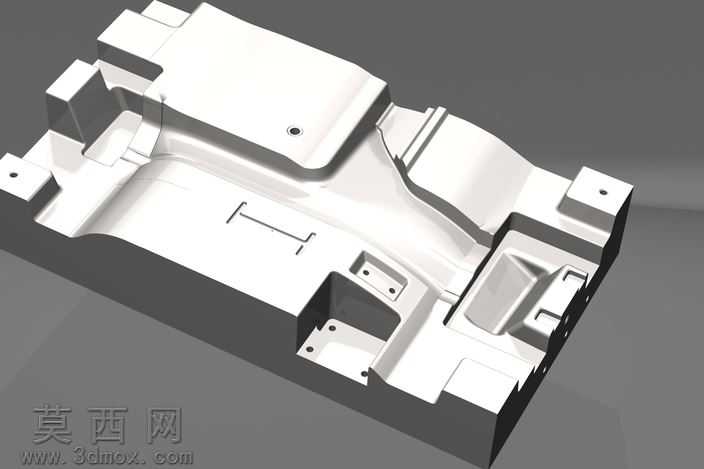

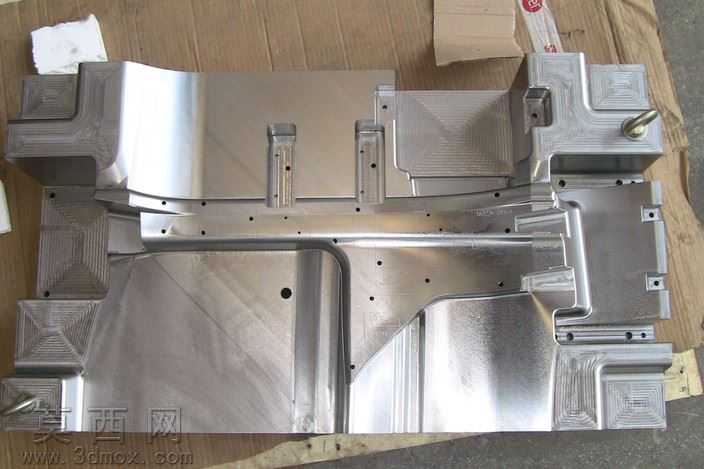

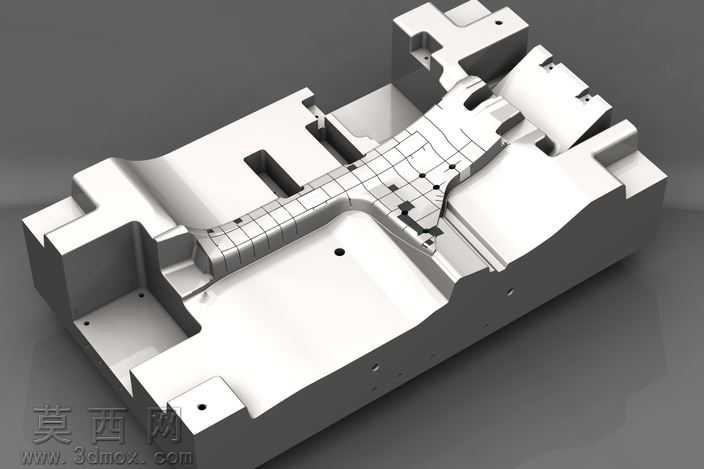

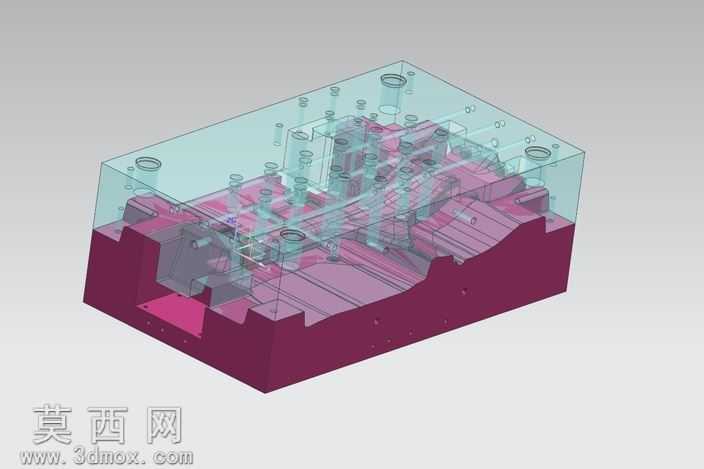

本模型为注塑模具核心成型部件型腔的三维设计成果，建模阶段依托参数化三维设计软件完成全特征构建，首先根据目标注塑件的外形轮廓、壁厚分布与脱模方向，完成型腔主体结构的曲面拆分与实体生成，针对型腔内部复杂的网格状成型面，采用曲面缝合、加厚、布尔运算组合的建模方式，精准还原成型区域的凹凸纹理、定位孔位与侧边安装卡槽结构，所有特征尺寸均预留合理的注塑收缩补偿量，匹配常用热塑性塑料的成型收缩率参数。模型渲染阶段采用金属模具钢材质，赋予表面细腻的磨砂金属质感，通过环境光与定向光源的组合打光，清晰呈现型腔内部的曲面过渡、棱边倒角与安装孔的深度层次，阴影参数调整至柔和不突兀，完整展现型腔的立体结构与加工细节。结构设计上，型腔主体采用整体式镶拼结构，侧边设置多组定位凸台与安装螺孔，用于与模架的精准定位与紧固，型腔边缘设计有适配封胶的贴合面，保证注塑过程中无溢料风险，内部成型面的圆角过渡均做统一处理，避免注塑件出现应力集中与脱模卡滞问题，同时在型腔非成型区域设置有冷却水道的预留安装位，匹配模具温度调节系统的布局需求。设计思路围绕注塑成型的工艺合理性展开，优先保证成型面的尺寸精度与表面光洁度要求，所有安装定位特征均采用标准化尺寸设计，适配常用标准模架的安装规格，结构上兼顾加工可行性与后期维护便利性，复杂成型区域的特征拆分充分考虑铣削加工的走刀路径，避免出现无法加工的死角，同时针对易磨损的成型边缘做了局部加厚处理，提升型腔的整体使用寿命，模型完整还原了模具型腔从成型功能到安装适配的全结构细节，可用于模具设计评审、加工工艺编制与注塑成型模拟的参考使用。
