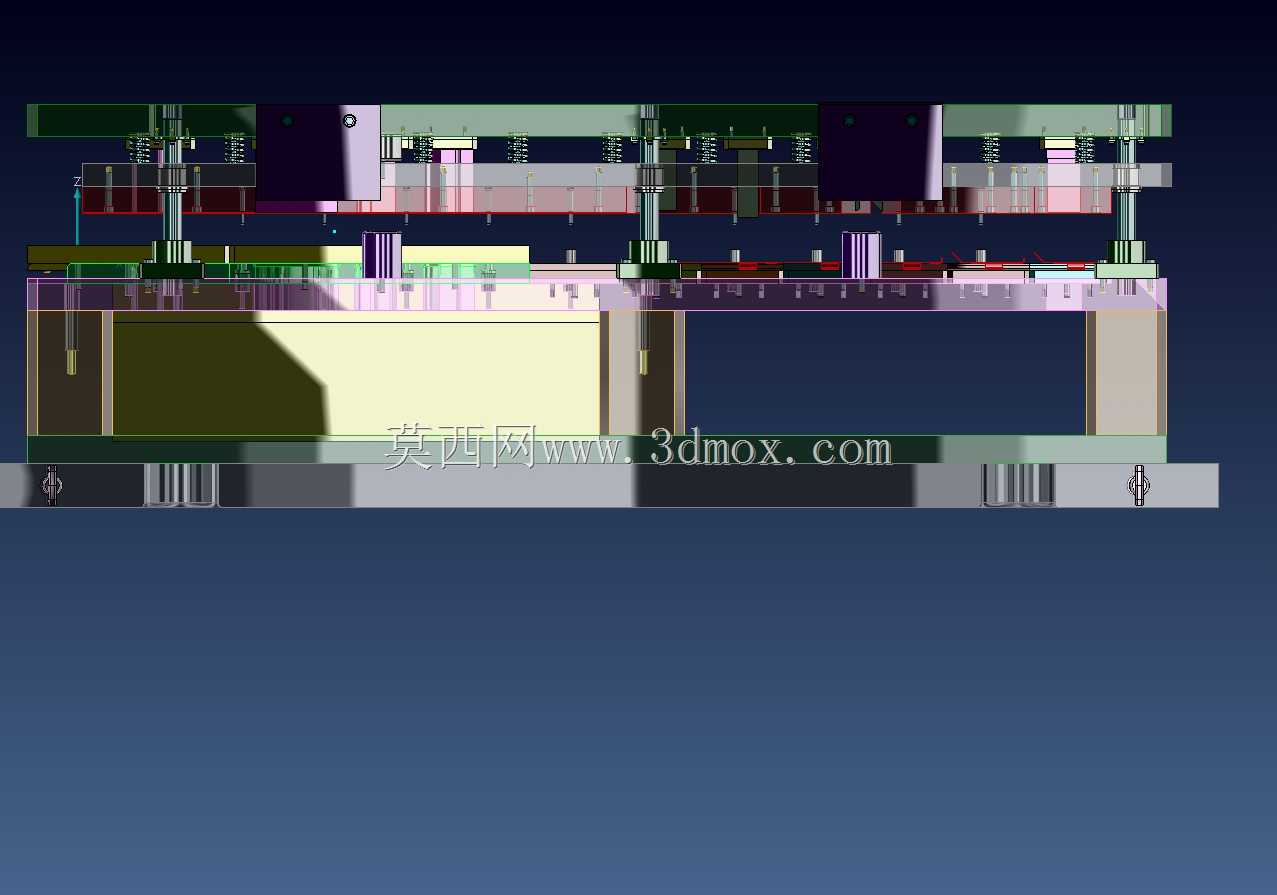

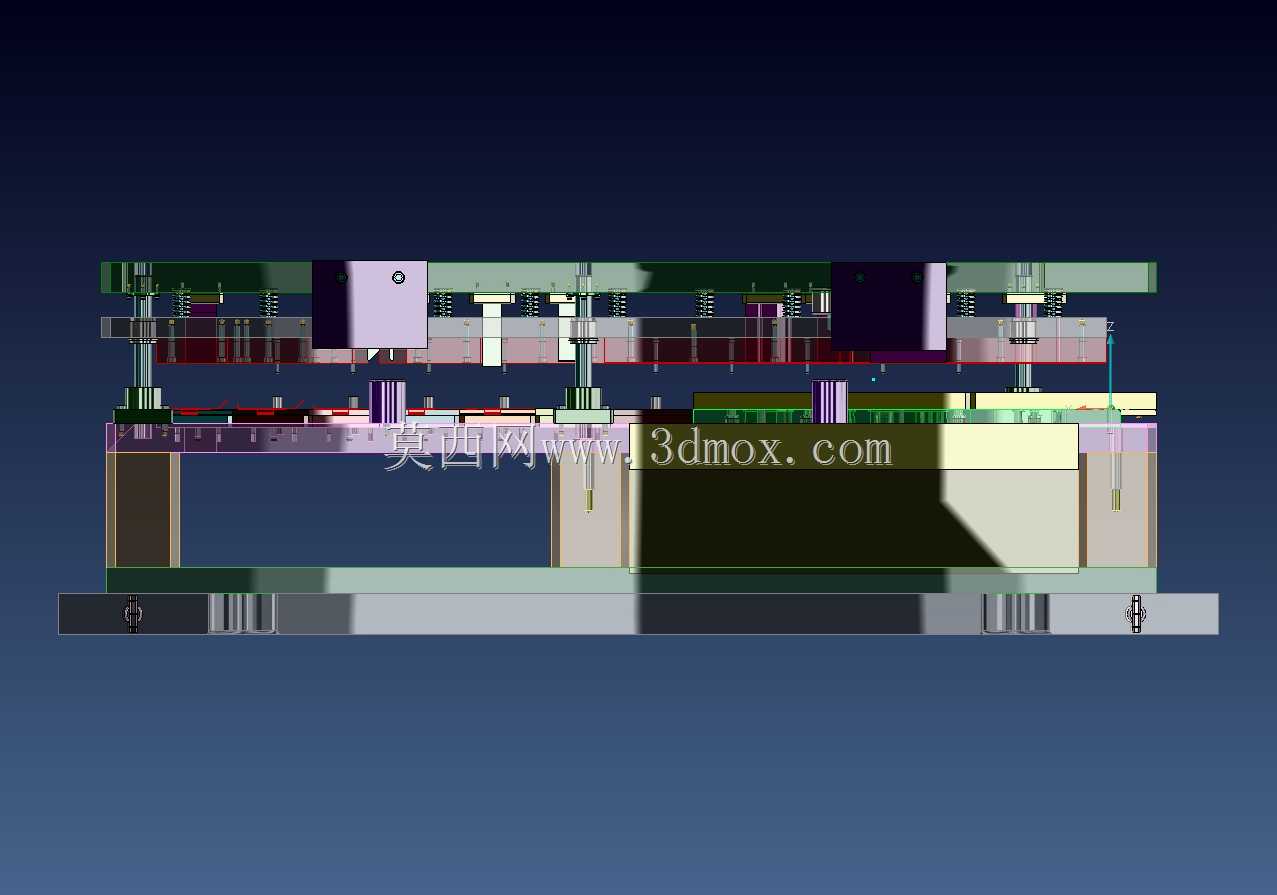

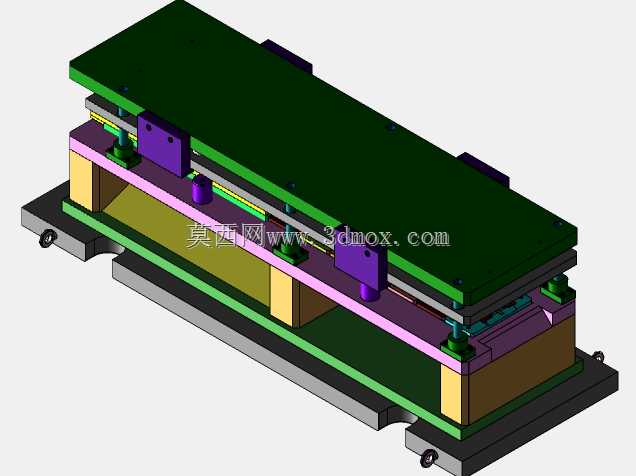

普氏铆接级进冲压模具结构设计

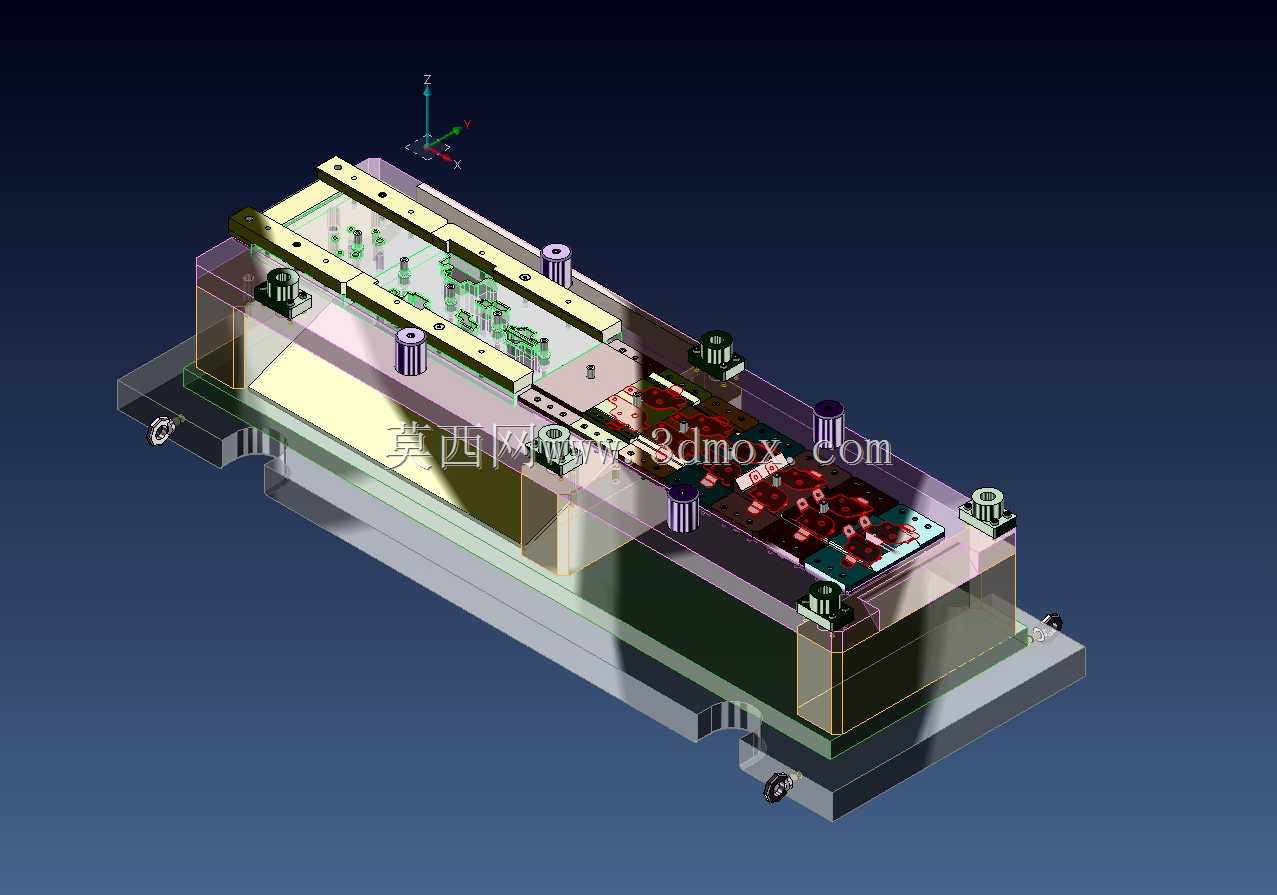

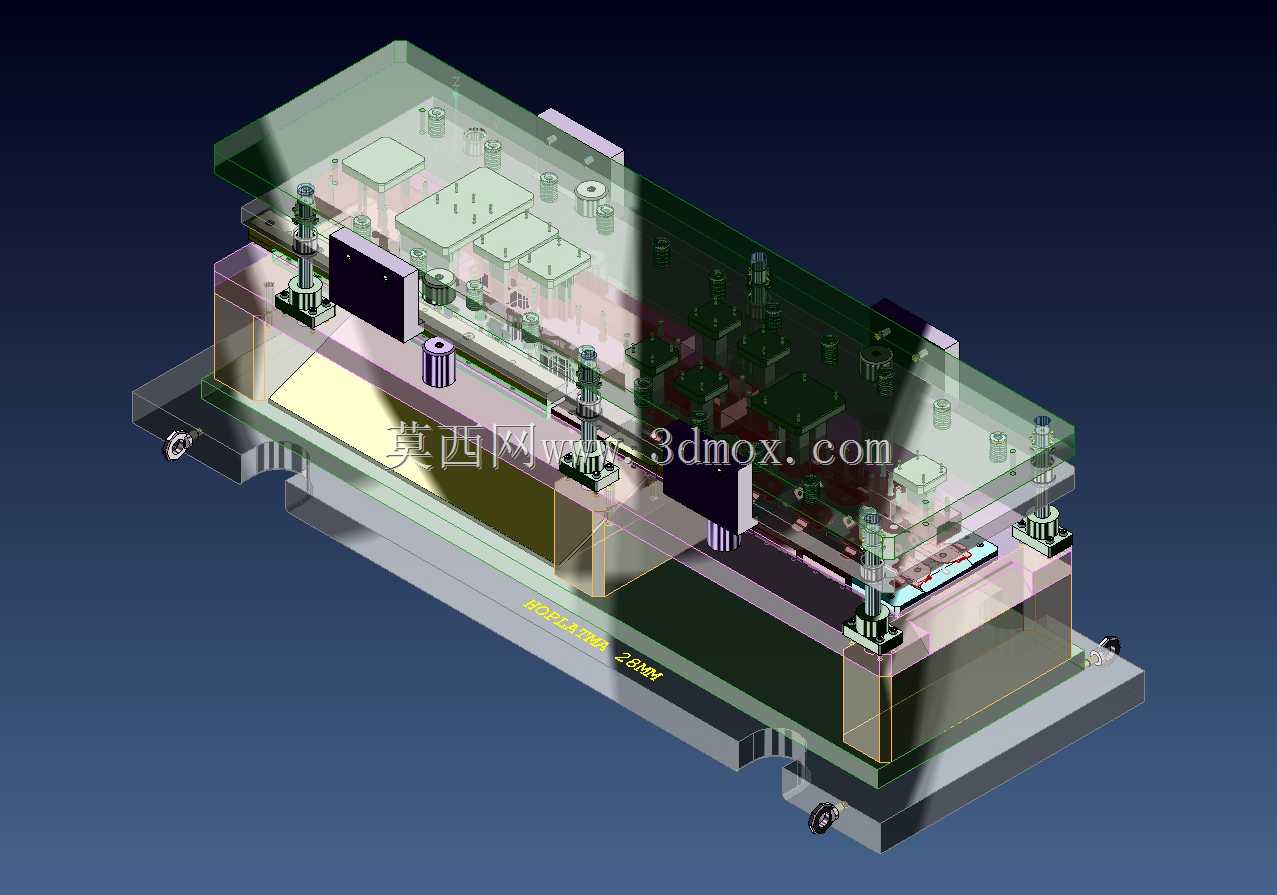

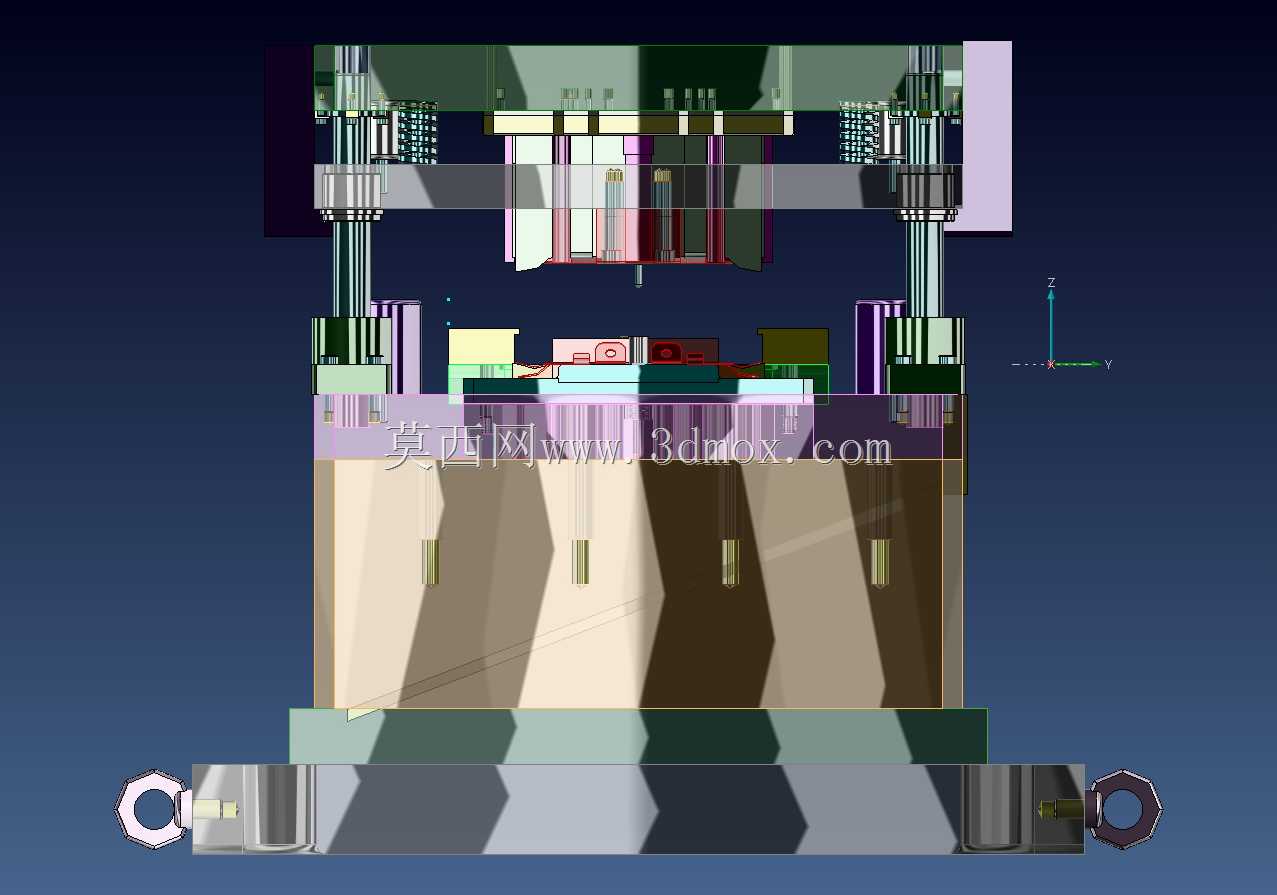

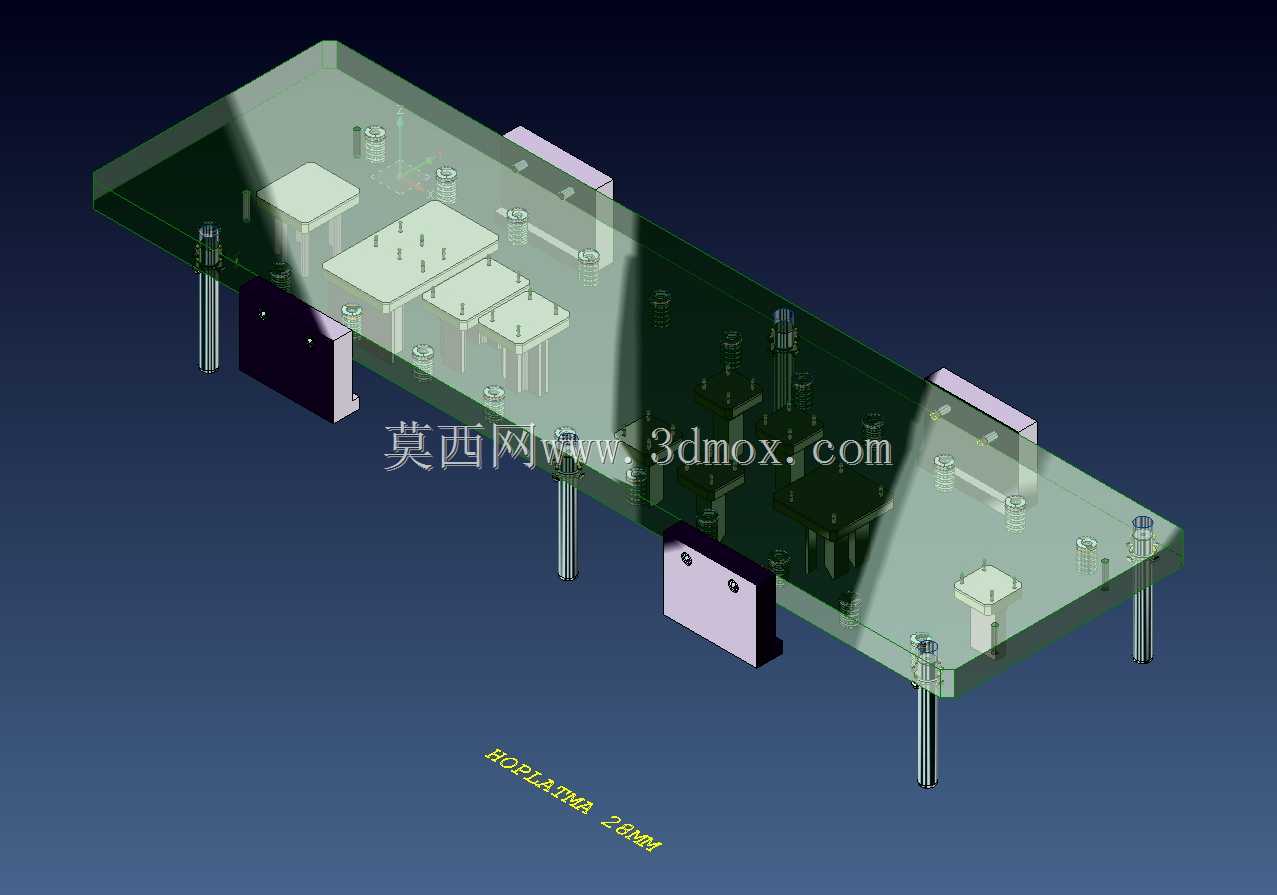

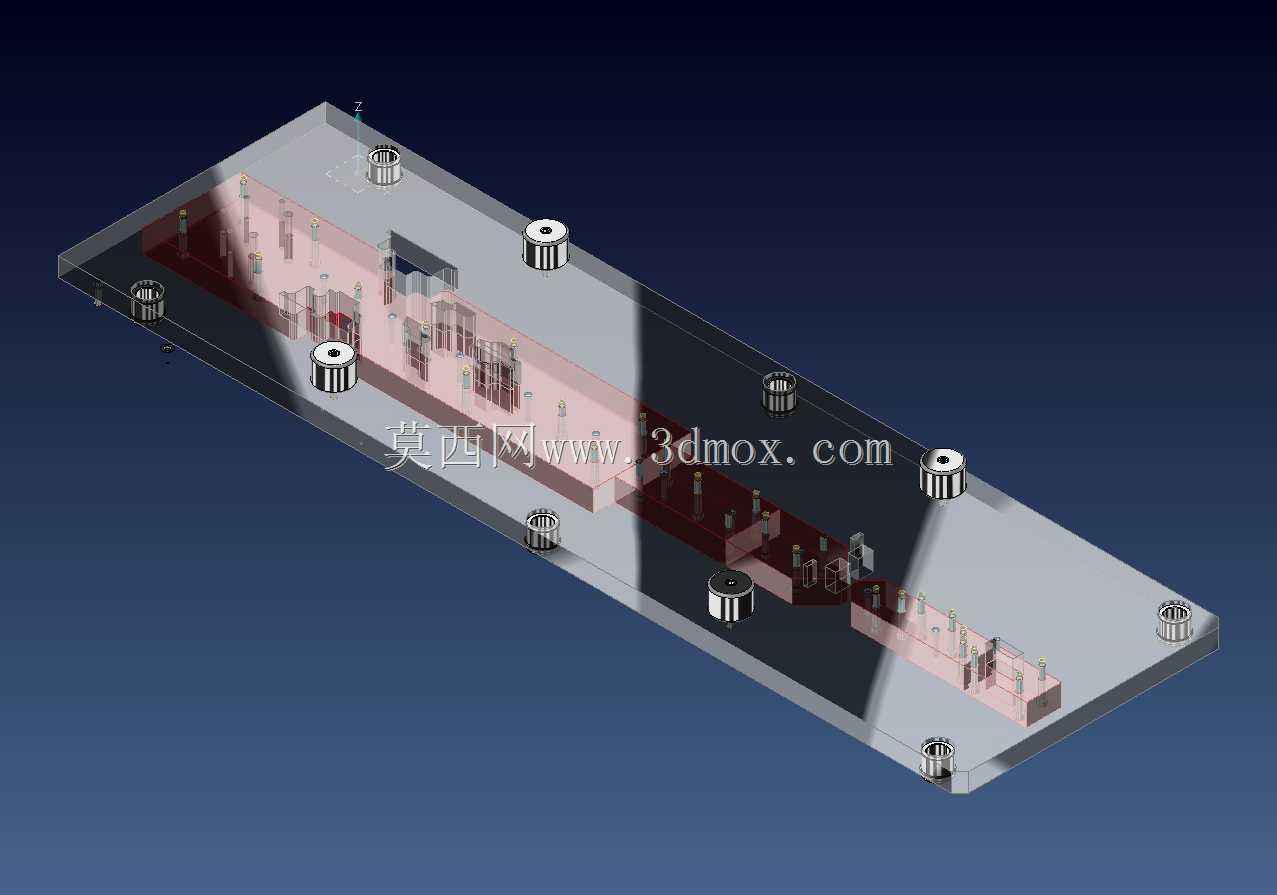

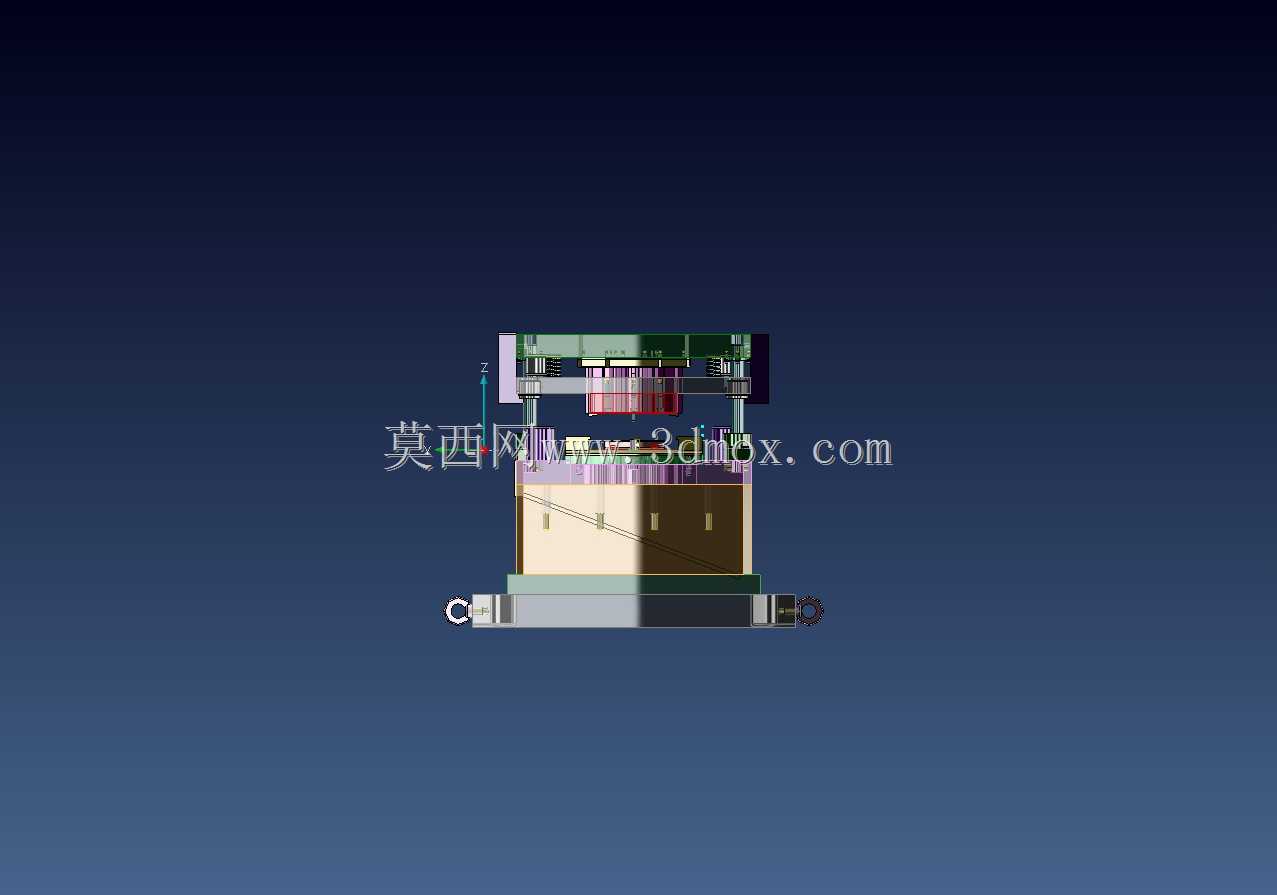

该套级进模主要应用于五金零部件的连续冲压铆接生产场景，适配高速冲床的自动化产线布局，可在单次冲床行程内完成多道冲压工序与铆接装配作业，大幅减少工件周转次数与人工干预环节，有效提升批量生产的加工效率与成品一致性。整套模具采用上下模架的标准导向结构，内置多组独立工位模块，依次排布冲裁、折弯、成型、铆接等工序单元，各工位之间通过精准的步距送料机构实现料带的连续输送，料带在模内完成全部加工流程后直接输出成型工件，无需额外的二次装夹定位。模具的上模部分集成了冲头固定板、卸料板与弹性卸料组件，可在冲压回程时顺利将料带从冲头上剥离，避免带料问题影响连续生产；下模部分设置了对应工位的凹模镶块、定位销与顶出机构，各镶块采用模块化设计，磨损后可单独更换，降低后期维护成本。模架四周配置了独立的导柱导套导向组件，保证上下模合模时的同轴精度，导向部件采用耐磨合金材质，可承受长期高速冲压的往复磨损，延长模具整体使用寿命。模具的安装边界适配常规吨位的开式或闭式冲床工作台尺寸，上下模座预留了标准的模柄安装孔与压板固定槽，可快速完成在冲床上的装夹定位，模内预留的废料滑落通道可将各工位产生的冲压废料直接导出至机床废料收集区，避免废料堆积在模腔内造成模具损伤。整套模具的设计充分考虑了连续冲压的稳定性需求，各工位的冲压力经过均衡分配，避免偏载造成的导向部件磨损，弹性元件的选型经过力学验算，保证卸料力与压料力匹配不同工序的加工需求，铆接工位的结构设计可保证两个冲压件的铆接强度满足行业通用标准，成型后的工件无明显毛刺与变形，尺寸公差可控制在精密五金件的要求范围内。
