多规格条料群组冲孔冲裁工装

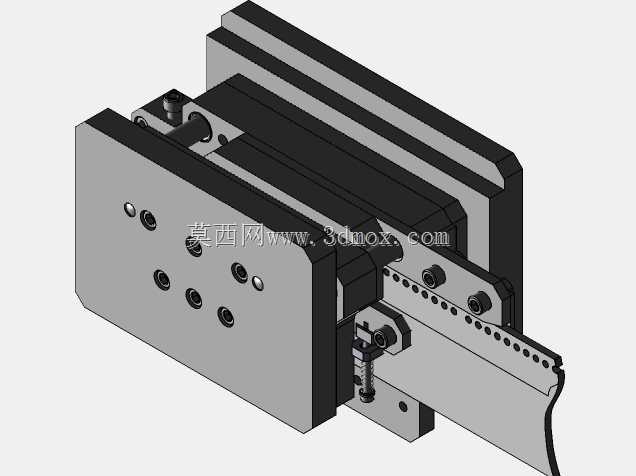

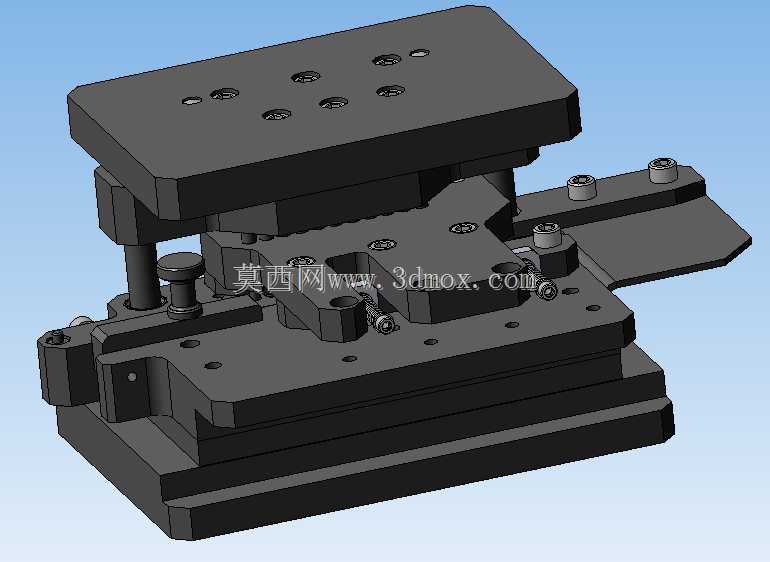

这款冲裁工装主要面向五金冲压加工场景，适配不同宽度规格的金属条料批量冲孔作业，在五金零部件、钣金加工、电子五金件生产的冲压工序中应用广泛，能够替代传统单孔逐次冲压的低效作业模式，大幅提升条料类工件的孔位加工效率与一致性。工装核心功能为在连续送进的条料上一次性完成群组排布的孔位冲裁，可根据加工需求适配不同孔距、不同孔径的群组孔加工要求，冲裁过程中能够自动对不同宽度的条料完成定位导向，避免条料送进过程中出现偏移，保证孔位的形位公差符合加工精度要求。从设计思路来看，这款工装采用模块化的凸凹模组合结构，冲头组件可根据实际加工的孔位排布需求快速更换，适配多品种小批量的条料冲孔加工需求，无需重新制作整套工装即可切换加工规格，有效降低生产换型成本。导向结构采用双侧可调式定位挡板，可根据条料宽度快速调整导向间距，调整过程无需复杂拆装，适配宽度范围内的各类金属条料送进定位，保证送料过程顺畅无卡滞，同时避免条料窜动影响冲裁精度。整体工装的安装边界适配常规开式压力机的工作台安装尺寸，模柄采用标准规格设计，可直接与常规冲压设备的滑块连接固定，无需额外制作连接转接件，上下模座采用高强度铸铁材质，保证长期冲裁作业过程中的结构刚性，减少冲压过程中的形变对加工精度的影响。冲裁工位下方设置有漏料通道，冲裁产生的废料可直接通过通道滑落至设备下方的废料收集区域，无需人工频繁清理工位废料，提升连续作业的流畅度。在实际生产应用中，这款工装可配合自动送料机构实现连续无人化冲压作业，单次冲压行程即可完成整组孔位的冲裁加工，相比单孔冲压工艺，加工效率可提升数倍，同时孔位之间的位置精度由工装本身的加工精度保证，完全避免人工定位产生的误差，成品孔位的一致性远高于传统逐孔加工工艺，尤其适合批量生产的条料类带孔五金件加工场景，能够有效降低生产过程中的人工成本与不良品率。
