多工位工件定位夹紧工装夹具结构设计

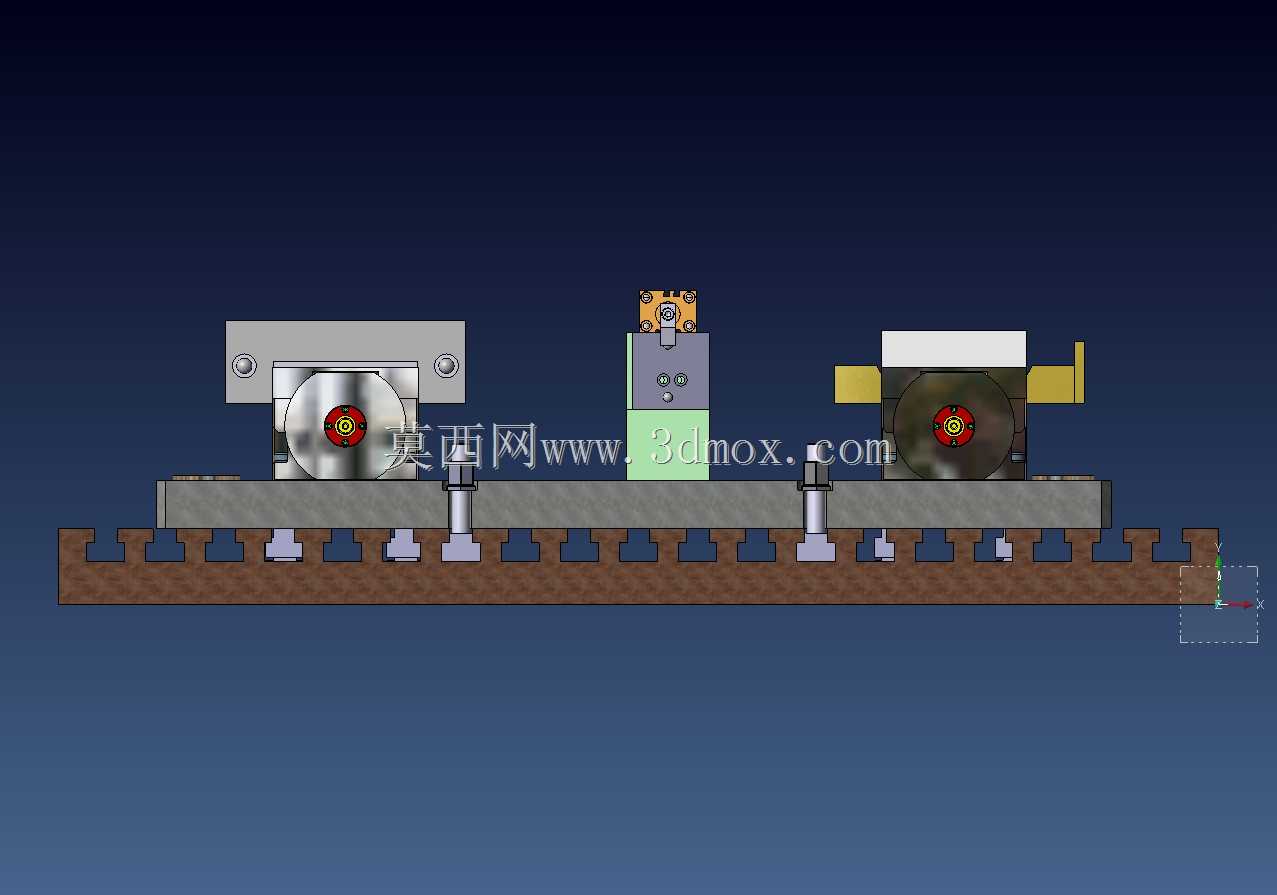

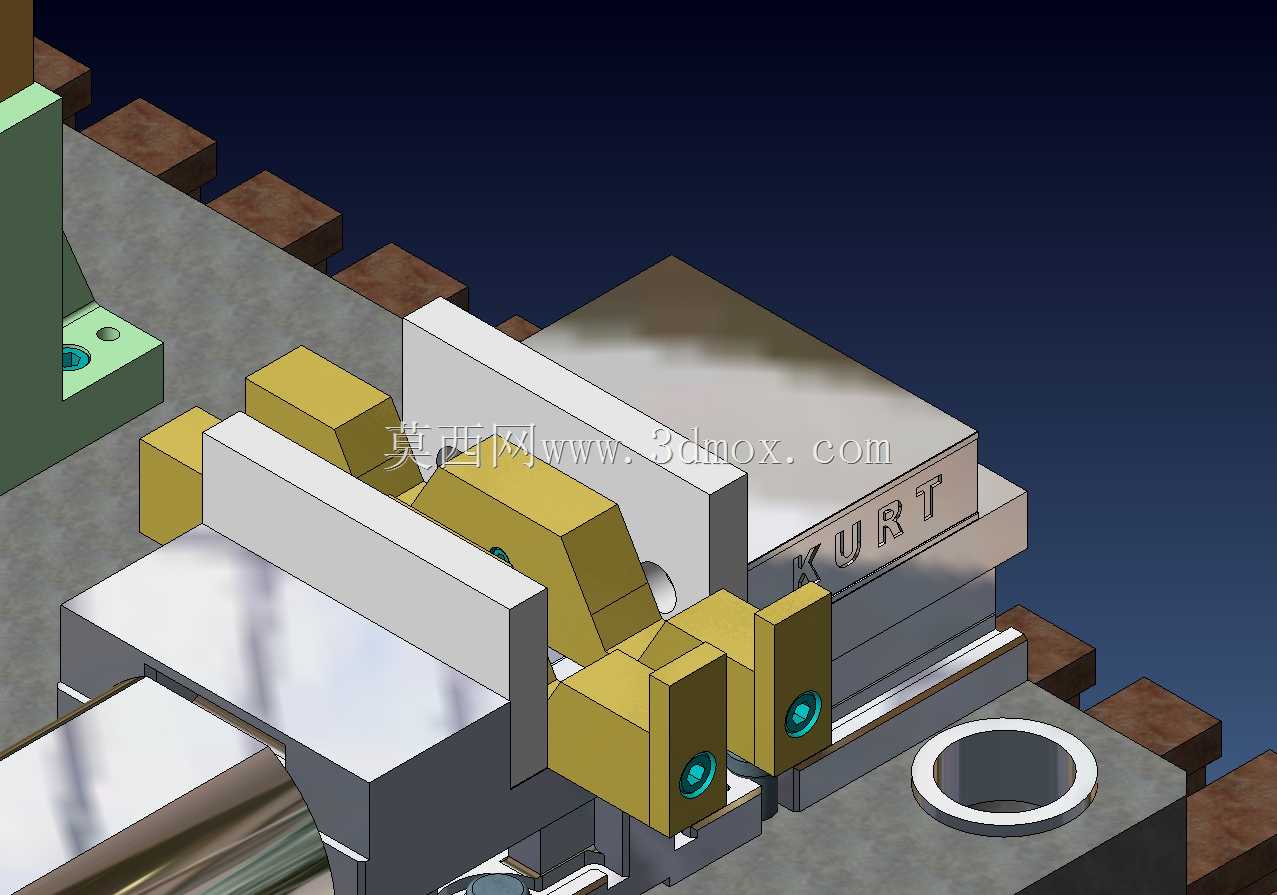

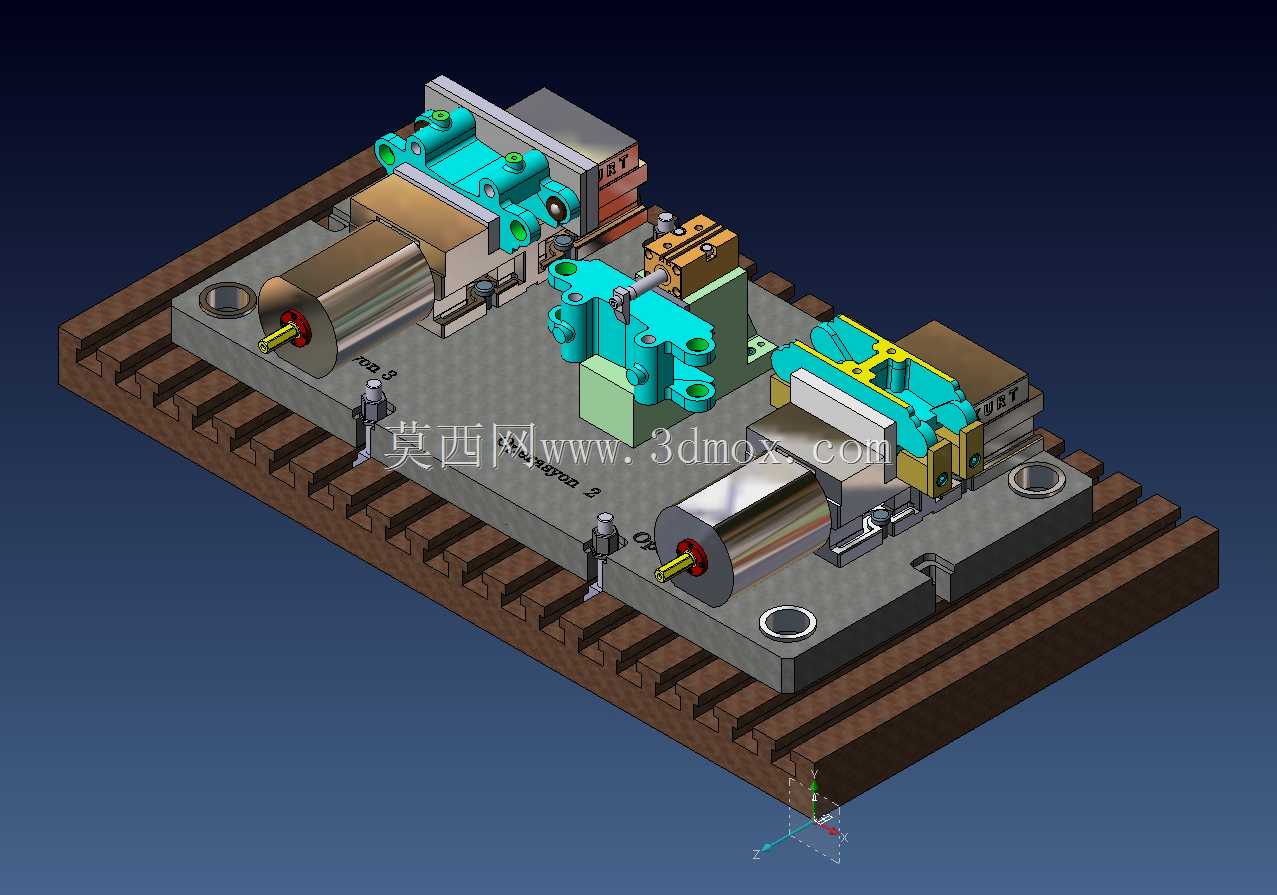

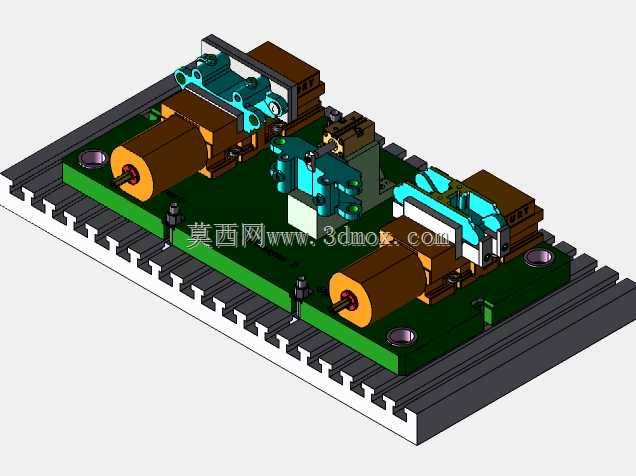

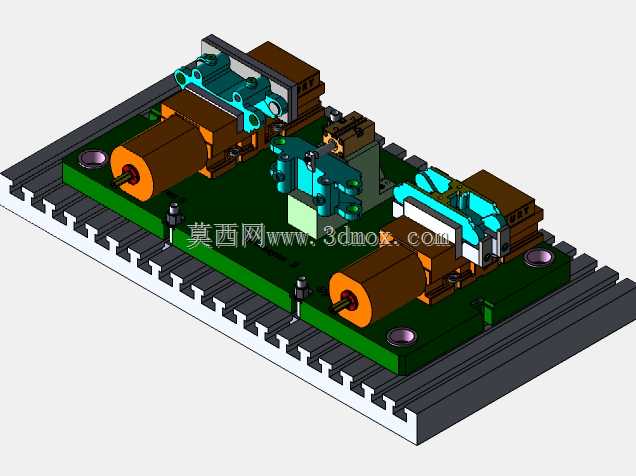

这套工装夹具主要应用于机械加工工序中的工件精准装夹场景，适配中小批量精密零件的铣削、钻孔、检测等多工序加工需求，能够在同一安装基准下完成不同工位的工件固定，大幅减少工件重复装夹带来的定位误差，提升加工一致性与生产效率。整套夹具采用底板集成式布局，以整块高强度合金钢板作为安装基座，基座四周预留标准安装孔位，可直接固定在机床工作台或者检测平台台面上，安装边界适配常规中小型加工设备的工作台尺寸，无需额外改造安装接口即可快速部署。夹具共设置三个独立装夹工位，两侧工位采用立式导向夹紧结构，搭配带缓冲垫的压块与垂直导向柱，可对轴类、套类零件实现径向定心与轴向压紧，压块接触面镶嵌聚氨酯缓冲层，避免装夹过程中划伤工件表面，同时保证夹紧力均匀分布，防止薄壁工件装夹变形。中间工位采用模块化组合夹紧设计，可根据不同外形的工件快速更换定位块与压头，适配异形件、平板类零件的装夹需求，定位块上设置多组定位销孔，可实现工件的快速找正，重复定位精度控制在0.02mm以内，满足精密加工的公差要求。整套夹具的设计思路围绕通用性与高精度展开，在保证装夹刚性的前提下尽可能简化操作流程，所有夹紧操作均可通过标准扳手完成，无需专用工具，工位之间预留足够的操作空间与刀具走刀空间，避免加工过程中刀具与夹具发生干涉。各工位的夹紧力可通过调整锁紧螺栓的扭矩进行适配，针对不同材质、不同刚性的工件灵活调整装夹力度，既保证加工过程中工件不会发生位移，又不会因夹紧力过大造成工件形变。基座表面做发黑防锈处理，所有运动部件均做淬火硬化处理，提升夹具的耐磨性能与使用寿命，日常维护仅需定期在导向柱接触面涂抹润滑脂即可，维护成本极低。这套夹具可直接集成到自动化生产线的上料工位，搭配气动或者液压驱动元件即可实现自动装夹，适配自动化加工的升级需求，也可作为独立工装用于普通机床的手工装夹作业，适配不同生产规模的加工场景。
