适配三合一手机镜头的ESP32 CAM转接结构

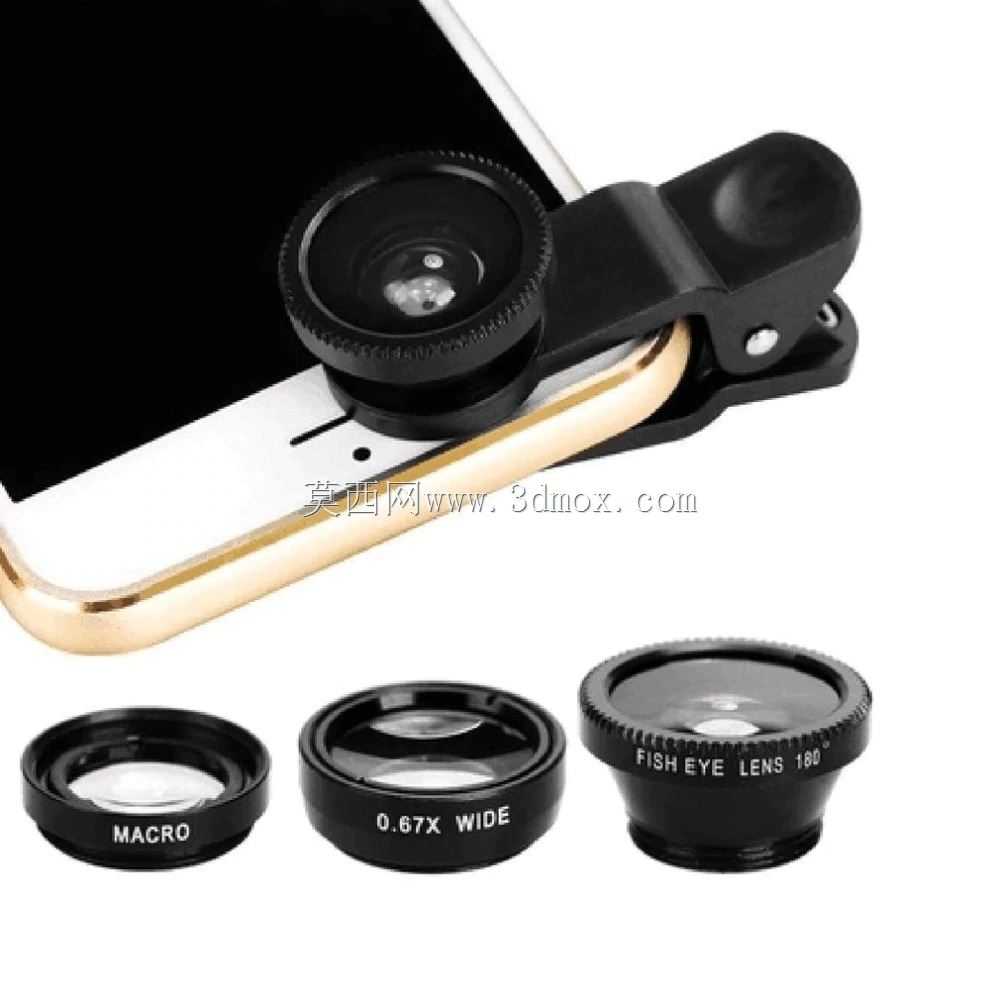

这款转接结构主要面向嵌入式视觉开发、DIY智能监控场景设计，核心作用是实现ESP32 CAM摄像头模组与市售三合一智能手机外接镜头套件的物理对接，解决模组原生镜头焦距固定、视角受限，无法直接适配通用外接手机镜头的痛点，让开发者可以低成本拓展ESP32 CAM的拍摄视角与成像效果，尤其适配17mm直径接口的鱼眼镜头，满足大广角监控、全景图像采集、特殊视角拍摄等场景的使用需求。

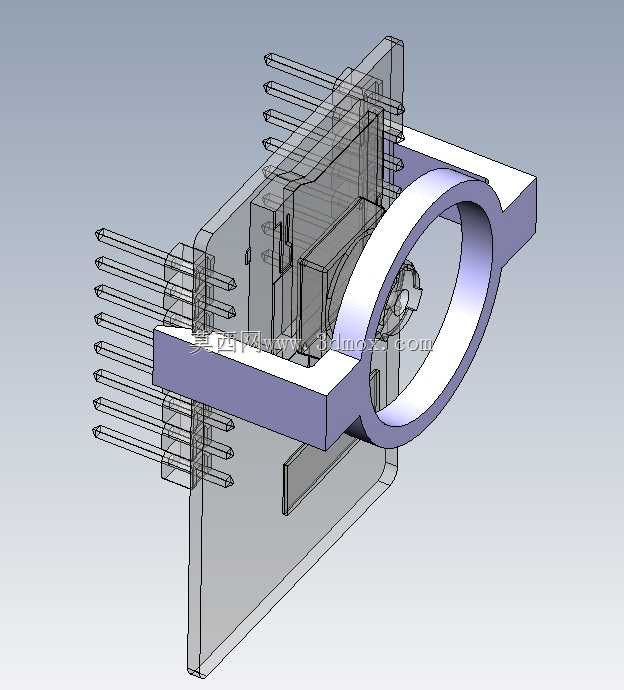

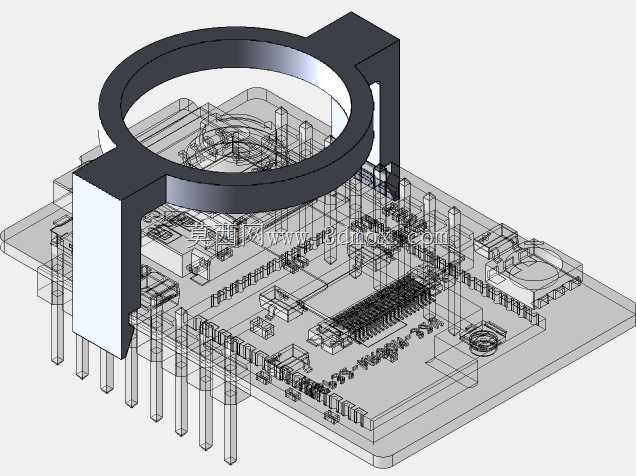

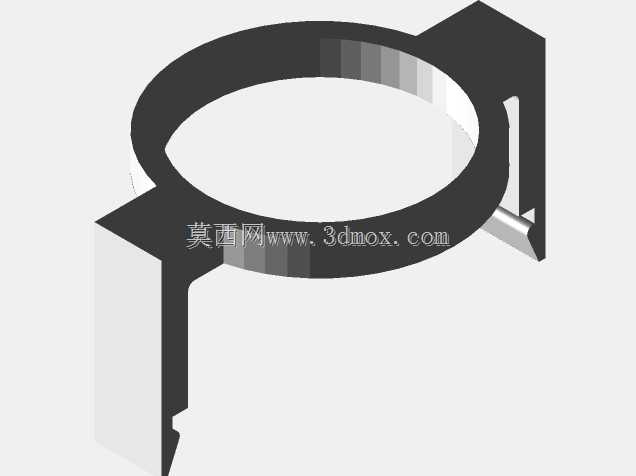

设计过程中充分考虑了ESP32 CAM模组的安装边界，整体采用板式支撑结合环形镜头座的结构形态，主体支撑板完全匹配ESP32 CAM开发板的外形轮廓，预留了所有排针的避让空间，不会干涉模组原有引脚的接线与外接扩展，安装时可直接将模组卡入支撑板的定位槽内，无需额外打孔或修改原有硬件，拆装便捷。前端的环形镜头座严格对齐模组上OV2640相机的光轴中心，内圈直径匹配通用手机镜头的标准卡扣尺寸，可直接旋入或卡入三合一镜头套件的不同镜头，保证镜头与传感器的同轴度，避免出现成像偏心、边缘虚焦的问题。

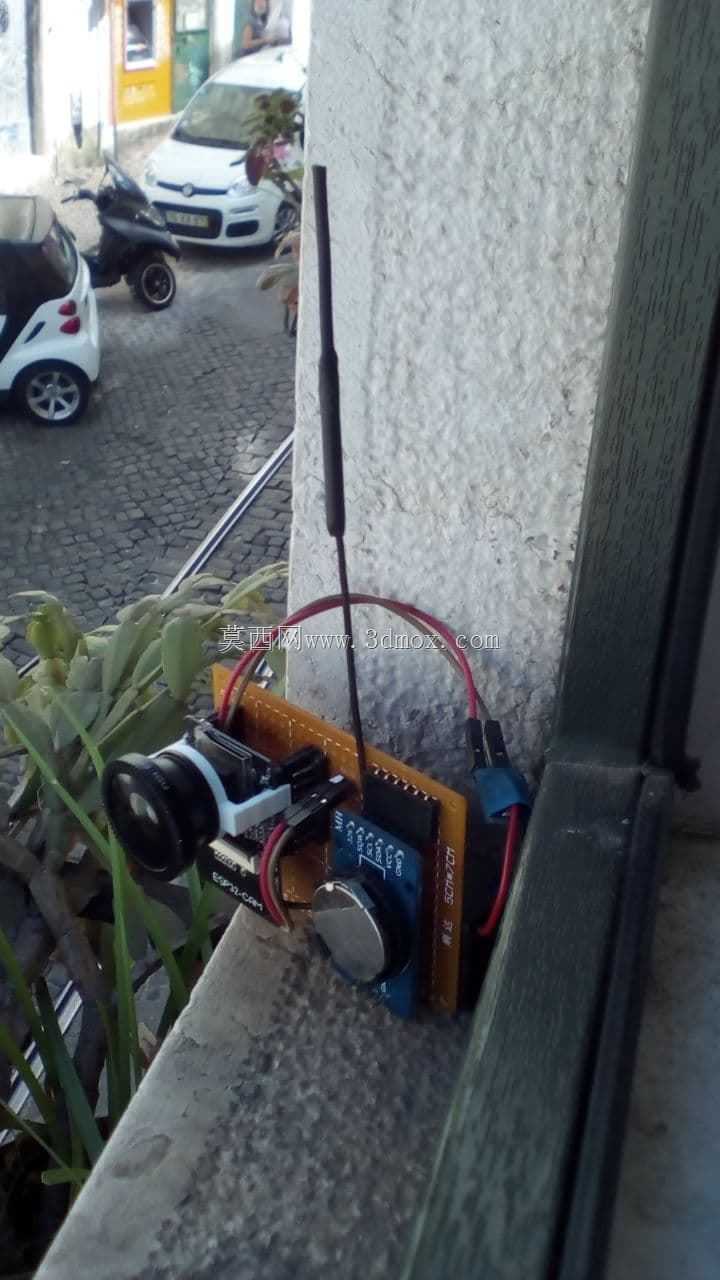

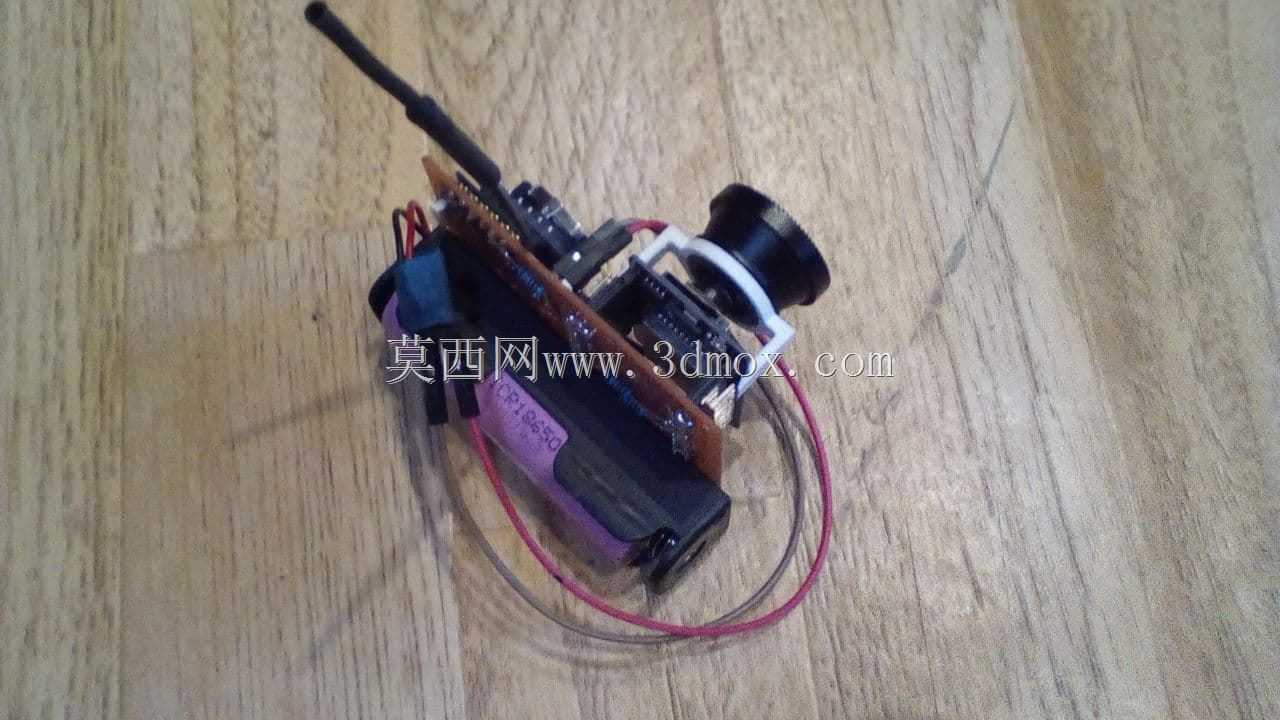

针对鱼眼镜头的适配需求，结构设计时特意调整了镜头座与传感器的间距，当安装17mm直径鱼眼镜头时，镜头的后焦面刚好匹配OV2640传感器的成像焦平面，无需额外调整模组硬件，配合固件中摄像头方向的参数调整，即可输出清晰合焦的大视角图像。整体结构的外形尺寸紧凑，安装后不会额外占用过多空间，既可以固定在桌面用于静态图像采集，也可以搭载在移动机器人、小型无人机上作为视觉感知模块，还能配合开源的网页监控固件，实现低延迟的实时画面传输，满足嵌入式开发、创客DIY、小型智能监控项目的多样化使用需求。结构的受力分布经过优化，环形镜头座与支撑板之间通过加宽的连接臂强化支撑，即使频繁更换不同镜头也不会出现结构变形，长期使用仍能保证光轴对位精度，适配不同拍摄场景的镜头切换需求。
