异形多孔位安装连接固定板结构设计

这款异形安装固定板是工业装配场景中常用的基础连接构件，主要应用于小型机电设备、自动化执行模组、教学实验装置的机架与功能部件之间的衔接固定，能够在紧凑的安装空间内实现多部件的定位与载荷传递，适配非规则布局的安装点位需求，解决标准规格安装板无法适配特殊排布结构的问题。

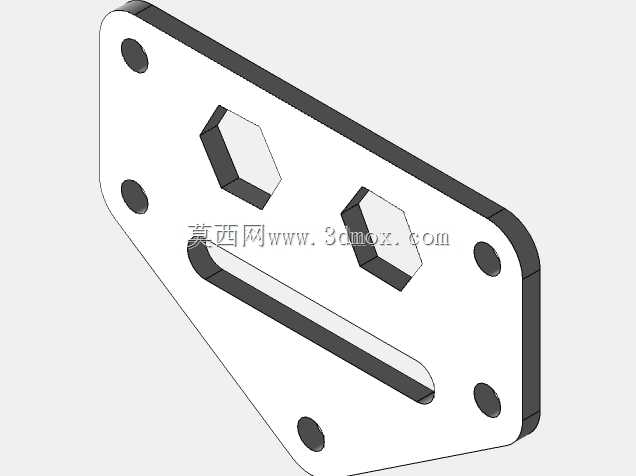

从功能特性来看，板体上设置的六个圆形通孔为螺栓安装位，均匀分布在板体边缘区域，可通过标准紧固件将板体稳定锁附在基准安装面上，保证连接后的整体刚性，避免设备运行过程中出现板体偏移、松动的问题。板体中部的两个正六边形通孔为异形适配孔，主要用于对应外六角结构的定位销、锁紧件或者传动杆件的穿设与限位，能够限制配套部件的周向转动，无需额外添加防转结构即可实现部件的定位约束，减少装配工序与额外零件的使用。板体上的长条形腰型孔为调节位，可允许配套连接部件在腰型孔的长度方向上进行一定范围的位置调整，适配装配过程中的公差累积补偿，也可满足不同工况下部件的位置微调需求，降低安装时的对位精度要求，提升装配容错率。

在设计思路上，整体板体采用不规则的多边形轮廓，完全根据实际安装空间的边界进行适配设计，去除了不必要的冗余结构，在保证结构强度的前提下尽可能减轻板体自重，同时避免与周边其他部件产生运动干涉。板体边缘做了倒角处理，既可以去除加工产生的毛刺锐边，避免装配过程中划伤操作人员，也能在安装时起到导向作用，方便板体快速卡入安装位。所有孔位的位置精度均按照机械装配的通用公差要求设计，圆形安装孔的孔径适配常用的M4、M5规格螺栓，六边形孔的对边尺寸与标准外六角紧固件的尺寸匹配，腰型孔的宽度与对应螺栓的杆径适配，长度方向预留了足够的调节余量，能够覆盖多数小型机电连接场景的调节需求。

从安装边界来看，该板体整体厚度适中，既保证了足够的支撑强度，不会在承受常规载荷时出现弯折变形，也不会占用过多的轴向安装空间，适合在空间紧凑的设备内部使用。板体的外轮廓尺寸根据孔位排布进行优化，最外侧边缘与各安装孔的中心距离满足螺栓安装时的扳手操作空间要求，无需额外预留操作缺口即可完成紧固件的锁紧作业，适配垂直安装、水平安装、侧装等多种安装姿态，可广泛应用在各类小型非标设备、教学实训装置、创客项目的结构搭建中。
