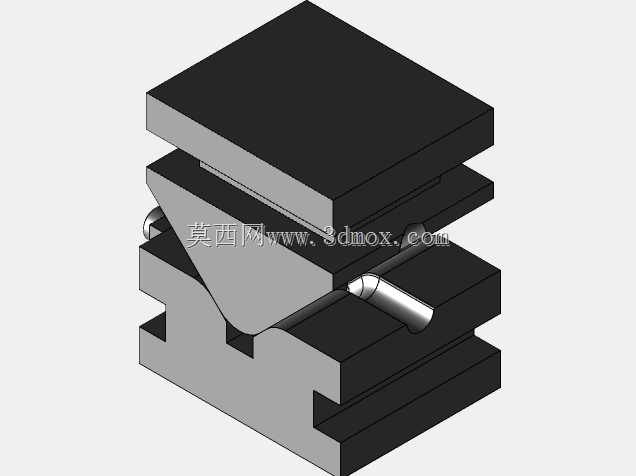

金属型材折弯成型专用工装夹具结构

这款折弯成型工装主要面向金属型材冷弯加工场景，在五金制品、钢结构小件、钣金加工、金属家具生产等领域都有广泛的应用空间，主要用于完成扁钢、方管、小型角铁等型材的指定角度弯折作业，替代传统人工划线敲打折弯的低效模式，也能适配小型压力设备完成批量工件的成型加工，大幅降低折弯过程中的型材变形、角度偏差问题。工装整体采用模块化的结构设计思路，核心定位模块根据常用型材的截面尺寸做了适配型的卡槽设计，作业时只需将待加工型材卡入定位槽内，调整好折弯挡块的对应位置，即可通过外力施压完成弯折动作，不需要反复测量划线，单次装夹就能保证折弯角度的一致性，即使是新手操作人员也能快速上手，有效降低对工人操作经验的依赖。工装的折弯受力部位做了加厚强化处理，接触型材的位置做了圆角过渡设计，避免折弯过程中刮伤型材表面，也能减少应力集中导致的工装开裂问题，延长工装的整体使用寿命。在安装边界上，这款工装的底座预留了标准的设备安装孔位，可以直接固定在普通压力机工作台、手动压力台或者钳工工作台上，不需要额外做复杂的改装适配，整体外形紧凑，占用工作台面空间小，即使是小型加工车间的工位也能轻松布置。定位挡块采用可调节式设计，能够根据不同的折弯长度需求灵活调整位置，适配多种不同规格尺寸的型材折弯需求，不需要更换整套工装就能完成多规格产品的加工，有效降低生产端的工装投入成本。工装整体的受力路径经过优化，施压时的作用力能够均匀传导到型材的折弯受力点，避免型材出现局部凹陷、弯折处起皱等常见的折弯缺陷，成型后的工件折弯处弧度均匀，角度精度能够满足常规五金加工、钢结构小件的装配要求，不需要后续额外的校形工序，能够有效缩短整个工件的加工流程，提升车间的整体生产效率。
