管材指销孔加工专用钻模夹具

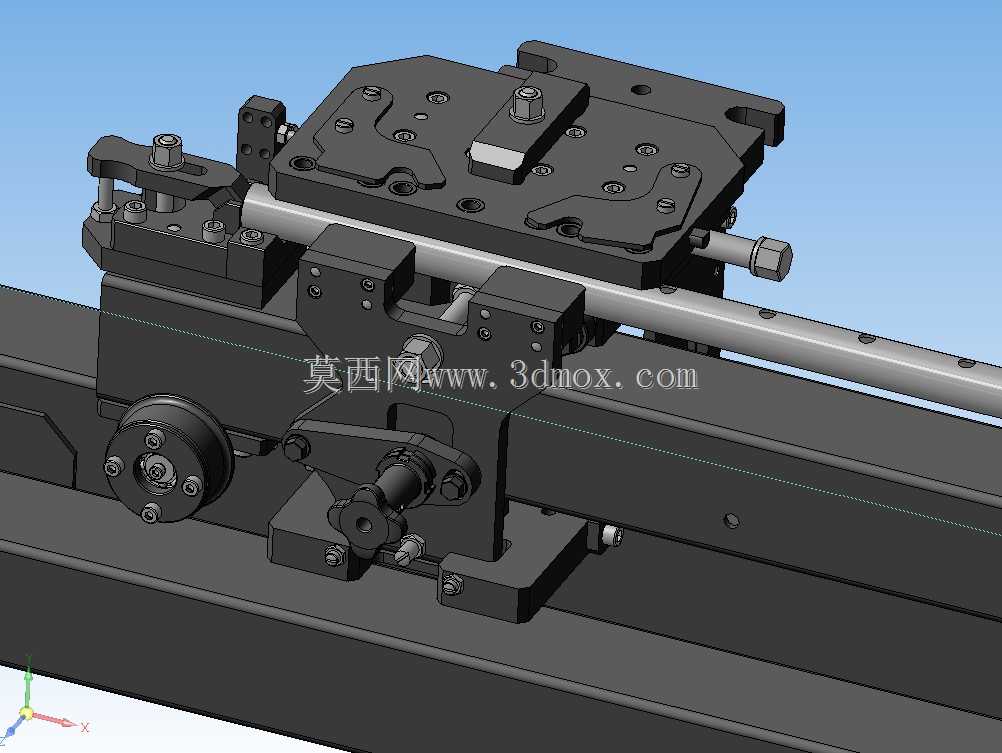

这款钻模夹具是针对长条形金属管材外壁指销类径向孔加工场景开发的专用工装，主要应用于机械加工车间的管材类零件批量钻削工序，可适配普通台钻、立式钻床等常规加工设备，解决长管材径向孔加工时定位不准、装夹效率低、孔位同轴度偏差大的行业痛点。在实际生产场景中，长管材类零件的径向销孔加工一直是工序难点，常规平口钳装夹无法保证管材的周向定位精度，划线找正的方式不仅耗时久，还容易因管材转动导致孔位偏移，后续装配时销钉无法顺利穿入，直接影响整根管材的装配精度。这款夹具采用模块化的定位夹紧结构，底座部分预留了与机床工作台匹配的安装槽孔，可直接通过T型螺栓固定在钻床工作台面上，整体安装边界紧凑，不会占用过多工作台操作空间，适配多数中小型钻床的工作台尺寸。夹具的核心定位结构采用V型支撑座搭配轴向定位挡块的组合，V型座可适配一定直径范围内的圆形管材，轴向挡块可根据管材的加工长度调整位置，保证每根管材的轴向加工位置一致，周向定位结构搭配快速夹紧压块，装夹时只需将管材推入V型座抵紧轴向挡块，扳动夹紧手柄即可完成锁紧，无需反复找正划线，单根管材的装夹时间可缩短至数秒，大幅提升批量加工的效率。夹具上方的钻模板采用可换钻套设计，钻套的内孔尺寸与待加工指销孔的钻头尺寸匹配，钻套位置经过精准计算，可保证钻头进给时的垂直度，避免钻孔偏斜，同时钻模板与夹紧机构采用联动设计，夹紧到位后钻模板自动对准加工位置，无需额外调整。整体结构采用高强度钢材加工，关键定位面经过淬火处理，耐磨性能优异，长期使用也不会因磨损导致定位精度下降，夹紧机构采用肘节式省力结构，操作人员无需施加过大的力即可完成牢固夹紧，同时避免装夹时管材被夹变形。该夹具还预留了多工位扩展接口，可根据生产需求加装多组钻削单元，实现单根管材上多个径向孔的一次装夹加工，进一步减少重复装夹带来的误差，非常适合五金加工、汽配零件生产、工程机械配件加工等行业的管材类零件批量加工场景，可有效降低操作人员的技能要求，即使是新手也能快速加工出符合精度要求的销孔，稳定保证产品的加工一致性。
