支架折弯成型冲压模具结构设计

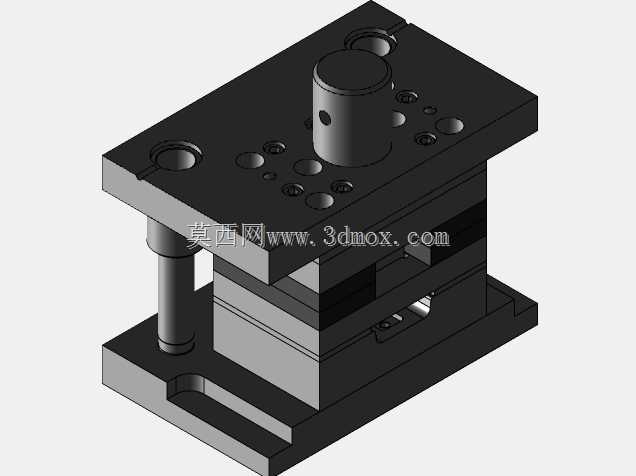

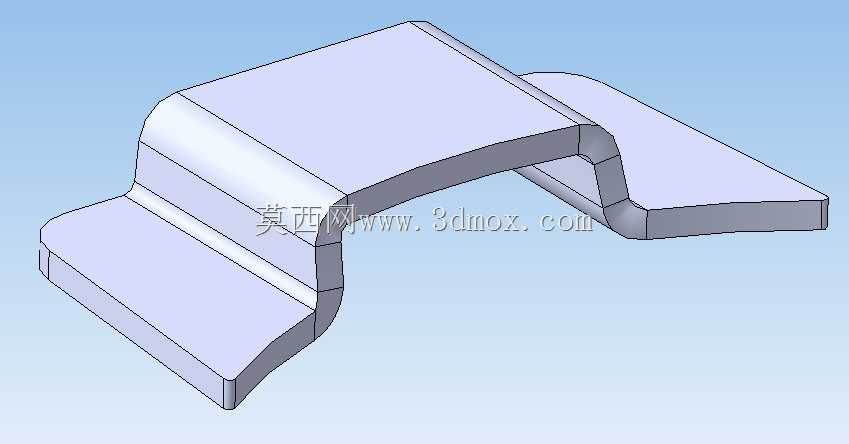

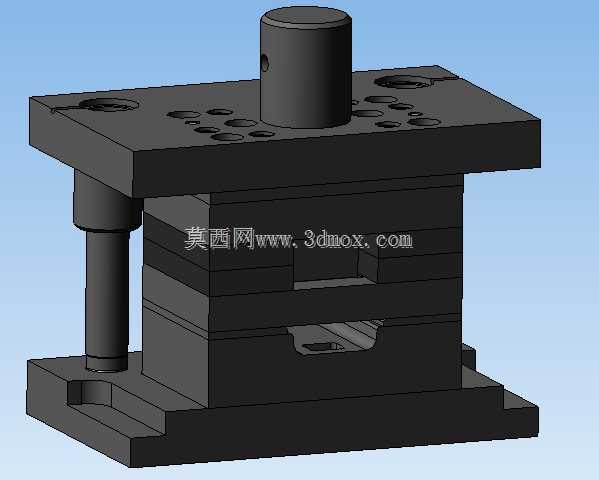

该套冲压成型结构主要应用于五金零部件批量加工场景，针对异形弯折类支架零件的量产需求开发，适配常规机械式冲压设备的安装接口，可直接搭载在普通开式压力机上完成连续冲压作业，在汽车零部件、家电五金、通用结构件加工领域均有广泛适配空间。这类弯折支架多用于设备内部结构支撑、外部连接件定位场景，需要同时兼顾安装贴合度与结构承重能力，传统折弯工艺容易出现角度回弹、棱边R角不均、侧壁翘曲的问题，这套成型结构在设计阶段就针对上述痛点做了专项优化。从功能特性来看，该结构采用一体式折弯冲头配合仿形下模的设计，冲头的弯折工作面做了渐变R角过渡处理，在冲压下行过程中会先对板材进行预压定位，再逐步完成多段弯折成型，避免板材在成型过程中出现滑移错位，成型后的零件弯折角度公差可控制在±0.2°范围内，棱边过渡均匀无拉伤，侧壁平面度可达0.1mm每百毫米，完全满足支架类零件的装配精度要求。设计思路上，工程师充分考虑了不同厚度板材的成型回弹特性，在冲头的弯折角度上做了预补偿设计，针对常用的1-3mm厚冷轧钢板、镀锌板材质，补偿量经过反复校准，无需后续人工校形即可直接达到设计角度。同时模具的安装边界做了通用化处理，上下模座的安装孔位适配国内主流压力机的工作台T型槽间距，合模高度预留了足够的调节余量，无需额外改装即可快速换装投产。模具的成型型腔完全匹配支架零件的外轮廓尺寸，在板材进料端设置了定位挡边，可配合条料自动送料机构使用，单行程成型周期可控制在2秒以内，大幅提升批量生产效率。成型过程中冲头与下模的接触面做了镜面抛光处理，减少板材成型时的摩擦阻力，避免零件表面出现划痕压伤，同时在弯折拐点处设置了微小的储料间隙，防止板材在挤压成型时出现材料堆积起皱的问题，有效降低成型废品率。
