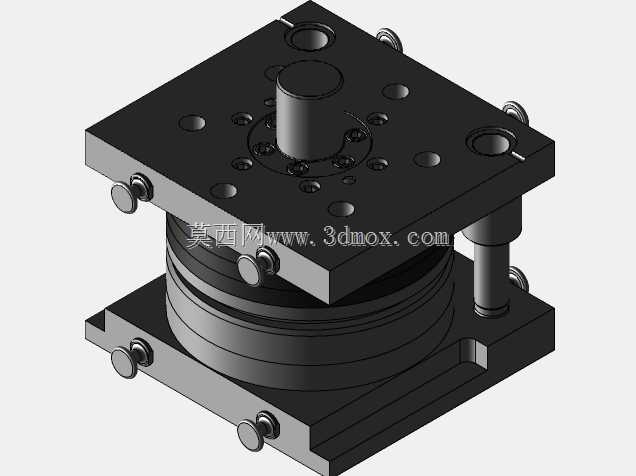

不锈钢椭圆盘成型冲压模具结构

该套成型冲压结构主要面向厨卫五金、小型日用不锈钢制品的量产加工场景，适配浅拉延类椭圆盘状工件的批量冲压工序，可直接安装于通用开式压力机的工作台面，配合自动化送料机构即可完成连续化生产作业。整套模具的核心成型型腔采用整体式椭圆轮廓设计，完全匹配目标工件的外形弧度与翻边高度要求，成型过程中可保证不锈钢板材在拉延阶段的材料流动均匀性，避免工件侧壁出现起皱、开裂或者厚度减薄超差的问题。模具中心位置设置有精准的定位孔结构，可配合坯料定位销完成单片板材的上料定位，保证每一次冲压成型的工件轮廓一致性，将成型后的工件尺寸公差控制在五金制品行业的通用允许范围内。设计阶段充分考虑了不锈钢材料的成型回弹特性，对型腔的侧壁弧度、翻边角度做了针对性的补偿修正，无需后续二次整形工序即可直接得到符合装配要求的成品工件，有效缩短了产品的加工工序链条。模具的安装边界完全适配常规吨位压力机的模柄安装尺寸与工作台T型槽间距，上下模合模导向结构采用滑动导柱配合，合模过程中无偏移错位风险，可承受连续冲压作业下的交变载荷，长期使用也不会出现成型精度下降的问题。成型后的椭圆盘工件可直接用于厨卫洁具的配套组件、小型设备的密封端盖或者日用餐饮器具的基体，工件表面成型后光滑无拉伤痕迹，仅需简单的表面抛光处理即可进入后续表面处理或者装配环节，整套结构在保证成型精度的前提下，尽可能简化了模具的零件组成，降低了后续的维护成本与易损件更换难度，适配中小批量五金加工企业的生产需求。
