矿用立式煤炭破碎处理设备结构设计

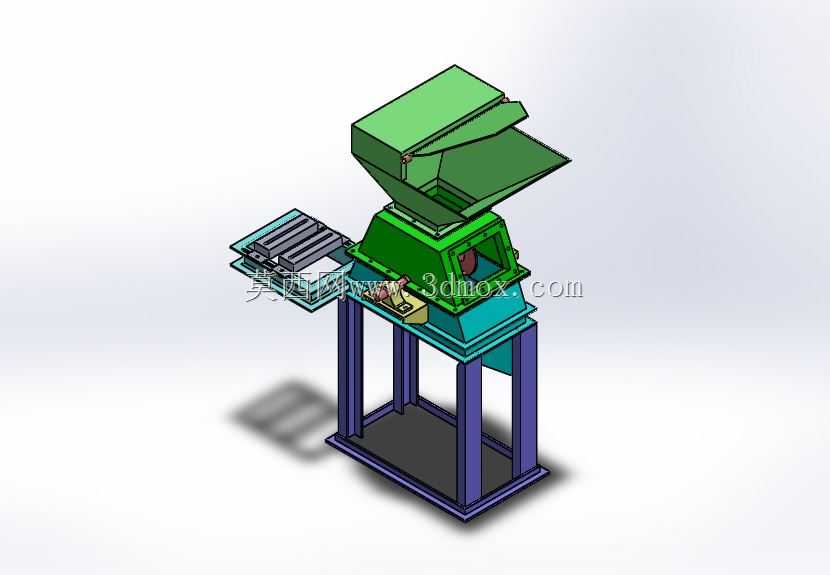

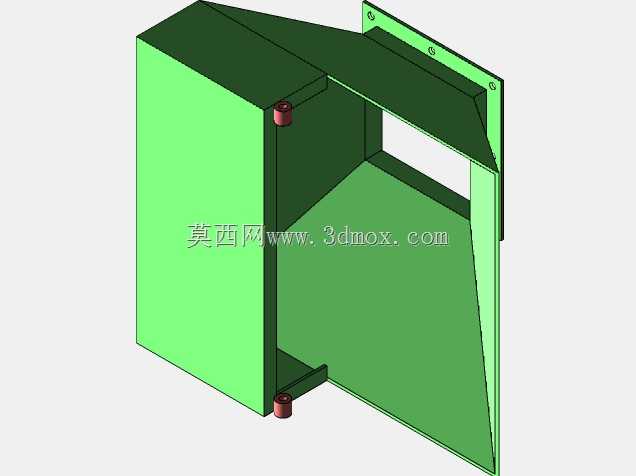

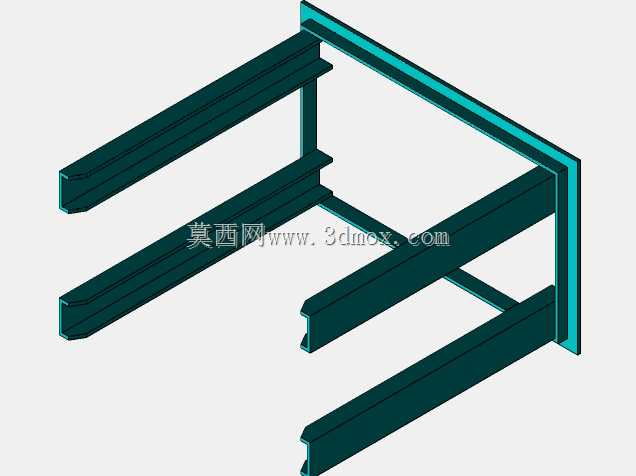

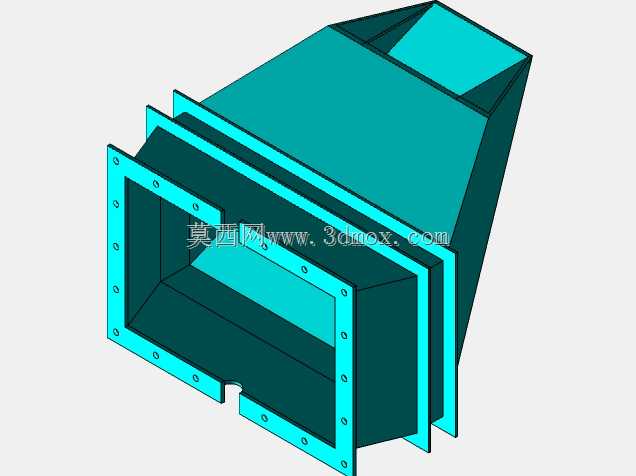

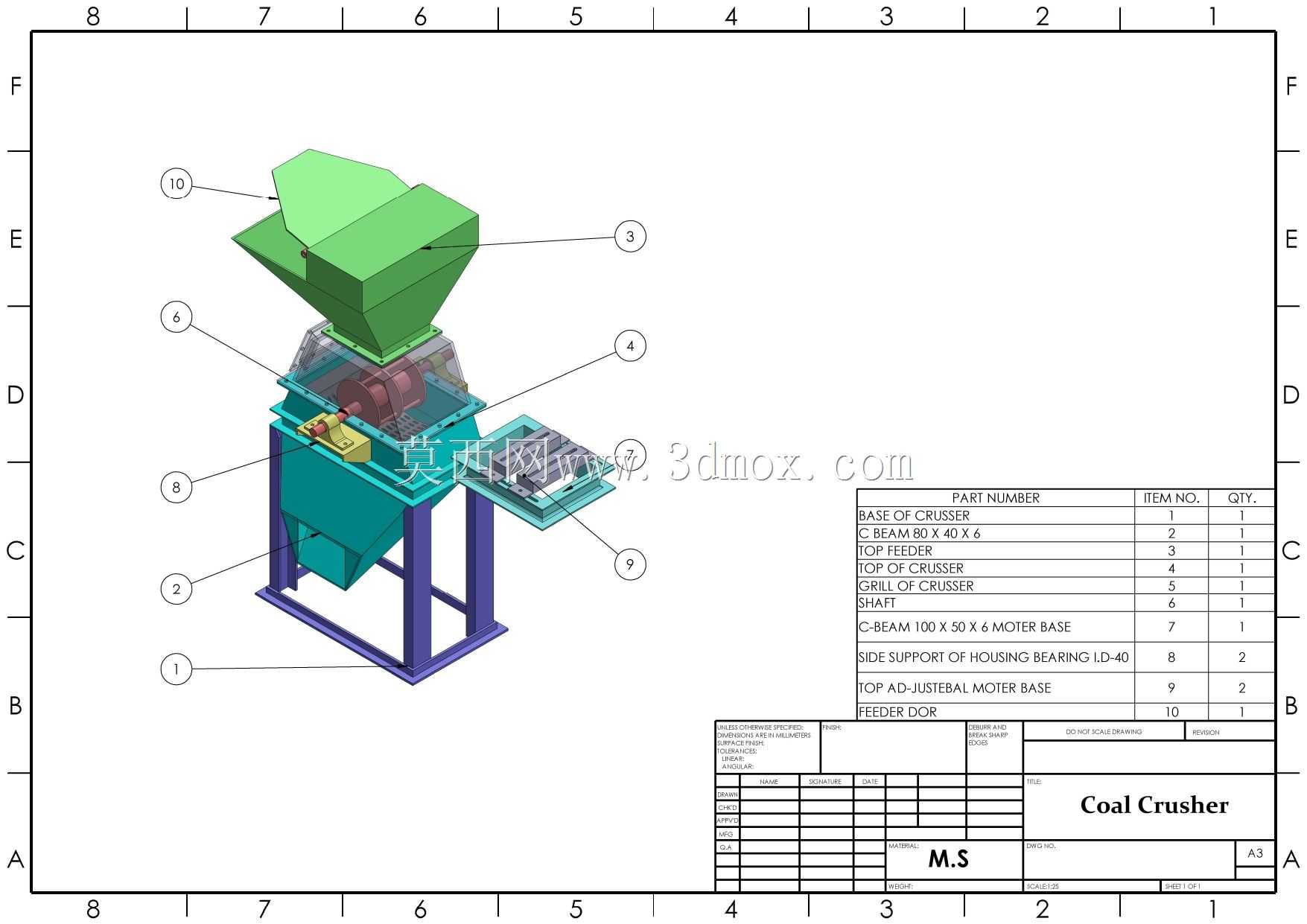

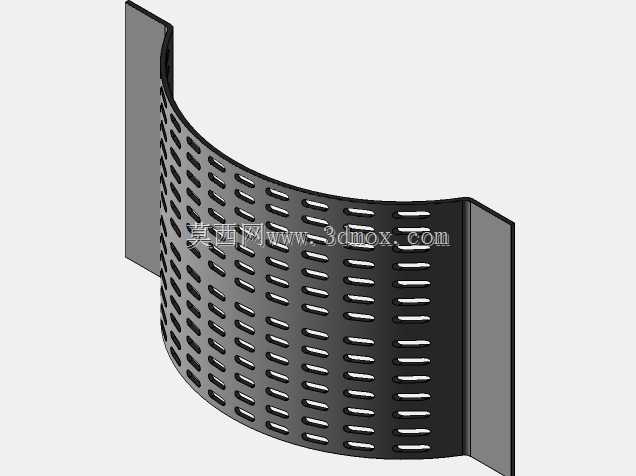

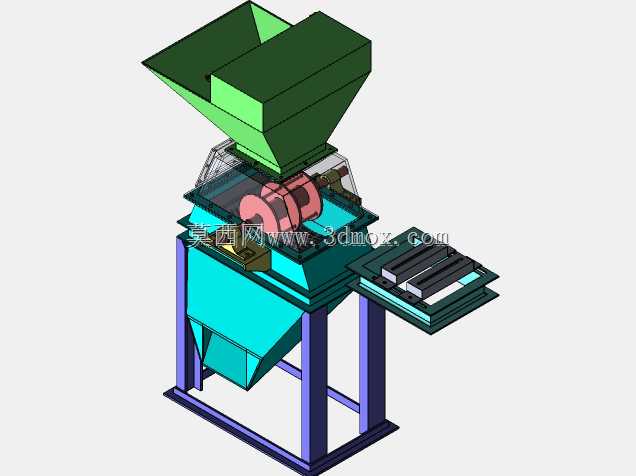

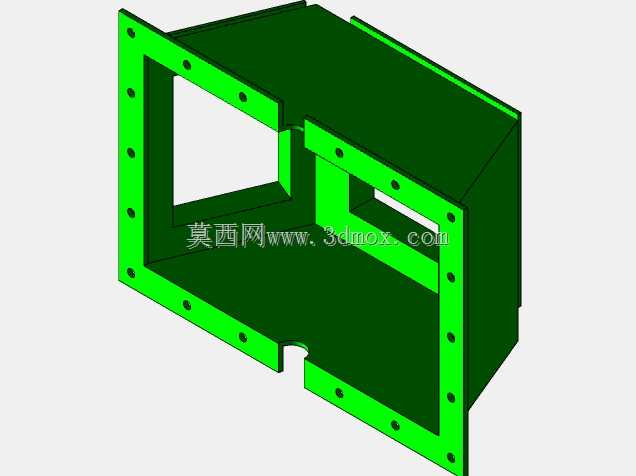

这款立式碎煤设备主要面向矿山开采、煤炭洗选、基建工程散料预处理等场景设计，核心作用是对开采出的原煤、中等硬度矿石以及建筑废渣进行粒度缩减处理，将大块物料破碎至符合后续输送、筛分、燃烧或再加工要求的粒径范围，适配中小型煤矿的井下转运破碎、地面选煤厂的前置粗碎环节，也可在道路施工的物料破碎工段、建材生产的原料预处理工位投入使用，解决大块物料卡堵输送设备、后续加工进料粒度不达标的实际问题。设备整体采用立式分层布局，顶部为敞口式受料斗，斗体做了倾斜导料面设计，进料口做了外翻折边结构，既能够扩大受料范围，方便装载机、输送带直接卸料，也能避免物料倾倒过程中撒漏，料斗内部设置有导流挡板，可控制物料下落速度，保证物料均匀进入破碎腔，避免瞬间进料过多造成腔体内卡料、负载骤升的问题。破碎腔体采用加厚围板结构，内部预留了破碎锤、筛分栅格的安装空间，腔体侧面设置有可开启的检修门，日常维护时无需拆解整机即可更换易损件、清理腔体内卡滞的物料，大幅降低运维的时间成本。设备左侧集成了水平给料输送组件，采用辊轴式输送结构，可将待破碎的小块物料、旁置待处理的散料匀速送入破碎腔，也可在破碎完成后将部分符合粒度要求的物料直接侧向输出，适配不同的生产流程排布需求。下部支撑机架采用方管焊接的框架式结构，四条竖直支腿做了加强筋加固，底部设置有方形安装底座，可通过膨胀螺栓直接固定在混凝土基础上，也可适配移动式撬装底座的安装需求，机架整体高度预留了破碎后物料的出料空间，下方可直接对接输送带、集料斗等后续设备，无需额外搭建支撑平台。整机设计充分考虑了现场使用的可靠性，所有受力部位均做了加厚处理，转动部件预留了密封防护结构，可适应多粉尘、高湿度的矿山作业环境，结构紧凑占地面积小，无需复杂的现场组装即可投入使用，破碎粒度可通过调整腔体内筛分栅格的间隙实现灵活调节，适配不同出料粒度的生产需求。
