带安装孔位的法兰盘类回转连接零件

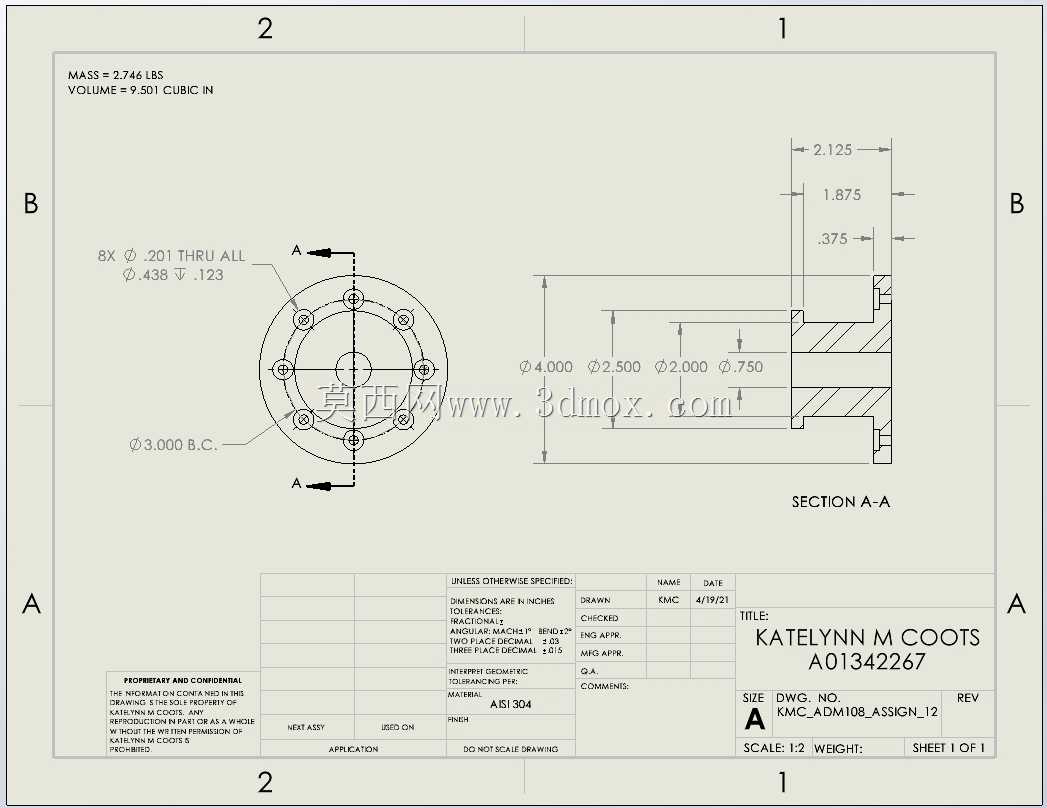

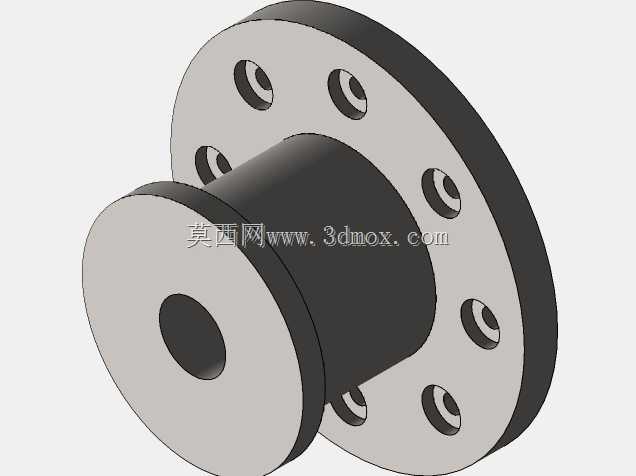

该零件属于盘类回转连接构件，主要应用于流体管路系统、动力传输轴系以及模块化设备的对接工位，承担轴向定位、周向扭矩传递以及介质密封阻隔的核心作用，在液压泵站、气动输送管线、小型减速机输出端等场景中可作为端盖或者对接法兰使用，能够适配低压工况下的静密封需求，同时为相邻部件提供稳定的安装基准面。从功能特性来看，零件主体为阶梯式回转结构，外侧端面均匀分布8个贯通安装孔，可通过标准紧固件实现与相邻构件的刚性连接，孔位精度满足通用装配的同轴度要求，无需额外配做孔位即可完成快速装配；内侧设置多级阶梯型腔，可适配不同直径的轴件穿设或者密封件嵌装，其中窄台阶面可作为O型密封圈的安装位，能够有效阻隔粉尘、水汽以及低压流体的渗漏，外圆基准面可作为加工与装配的找正基准，降低现场安装的调试难度。设计过程中优先考虑了装配兼容性与加工经济性，整体采用对称式回转结构，可直接通过常规车削工艺完成主体轮廓加工，端面安装孔采用等分排布设计，可通过钻床或者数控铣床一次装夹完成全部孔位加工，无需复杂工装夹具即可实现批量生产；结构上规避了锐角、薄壁等易产生加工变形的特征，壁厚分布均匀，在满足结构强度要求的前提下尽可能缩减了整体重量，同时兼顾了零件的整体刚性，避免装配锁紧过程中出现端面变形导致的密封失效问题。从尺寸与安装边界来看，零件最大外圆直径为3英寸，总轴向长度为2.125英寸，安装孔分布在直径2英寸的节圆上，安装孔直径为0.201英寸，可适配M5或者英制10号规格的紧固件；内侧阶梯腔分别设置直径4英寸、2.5英寸、2英寸、0.75英寸的多级内孔，可适配对应直径的轴件或者管路插接，零件总重量控制在较低区间，安装后不会对相邻构件造成额外的载荷负担，端面的平面度满足通用密封要求，无需额外精加工即可直接投入使用。
