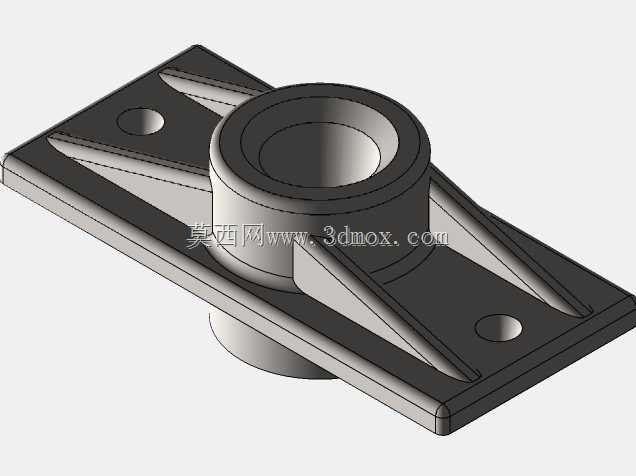

带加强筋方形安装座凸台支撑结构件

该结构件属于机械系统中典型的支撑连接类五金配件，主要应用在轻工输送设备、小型自动化生产线、工装夹具机架以及民用机电设备的安装工位中，承担轴类零件、导向杆件或者小型功能模组的承载定位功能，是设备装配环节中衔接固定基面与运动功能部件的核心衔接零件。从实际使用场景来看，这类零件常被安装在设备的型材框架基面、设备外壳安装平面或者工装台板表面，上方的中空凸台可穿装导向轴、定位销或者小型转动轴，通过凸台的内孔壁为穿装部件提供径向限位，同时依托下方的方形底板将上部承载的载荷均匀分散到安装基面，避免局部应力集中导致安装基面变形或者部件偏移。

在功能特性设计上，该结构件采用一体化铸造成型后机加工的工艺思路，方形底板的对角位置设置了两个沉头安装孔，可适配内六角螺栓完成与安装基面的锁紧固定，沉孔结构能够保证螺栓头完全埋入板件内部，不会出现凸起干涉上部部件装配的问题；底板与中部凸台的衔接位置设置了四道三角形加强筋，分别沿凸台径向延伸至底板边缘方向，这种设计能够在不额外增加零件整体壁厚的前提下，大幅提升凸台与底板的连接刚度，在承受径向偏载或者轴向冲击载荷时，可有效避免凸台根部出现应力断裂的问题，同时还能减少零件整体的材料用量，降低生产制造成本。中部凸台采用阶梯式中空结构，下部伸出底板的短轴段可嵌入安装基面的预加工定位孔中，在装配时能够快速完成零件的初定位，降低螺栓锁紧时的对位调整难度，上部的大直径内孔可根据实际装配需求加工为光孔或者内螺纹孔，适配不同直径的被支撑部件。

从安装边界来看，该零件的方形底板为规整矩形结构，边缘做了小圆弧倒角处理，安装时不会与相邻的其他结构件产生锐角干涉，整体高度较低，属于矮座型支撑件，适合安装空间紧凑、对支撑高度有严格限制的工位；凸台的中心轴线与底板平面保持严格的垂直度公差，能够保证穿装在凸台内的杆件与安装基面保持垂直，避免出现杆件倾斜导致的运动卡滞、磨损加剧问题。在实际选型应用时，可根据承载的载荷大小调整底板厚度、加强筋厚度以及凸台的内孔直径，适配不同载荷等级的装配需求，零件的外露表面可根据使用环境做发黑、镀锌或者喷塑处理，提升防锈耐腐蚀能力，适应潮湿、多粉尘的复杂车间作业环境。
