槽型基座螺栓压紧式导电接线装配结构

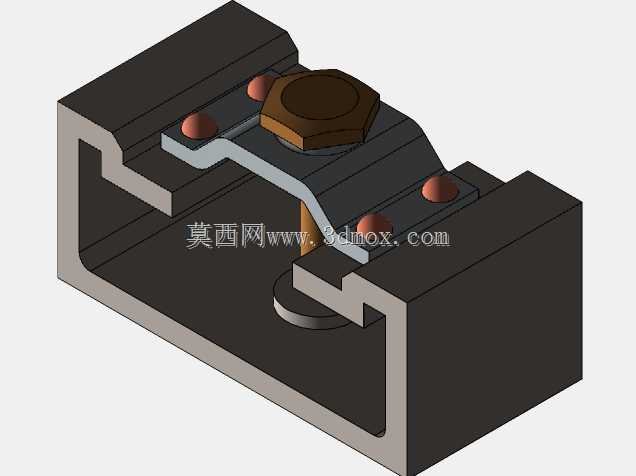

该装配结构属于低压电气回路里的紧凑型接线导通组件，主要应用在小型配电端子排、设备内部控制回路的分线节点、低压信号转接模块等场景，用来实现多组导线的汇流导通与可靠固定，替代传统螺丝直接压接导线的接线方式，避免导线压接损伤、接触不良等常见问题，适配0.5-2.5平方毫米的多股铜芯导线连接需求，在工业控制柜、小型机电设备、智能家居配电模块里都有广泛的适配空间。整个结构以U型槽式基座作为承载主体，基座采用开口向上的槽型设计，两侧的凸起挡边形成天然的安装限位边界，整体安装占用空间极小，槽内预留的容纳空间可以完整收纳内部的导电片、压紧组件与触点结构，不需要额外设计外部防护壳体，基座底部的圆形凸台是定位结构，安装时可以直接嵌入安装板的预制定位孔内，限制整体结构的水平窜动，只需要两颗固定螺丝即可完成基座的安装固定，安装边界规整，适合在密集排布的接线端子组里批量布置。核心的导电承载件为弯折成型的铜质导电片，导电片根据槽内空间做了阶梯式弯折设计，既保证了足够的导电截面积，又能在有限的槽内空间里布置四个半球形导电触点，每个触点对应一个导线接入位，实现单组结构同时完成四路导线的汇流连接。导电片上方的六角螺栓是核心压紧执行件，螺栓向下旋紧时会直接压在导电片的中部凸起位置，将压力均匀分散到四个触点位置，让每个触点都能和接入的导线线芯形成稳定的面接触，降低接触电阻，避免大电流通过时出现触点发热的问题。螺栓下方配套的圆形垫片可以分散螺栓对导电片的压强，避免长期压紧后导电片出现塑性变形，保证压紧力的长期稳定。整个装配的设计思路围绕紧凑化、高可靠性、易装配三个核心方向展开，所有零部件都采用标准化的五金件与冲压件，不需要定制复杂的异形零件，生产加工成本极低，装配时只需要依次将导电片、垫片、螺栓放入槽型基座内即可完成组装，不需要额外的焊接、铆接工序，后期维护时只需要松开螺栓即可更换导电片或者清理触点，维护操作十分简便。结构的压紧行程经过精准计算，螺栓旋紧到额定行程后，既可以保证触点对导线的压紧力足够，又不会压伤导线线芯，适配不同线径的导线接入需求，不需要针对不同线径更换配件。
