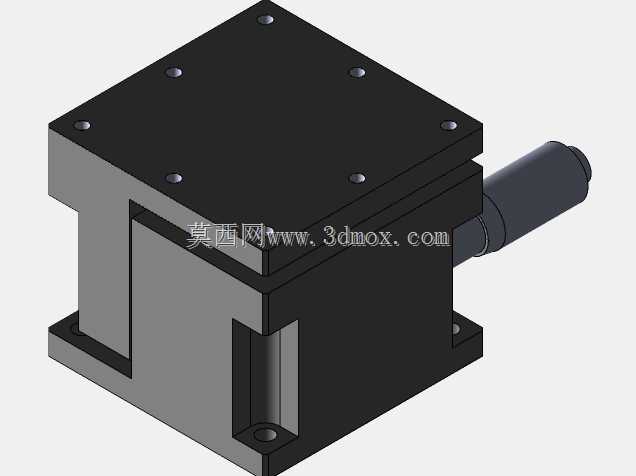

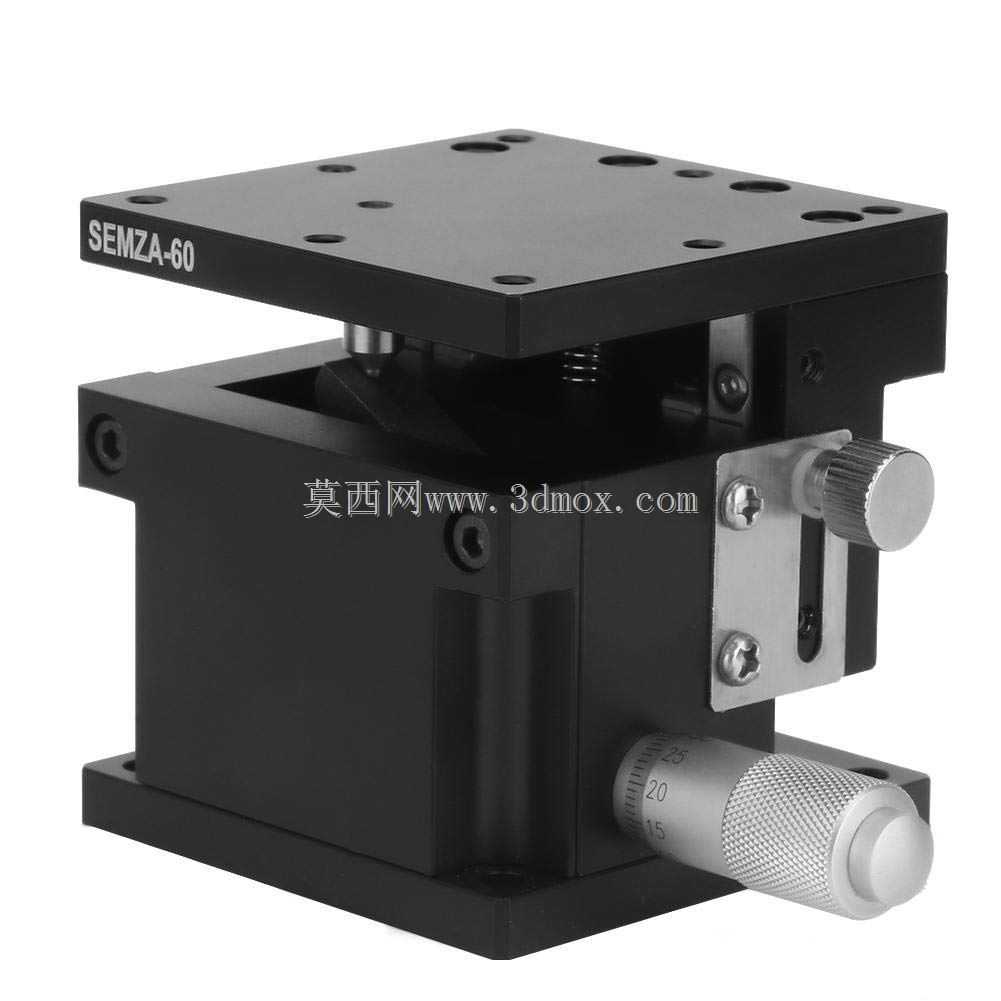

SEMZA-60手动精密Z轴修边平移台

这款手动精密Z轴平移台，是面向精密光学装调、实验室微位移作业、小型工装工位精准对位场景开发的手动位移机构，在光学实验光路搭建、显微观测样本对焦、微小零件装配对位、半导体探针测试工位调整等场景中，能够为作业端提供稳定可控的竖直方向微米级进给能力，解决小行程高精度升降调整的作业需求。产品采用剪式升降的核心结构设计，通过侧置的千分尺旋钮驱动内部斜楔与剪叉联动机构实现竖直方向的平稳位移，这种结构设计既保证了升降过程中台面的水平度一致性，也能在调整到位后依靠结构自身的刚性保持位置稳定，不会出现普通升降结构的回程间隙或位置漂移问题。台面与底座均采用硬质铝合金经精密加工后做发黑处理，既兼顾了整体结构的轻量化，也能有效避免光学场景下的反光干扰，同时表面的硬质氧化层提升了部件的耐磨性能，长期使用也不会出现安装孔位磨损或台面形变的问题。台面的安装孔型为50mm×50mm的标准孔距，适配M4螺丝安装固定，能够兼容绝大多数常规光学调整架、小型工装夹具、检测探头的安装需求，不需要额外制作转接板即可完成负载部件的固定；整体外形尺寸为60mm×60mm的方正结构，在紧凑的安装空间内也能灵活布置，不会占用过多的工位面积。产品最大竖直位移行程可达13.7mm，千分尺旋钮带有清晰的刻度标识，最小读数可达微米级，操作人员可以通过旋钮的转动精准控制升降的进给量，调整过程顺滑无卡顿，侧置的锁紧旋钮可以在调整到位后锁定位置，避免外力触碰导致的位置偏移。在设计过程中，研发团队充分考虑了手动操作的人机交互体验，千分尺旋钮的滚花设计提升了操作时的摩擦力，即使戴着手套也能顺畅完成微调操作，内部的传动部件经过预压处理，消除了结构间隙，保证正反向调整时的进给精度一致，不会出现空程误差。整体结构没有复杂的电控组件，纯机械结构的可靠性极强，不需要外接电源或气源即可使用，在没有供电的野外实验场景、无尘车间内的手动调整工位都能稳定适用，负载能力能够满足常规光学部件、小型检测工装的承载需求，升降过程中不会出现台面倾斜或卡滞的问题，为各类需要精密竖直位移调整的作业场景提供了稳定可靠的解决方案。
