罐式搅拌设备用多层混合刀片结构

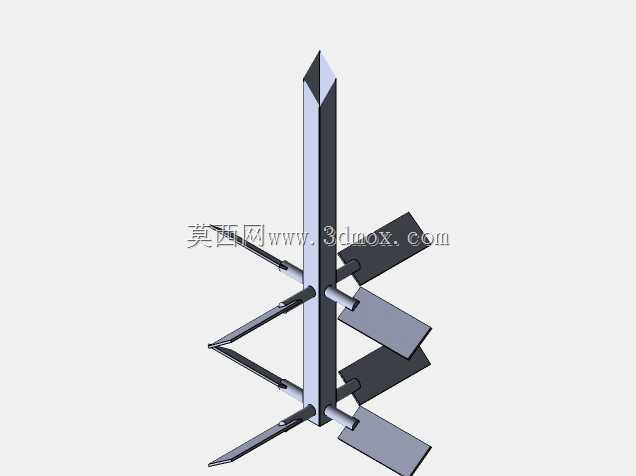

该混合刀片主要配套立式罐式搅拌设备使用，广泛应用于化工原料混配、食品浆料均质、建材浆料搅拌、污水处理药剂混合等工业场景，作为搅拌设备的核心作业部件，直接决定罐内物料的混合均匀度与搅拌作业效率。整套刀片采用中心主轴搭载多组不同功能刀叶的组合结构，中心主轴为立式长条形承力构件，沿轴向分层布置两类不同形态的作业刀叶，其中斜向布置的尖状刀叶负责在搅拌过程中切割、打散结块的固态物料，避免大颗粒物料沉积在罐底无法参与混合，平板状的宽面桨叶则负责推动罐内物料形成轴向与径向结合的紊流场，让不同密度、不同相态的物料在罐内充分循环流动，消除搅拌死角，避免轻相物料浮于液面、重相物料沉底的分层问题。设计过程中针对常规单层搅拌桨混合效率低、易留搅拌盲区的痛点，采用错层非对称排布方式，不同层的刀叶在周向上错开一定角度，既可以降低主轴转动过程中的径向载荷波动，减少设备运行的振动与噪音，也能让不同高度的刀叶推动的物料流相互冲击，进一步强化物料的剪切、分散、混合效果，缩短单批次物料的搅拌作业时长。结构尺寸方面，中心主轴的长度匹配常规中小型立式搅拌罐的安装深度，刀叶的外伸半径适配对应规格搅拌罐的内壁直径，安装时仅需将主轴上端与搅拌驱动机构的输出轴对接固定，即可完成整套刀片的装配，刀叶与主轴采用可拆卸的连接结构，后期出现局部磨损时可单独更换对应刀叶，无需更换整套部件，降低设备的运维成本。整套刀片的结构兼顾了打散结块与推动物料循环的双重功能，适配低粘度到中等粘度的各类物料搅拌作业，在保证混合效果的同时兼顾了结构可靠性与安装维护的便捷性。
