腾龙24-70mmf2.8DiUSD变焦镜头结构

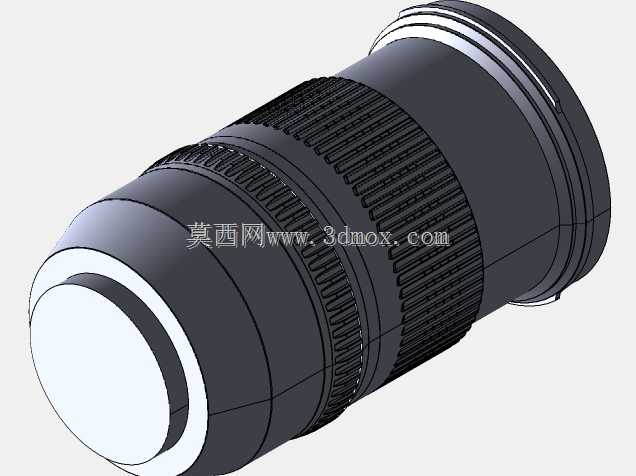

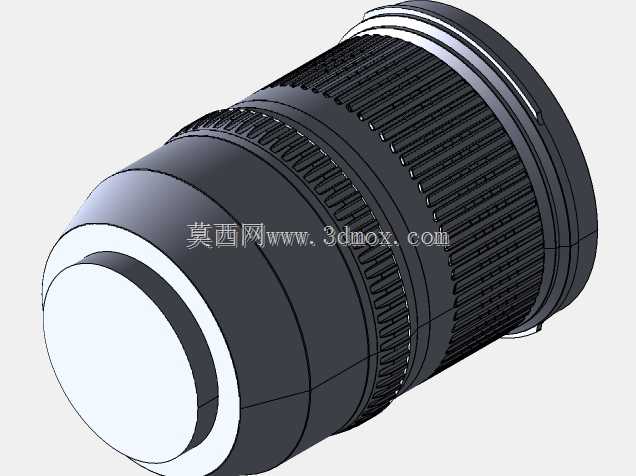

　　这款变焦镜头的三维结构还原，首先围绕光学成像系统的同轴度要求搭建核心基准，所有镜筒分段、镜片卡槽、调焦环与变焦环的转动副，均以光轴为统一装配基准，保证各镜片组在变焦、对焦行程中始终保持同轴，避免偏心带来的成像彗差、色散问题。从实际应用场景来看，这类恒定大光圈标准变焦镜头覆盖广角到中焦常用焦段，既可以应对风光拍摄的大场景取景需求，也能满足人像、纪实类拍摄的中焦构图需要，是专业摄影领域使用率极高的光学设备，其结构设计的可靠性直接决定了户外复杂工况下的使用稳定性。

　　从功能特性层面拆解，镜身的防滑橡胶环做了等距齿纹结构设计，齿纹的深度、间距经过人体工学适配，保证戴薄手套操作时也能获得足够的转动摩擦力，不会出现调焦、变焦打滑的问题；镜筒的分段式嵌套结构采用精密间隙配合，各段镜筒之间的滑动行程做了限位设计，变焦全程的阻尼均匀，不会出现松旷或者卡滞的情况，同时配合密封胶条的安装槽位，实现基础的防尘防滴溅能力，适配户外复杂拍摄环境的使用需求。镜头卡口位置做了安装定位缺口与锁紧卡扣的结构预留，匹配对应相机卡口的安装尺寸，保证镜头安装后与相机机身的法兰距精准符合设计值，这是成像清晰的核心尺寸边界，建模过程中对卡口端面到第一片后组镜片的距离做了严格的尺寸约束，避免装配后出现无限远无法合焦的问题。

　　设计思路上，整体结构遵循光学设计优先、机械结构服务于光路的原则，镜片组的固定卡槽位置完全匹配光学设计给出的镜片间隔参数，每一片镜片的压圈槽位都做了避让设计，不会遮挡镜片有效通光口径；调焦环与内部对焦镜组的传动连接结构做了隐藏式设计，镜身外观保持简洁的圆柱分段形态，同时在镜身侧面预留了功能开关的安装位，可适配防抖、对焦模式切换等功能组件的安装。外形尺寸方面，镜身最大外径匹配遮光罩、滤镜的标准安装口径，镜身总长度在70mm焦段最长状态、24mm焦段最短状态的伸缩行程做了准确还原，安装边界上，卡口端的突出结构不会与相机机身的握持部分产生干涉，镜身重心位置靠近卡口端，长时间手持拍摄时能减少镜头下坠带来的握持负担。

　　从结构设计的工程细节来看，镜筒的壁厚做了均匀化处理，避免注塑或者金属加工过程中出现壁厚不均导致的变形问题，各段镜筒的配合止口做了倒角导向，方便装配过程中快速对位，提升组装效率；变焦环的转动角度与焦段刻度的对应位置做了精准匹配，从24mm到70mm的变焦行程对应的转动角度符合常规操作习惯，不会出现转动角度过大操作费力、或者角度过小焦段切换过于灵敏的问题。镜片组的隔圈结构在模型中也做了完整还原，隔圈的厚度直接决定相邻镜片的空气间隔，这部分尺寸公差要求极高，建模时严格按照光学系统的空气间隔参数设置隔圈厚度，保证光线在各镜片之间的折射路径完全符合光学设计要求。
