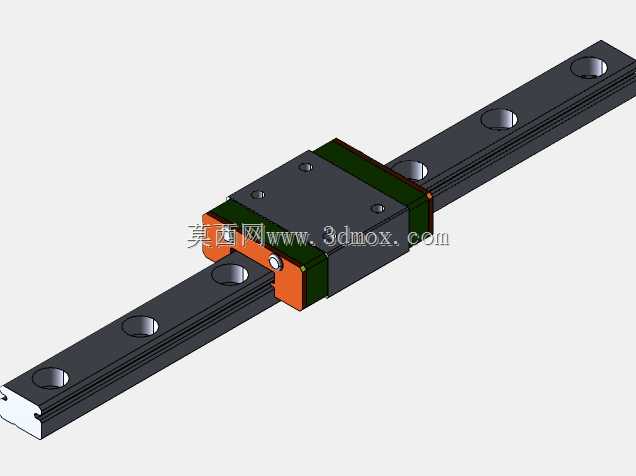

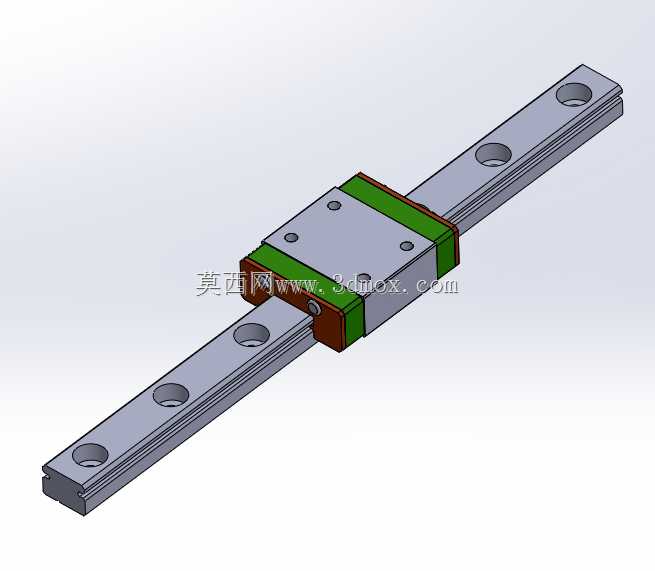

7mm微型线性导轨滑块组件

　　这款7mm规格的微型线性导轨组件，是小行程精密直线传动场景里的常用部件，日常做小型自动化设备结构选型时经常会碰到，很多刚接触小型模组设计的工程师容易混淆同尺寸段不同系列导轨的差异，实际选型时要结合负载、安装空间、精度要求逐一核对。

　　从实际应用场景来看，这类7mm宽度的微型导轨，大多用在空间极度受限的精密传动位置，比如桌面级小型检测设备的探针进给模组、3C产品小部件的移栽滑台、实验室小型分析仪器的样本推送机构、小型视觉检测设备的镜头调焦滑台，还有部分消费电子类精密工装的定位滑移结构，这类场景普遍没有大负载需求，但对安装空间的占用、滑移的顺畅度、重复定位的一致性有较高要求，不会像大型机床导轨那样承受大切削载荷，更多是承担小负载下的高精度直线导向作用。

　　从功能特性上看，这套导轨滑块组件采用滚珠循环的接触形式，相比同尺寸的燕尾槽滑台摩擦阻力更小，低速运行时不容易出现爬行现象，能保证微动进给时的位移精度。滑块与导轨的配合间隙经过预压调整，常规选型时可以根据使用场景选不同预压等级，轻载快速移动的场景选微预压就能降低运行阻力，有一定定位精度要求的场景选中预压可以消除配合间隙，避免换向时出现空程误差。导轨本体上预制的等距安装沉孔，是用来穿装固定螺钉的，安装时不需要额外加工避让位，直接贴合安装基准面锁紧即可，滑块上的安装螺纹孔用来连接负载工装，孔位布局符合同规格微型导轨的通用安装尺寸，替换同规格不同系列产品时要注意核对孔位间距、滑块总长度、导轨安装孔的孔距差异，避免出现安装干涉。

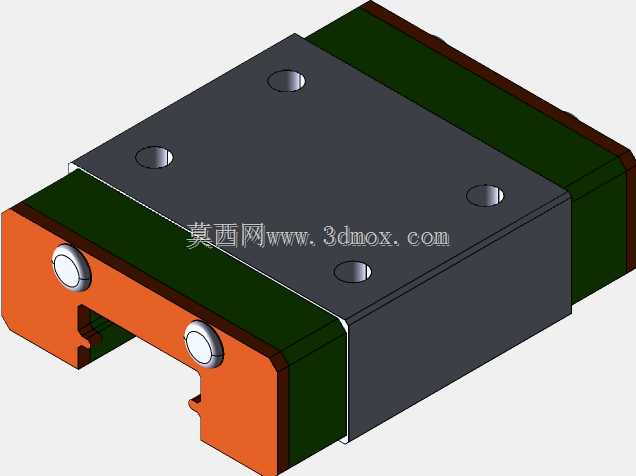

　　设计这类微型导轨的三维模型时，首先要明确安装边界的尺寸约束：导轨宽度为7mm，对应滑块的宽度、总长度、安装孔位都要和实际样本参数一致，不能随意缩放尺寸，否则选型调用模型时会出现安装错位。建模时要先还原导轨的滚道型面，滚道的曲率半径和滚珠直径的匹配关系直接影响接触应力的分布，虽然做选型用的三维模型不需要做有限元级别的滚道细节还原，但要保证滚道的位置、滑块内滚珠循环通道的走向符合实际结构，避免导出工程图时出现结构表达错误。滑块两端的端盖部分是滚珠循环的回流结构，建模时要注意端盖和滑块本体的配合止口尺寸，端盖上的密封唇结构要贴合导轨侧面，能直观体现出防尘密封的结构形式，虽然微型导轨的密封结构不如大型重载导轨复杂，但在有细微粉尘的使用场景里，密封结构能有效阻挡细小杂质进入滚道，延长导轨的使用寿命。

　　从安装边界来看，这类微型导轨的安装基准面一般要求加工出定位台阶，台阶的高度要低于导轨和滑块的倒角尺寸，避免安装时出现干涉，导轨安装螺钉的锁紧扭矩要符合对应规格螺钉的扭矩要求，不能过度锁紧导致导轨变形，影响运行顺畅度。单根导轨的长度可以根据实际行程需求裁切，但要注意裁切位置不能落在安装孔的位置，同时裁切后导轨端部要做倒角处理，避免装配滑块时刮伤滚道。如果是多根导轨并行使用的场景，要注意其中一根作为基准轨，另一根作为从动轨，安装时先锁紧基准轨，再调整从动轨的平行度，避免出现过约束导致滑块运行卡滞。

　　很多工程师在做小型设备结构设计时，容易忽略微型导轨的额定静载荷参数，觉得小负载场景随便选就行，实际上如果机构有启停冲击，或者垂直安装的场景，要核算静载荷安全系数，避免滚道出现压痕影响运行精度。另外这类微型导轨的润滑也和大型导轨有区别，因为整体尺寸小，内部储脂空间有限，要定期补充少量低粘度润滑脂，不能用高粘度的润滑脂，否则会增大运行阻力，导致小型驱动电机的负载超出额定范围。建模时还要注意滑块在导轨上的极限行程位置，要在模型里体现出滑块的最大伸出长度，避免做结构干涉检查时出现误判，比如滑台移动到行程末端时，滑块端部不能和设备的其他结构件发生碰撞，导轨的两端一般会搭配小型限位块，限位块的安装位置要和导轨的安装孔位匹配，不需要额外在安装底板上加工固定孔。
