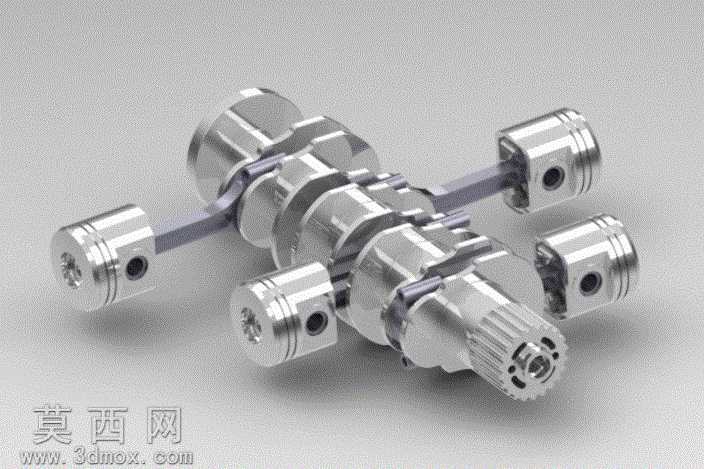

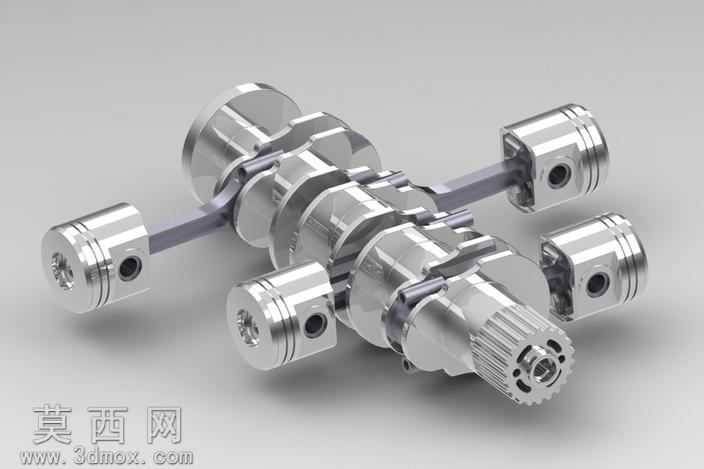

四缸斯巴鲁水平对置涡轮增压柴油机结构模型

本模型为四缸水平对置涡轮增压柴油发动机的核心结构三维建模成果，建模过程围绕水平对置发动机的核心结构特征展开，在三维软件中首先完成曲轴主体的参数化建模，精准还原多曲拐的相位夹角、主轴颈与连杆轴颈的同轴度公差、曲轴输出端的花键啮合结构，对曲轴上的润滑油道、平衡配重块的曲面轮廓做了精细化处理，保证曲拐转动时的动平衡结构逻辑符合真实发动机设计要求。针对水平对置布局的活塞连杆组件，建模时严格遵循水平对置发动机左右对称的排布规则，分别完成四个活塞的裙部轮廓、活塞环槽、活塞销座的结构建模，匹配对应连杆的杆身变截面设计、连杆大头的剖分结构、轴瓦安装位的细节特征，确保连杆与曲轴、活塞的装配关系完全符合机械设计规范，左右两侧活塞的对向运动行程、连杆摆动角度均经过运动仿真校验，无干涉问题。模型还还原了涡轮增压机型对应的曲轴输出端连接结构，对各金属部件的材质做了区分设置：曲轴与连杆主体采用锻钢材质的金属质感渲染，设置合适的粗糙度与反光参数还原机加工金属的哑光金属光泽，活塞部分采用铝合金材质的渲染参数，表面做轻微的阳极氧化质感处理，各部件的边缘倒角、机加工刀纹细节都通过纹理贴图做了还原，整体渲染效果突出金属部件的精密质感。设计过程中优先保证核心运动机构的结构准确性，省略了外围的进排气、冷却、供油系统附件，聚焦展示水平对置发动机最具辨识度的曲柄活塞对置排布结构，清晰呈现水平对置发动机重心低、结构紧凑的布局优势，模型的装配层级清晰，各部件可单独拆分查看，能够直观展现四缸水平对置柴油机的动力传递路径，即活塞往复运动通过连杆带动曲轴旋转输出动力的完整运动逻辑，对于理解水平对置发动机的结构原理、开展相关结构教学或改装方案推演都具备参考价值。
