GR180小型燃气涡轮喷气发动机结构设计

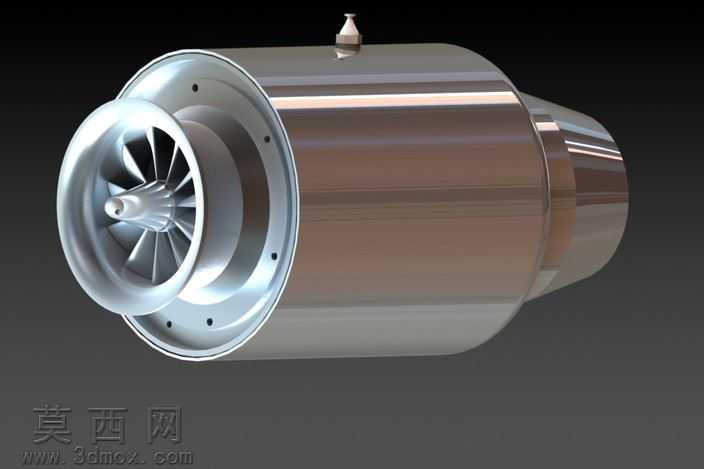

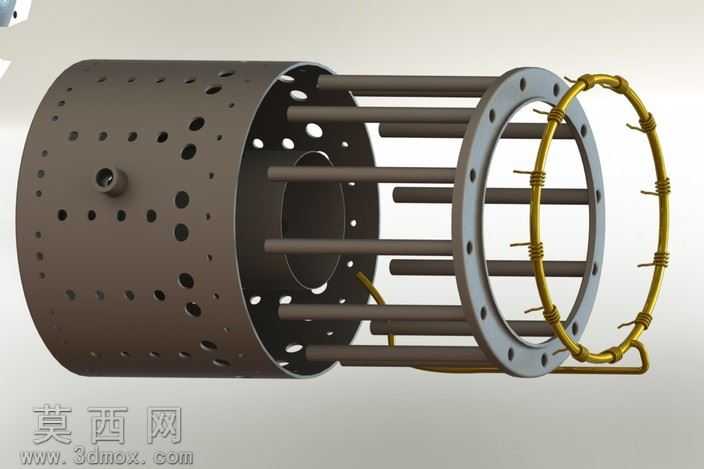

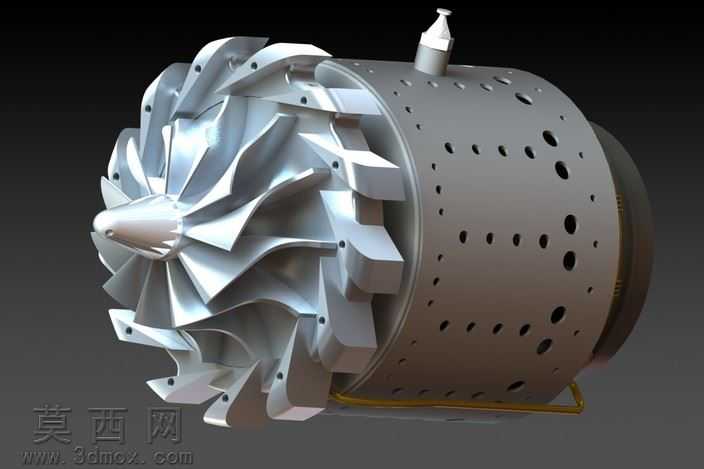

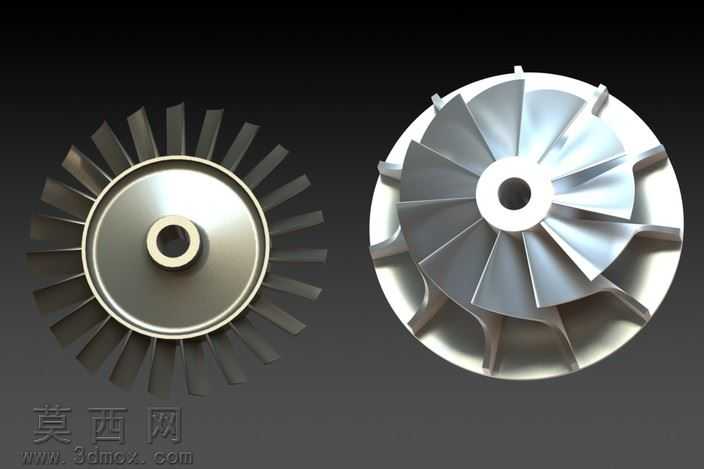

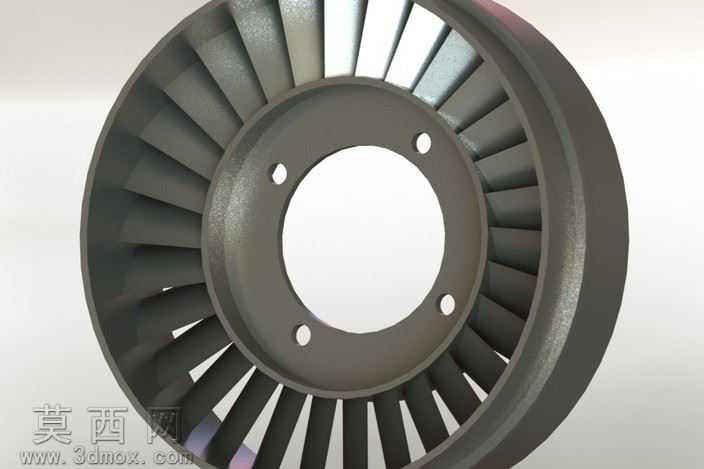

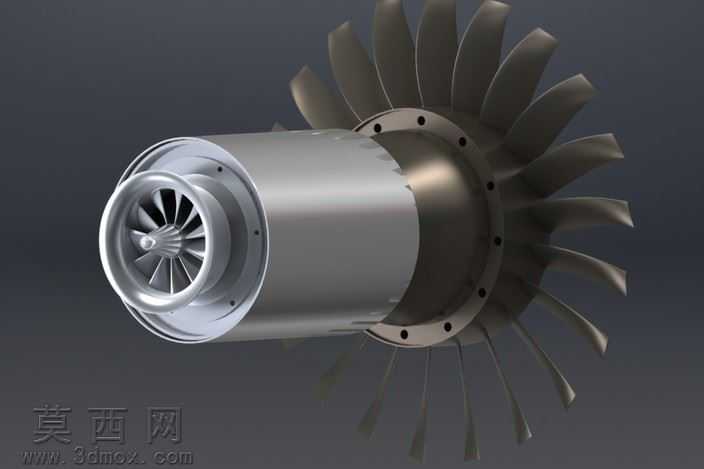

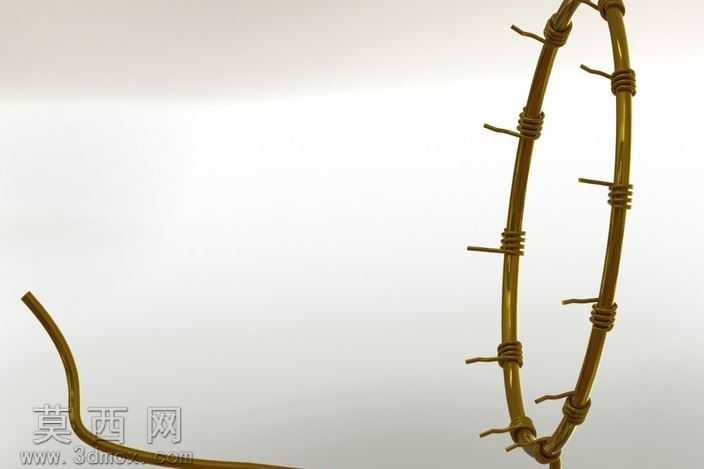

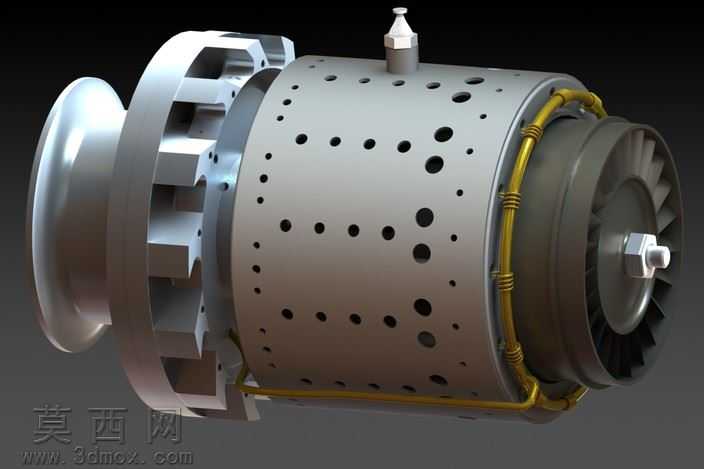

该作品为小型燃气涡轮喷气发动机的三维建模设计，整体采用圆柱回转体布局，完整还原了微型涡喷发动机的核心结构组成。建模过程中对发动机各功能段进行了精细化拆分，前部进气段采用光滑收敛的曲面造型，通过曲面放样、边界混合等建模方式构建出流畅的进气道轮廓，保证进气气流的平顺过渡；压气机段还原了多级叶轮与机匣的配合结构，机匣表面设计有规律排布的散热通孔，通过阵列特征完成不同孔径的孔洞布局，兼顾散热需求与结构强度表现。燃烧室段作为核心功能区域，建模时还原了环形燃烧腔的双层壁结构，外部布置的燃油管路采用扫掠路径建模，搭配金色金属材质模拟管路的金属镀层效果，管路固定卡箍通过环形阵列均匀布置，还原真实的管路固定结构。后部涡轮段与尾喷段采用渐缩的气动造型，涡轮叶片通过扭曲曲面建模还原叶片的气动翼型，叶片与涡轮盘采用装配约束完成配合，尾喷口的调节结构与固定螺栓细节均做了精细化还原，螺栓头的六角特征、端面倒角都通过标准件建模逻辑完成。材质渲染方面，机匣主体采用哑光高温合金材质，通过调整金属粗糙度、反射参数模拟高温工作后的金属质感，进气道与涡轮盘采用亮面抛光金属材质，与机匣主体形成材质层次区分，燃油管路采用高反射的镀金材质，突出管路的外置结构特征，整体渲染采用深色背景搭配定向打光，突出发动机的金属质感与结构轮廓，阴影效果调整为软阴影，增强模型的立体表现。设计过程中参考了同级别微型涡喷的结构参数，在保证外观还原度的基础上，对内部流道的衔接结构做了适配性调整，让各段结构的装配关系更符合三维模型的展示逻辑，对于外露的管路、紧固件等细节做了适当的特征强化，让模型在静态展示时能够清晰呈现各部分的结构布局，整体模型结构完整，细节表现到位，清晰展现了小型燃气涡轮喷气发动机的典型结构特征与外观形态。
