焊接用回转卡盘工装结构

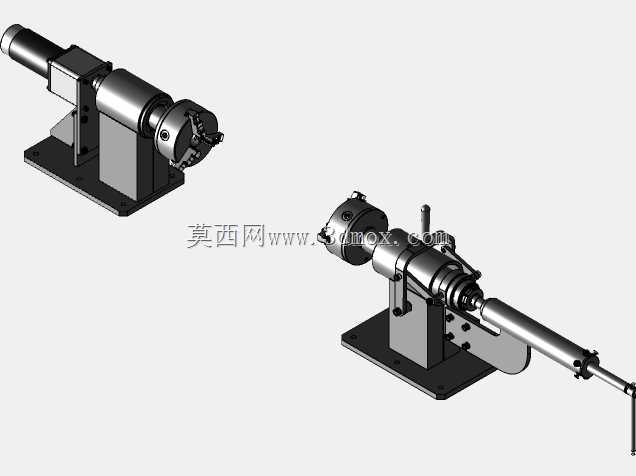

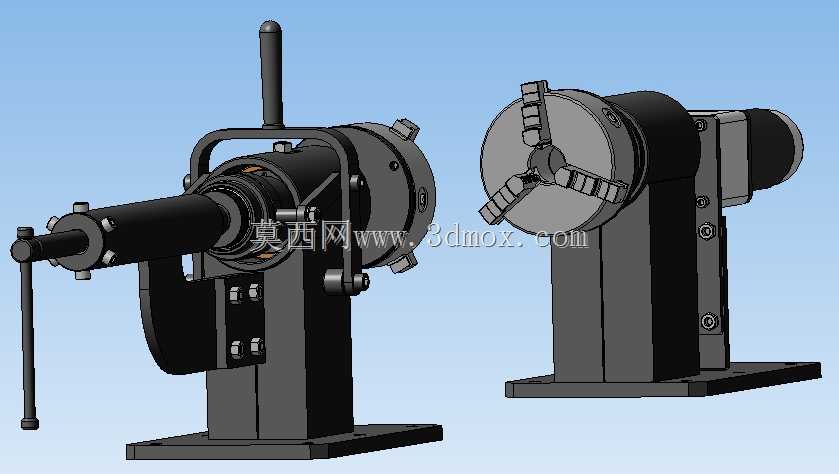

这套回转工装主要面向轴类、盘类零件的焊接加工场景，在中小批量的五金零件加工、小型结构件组焊工序中应用广泛，能够替代人工反复翻转工件的操作，大幅降低焊接作业的劳动强度，同时保证环形焊缝的成型一致性。整套设备分为手动驱动端与从动卡盘端两个独立单元，两个单元可根据待加工工件的长度灵活调整安装间距，适配不同尺寸规格的轴类、筒类零件装夹需求。手动驱动端集成了操作手柄与锁紧机构，操作人员既可以通过摇动手柄带动工件匀速回转，完成整圈焊缝的连续焊接作业，也可以扳动锁紧杆将主轴锁定在指定角度，方便完成固定位置的点焊、钻孔或打磨工序。从动端采用三爪自定心卡盘结构，卡爪可同步径向移动，能够快速实现不同直径工件的自动对中装夹，无需额外找正操作，有效缩短工件装夹的辅助时间。两个单元均采用立式底座加安装底板的结构设计，底板上预留了标准安装孔位，可直接固定在焊接工作台、机床工作台面或者专用变位机架上，安装边界清晰，不需要额外制作复杂的转接支架，适配车间内多数常规加工工位的安装条件。整体结构设计充分考虑了车间作业的实用性，没有冗余的复杂结构，所有传动部件均做了外露防护，避免焊接飞溅、铁屑进入传动间隙造成卡滞，日常维护仅需定期对主轴轴承、滑动配合面加注润滑脂即可，维护成本极低。主轴部分采用了高刚性的支撑结构，装夹工件后回转过程无明显晃动，能够承受常规焊接、轻量切削作业的切削力，保证加工过程的稳定性。卡盘端的连接法兰采用标准接口设计，后续可根据加工需求更换四爪卡盘、专用夹具等不同装卡部件，拓展设备的适用场景，既可以用于焊接工序的工件变位，也可用于轴类零件的喷漆、检测、装配等工序的工件回转支撑，适配多工序的生产使用需求。
