多工位连续冲压级进模结构设计

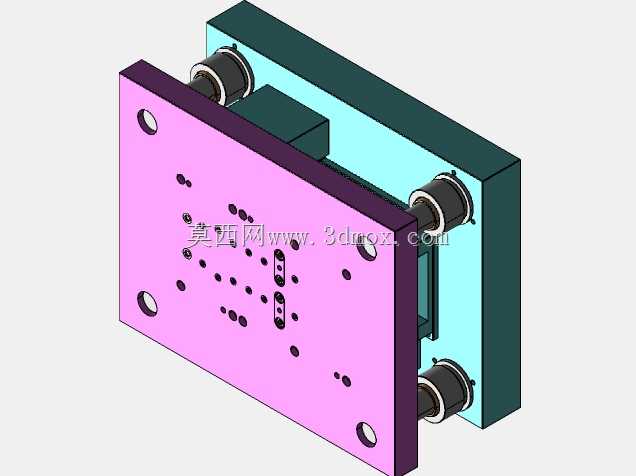

这款级进模是面向五金薄板连续冲压加工场景开发的成型工装，主要适配电子接插件、小型五金结构件的批量冲压生产需求，在高速冲床配套产线中可完成卷料的自动化连续加工，无需单工序多次装夹工件，能够大幅提升中小尺寸冲压件的生产效率，同时降低多工序定位带来的尺寸偏差问题。整套模具采用标准模架搭配定制化成型工位的设计思路，上下模座通过四组独立导柱导套实现精准导向，导柱配套自润滑衬套结构，可承受高速往复冲压过程中的侧向载荷，保证上下模合模时的对位精度控制在0.02mm以内，满足精密冲裁、折弯、浅拉伸等多工位成型的精度要求。模具的正面安装板集成了所有工位的凹模镶件安装位，镶件采用模块化快换设计，当某一工位出现磨损或需要调整成型尺寸时，无需拆解整套模架即可单独更换对应镶件，大幅缩短产线换型与维护的停机时间。安装板四周预留的四个沉头安装孔可直接与冲床工作台面的T型槽配合固定，模架整体外形方正，安装边界适配多数40吨到80吨规格的开式冲床安装尺寸，无需额外制作过渡转接板即可完成装夹。在功能设计上，模具内部集成了料带导向定位、步距精准送料、工位依次成型、成品件自动脱料的完整流程结构，卷料从模架一侧送入后，每个冲压行程对应一个步距的进给，依次完成冲定位孔、冲裁外形、折弯成型、精修切边、成品分离的多道工序，料带全程有导料板约束走位，避免送料偏移导致的成型不良。上下模之间设置了独立的弹性卸料结构，冲压完成后可及时将卡在上模的料带推离，防止带料问题影响连续冲压的稳定性，模具的成型工位排布经过力学优化，将冲裁力较大的工位布置在模架中心区域，降低冲压过程中模座的受力变形量，延长模架整体使用寿命。这套结构的级进模尤其适合厚度0.2mm到2mm的冷轧钢板、不锈钢板、铜合金薄板的连续加工，在消费电子五金件、家电小型结构件、汽车低压电器配件的量产场景中有着广泛的应用空间，相比单工序冲压模具，单台设备的产能可提升4到6倍，同时减少人工上下料的操作需求，降低生产过程中的安全风险。
