圆钢棒料折弯冲压成型工装

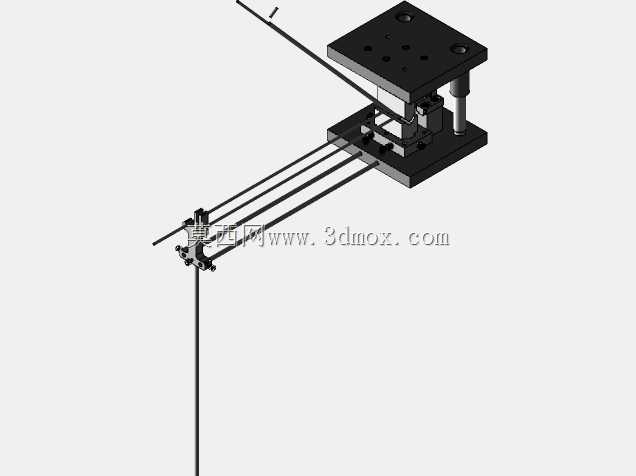

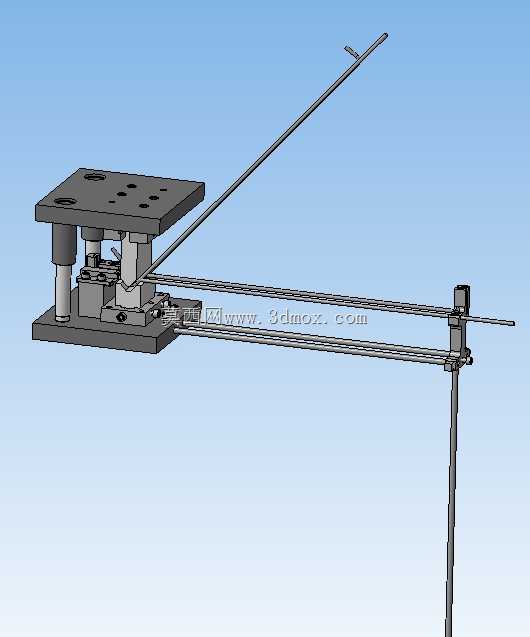

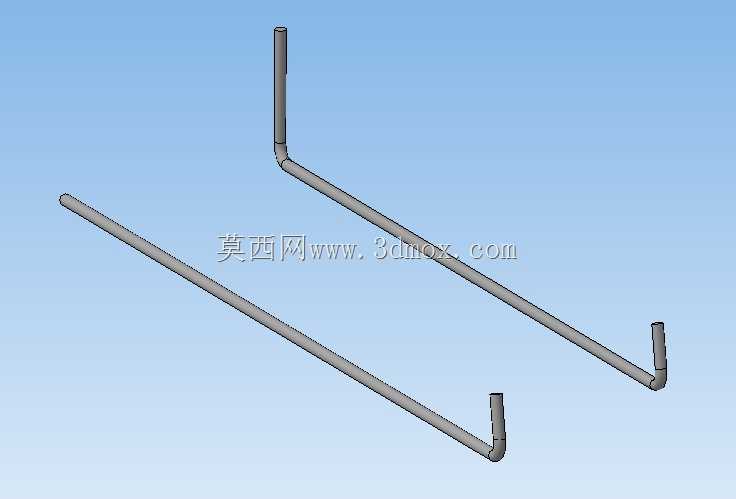

该款圆钢折弯冲压工装主要面向五金制品加工、金属型材预处理、钢结构小件生产等场景，针对直径规格统一的圆形截面棒料完成定角度弯折作业，替代传统手动弯折、简易胎具敲击的低效加工方式，可适配常规冲床的安装接口，直接挂载在通用冲压设备上完成连续作业。工装整体采用上下模分体式结构，上模部分通过标准模柄与冲床滑块连接，安装板预留多组沉头固定孔，可适配不同吨位冲床的滑块端面螺孔布局，导柱导套组件设置在模架四角，合模过程中提供精准的导向限位，避免上下模错位造成棒料弯折角度偏差、模具啃伤等问题。下模部分设置有棒料定位托架，托架延伸出长距离导向杆，可适配不同长度的棒料进料需求，定位挡块可沿导向杆横向调整位置，以此控制棒料的弯折点位，无需额外划线即可保证同批次工件的弯折尺寸一致性。弯折工位采用镶块式结构，与棒料接触的成型型腔做了圆角抛光处理，避免弯折过程中棒料表面出现划伤、压痕，同时镶块可根据棒料直径、弯折角度需求快速更换，无需更换整套模架，大幅降低多规格生产的工装投入成本。工装的进料侧设置有承托导轨，长棒料进料时可沿导轨滑动，减少人工托料的劳动强度，同时保证棒料进料时的水平度，避免棒料倾斜造成弯折处出现椭圆变形、褶皱等缺陷。合模时上模的成型压头下行，配合下模型腔将棒料挤压至预设弯折角度，开模后压头随滑块上行，工件可直接从工位取出，无需额外卸料机构，作业流程顺畅无卡顿。整套工装的安装边界充分考虑通用冲床的工作台尺寸，模架整体长宽尺寸适配多数中小型冲床的工作台安装槽，无需对现有设备做改造即可快速投入使用，导柱的行程范围覆盖常规圆钢弯折的合模行程，不会出现超程脱开的问题。在实际生产中，该工装可稳定完成小到五金挂件、大到建筑用钢筋弯折件的加工作业，弯折角度公差可控制在±0.5度以内，同批次工件的尺寸一致性远高于手动加工，单工位作业效率可达手动弯折的五倍以上，同时大幅降低操作人员的劳动强度，避免手动敲击作业带来的安全隐患。
