带压力表的压力调节装置结构设计

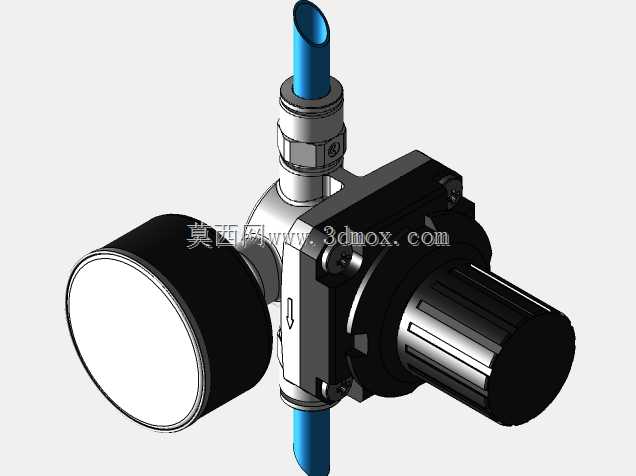

这款带压力表的压力调节装置，主要应用在工业流体输送、气动控制系统、小型液压回路以及民用供水供气的管路场景中，核心作用是将上游输入的较高压力稳定调整至下游设备所需的工作压力，同时集成的压力表可以实时反馈当前输出端的压力数值，方便操作人员直观掌握管路压力状态，避免压力过高损坏后端用气用水设备，也能防止压力过低导致设备运行效率不足。在实际生产场景里，这类调压装置常被安装在气源处理单元前端、供水支路的入户位置、小型实验台的流体管路上，适配多种中性气体、洁净水等常规流体介质的压力管控需求。从功能特性来看，该装置集成了压力调节与压力显示两大核心功能，不需要额外在管路上单独加装压力检测仪表，减少了管路接头的安装数量，也降低了管路泄漏的风险点。调压部分采用手动旋钮调节结构，操作人员可以根据实际使用需求旋转调节部件，改变内部阀芯的开合程度，进而调整输出端的压力大小，调节过程中压力表的数值会同步变化，方便快速将压力调整至目标区间。装置内部设计有压力反馈平衡结构，当上游输入压力出现小幅波动时，装置可以自动微调阀芯开度，保证输出压力的稳定性，不会因为上游压力的变化导致下游压力出现大幅跳变，保障后端设备运行的压力环境稳定。在设计思路上，这款装置优先考虑了安装便捷性与使用可靠性，整体采用集成化布局，将调压阀体与压力表整合为一个整体部件，减少了零散配件的数量，安装时只需要对接上下游的管路接口即可完成装配，不需要额外进行仪表的校准安装。结构设计上充分考虑了日常维护的便利性，压力表与阀体采用标准螺纹连接，当仪表出现损坏或者精度失准的时候，可以快速拆卸更换，不需要将整个调压装置从管路上拆除，降低了维护的时间成本。外形尺寸方面，这款调压装置整体结构紧凑，主体阀体采用近似方形的规整结构，压力表侧向安装在阀体一侧，整体占用的安装空间较小，适合在空间紧凑的设备内部或者密集排布的管路支路上安装。安装边界上，装置的上下游接口采用标准管螺纹设计，适配常规的工业管路连接标准，不需要额外制作转换接头，安装时只需要保证接口处的密封处理即可，装置的调节旋钮设置在顶部位置，安装时需要预留出足够的操作空间，方便后期进行压力调节操作，压力表的显示面朝向操作人员易观察的方向即可，没有额外的安装方向限制，适配水平、垂直等多种管路走向的安装需求。
