1/2英寸NPT内螺纹直通式止回阀结构设计

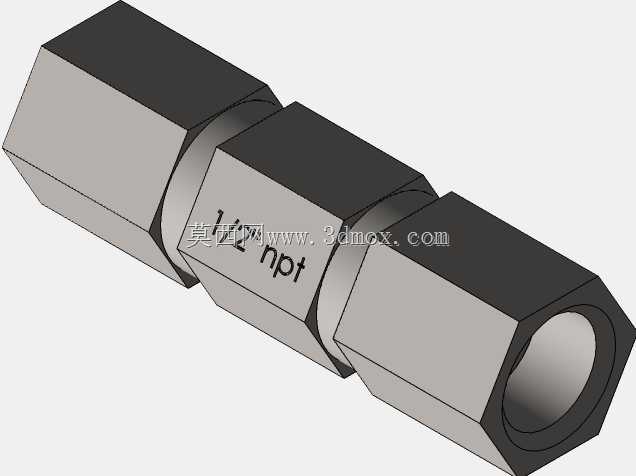

这款直通式止回阀主要应用于中小口径工业流体管路系统中，常见于实验室气路、小型液压回路、仪表测量管线、化工取样管路等对流体单向通断有严格要求的场景，能够有效避免管路内介质倒流引发的仪表损坏、介质混流、压力反冲等问题，保障整个流体输送系统的运行稳定性。在实际使用过程中，该阀依靠介质自身压力实现自动启闭，当进口端介质压力高于出口端与阀芯开启阻力之和时，阀芯被介质推力顶开，介质可顺畅从阀腔内部流过；当进口端压力下降或出口端压力抬升出现倒流趋势时，阀芯会在反向介质压力与内置复位结构的共同作用下快速贴合密封面，彻底截断介质反向流动的通路，无需额外人工操作或电控信号驱动，可靠性极强。从设计思路来看，这款阀采用了等径直通的整体结构布局，两端均为标准1/2英寸NPT内螺纹接口，可直接与同规格的外螺纹管路、接头进行旋接装配，无需额外配置转换接头，大幅降低了管路安装的复杂度与配件成本；阀体外部采用六角棱柱的外形设计，完全适配常规活动扳手、开口扳手的夹持需求，安装紧固时受力均匀，不会出现阀体打滑、边角磨损的问题，能够有效传递安装扭矩，保证螺纹连接的密封性。在安装边界方面，该阀整体为轴向对称结构，安装时无需区分上下方位，仅需按照阀体上标注的介质流向标识与管路走向对齐即可，既可以水平安装在直线管段上，也可以垂直安装在竖向流体管路中，适配不同走向的管线布局需求；阀体外径尺寸紧凑，轴向长度较短，安装后不会占用过多管路周边空间，尤其适合仪表柜内部、设备内部管线排布密集的狭小安装场景。阀腔内部的流道采用平滑过渡设计，没有突兀的截面突变或直角转角，介质流经时的压力损失极小，不会对管路整体的流量输送效率造成明显影响，同时平滑的流道内壁也不容易残留介质杂质，能够降低阀芯卡滞的故障概率，延长产品的实际使用寿命。密封结构采用了硬密封配合软质密封件的组合形式，既能够耐受常规工业管路的工作压力，也可以适配气体、低粘度液体、弱腐蚀性化工介质等多种常见输送介质，密封性能稳定，长期使用也不容易出现内漏问题。
