法兰连接式三通闸阀结构设计

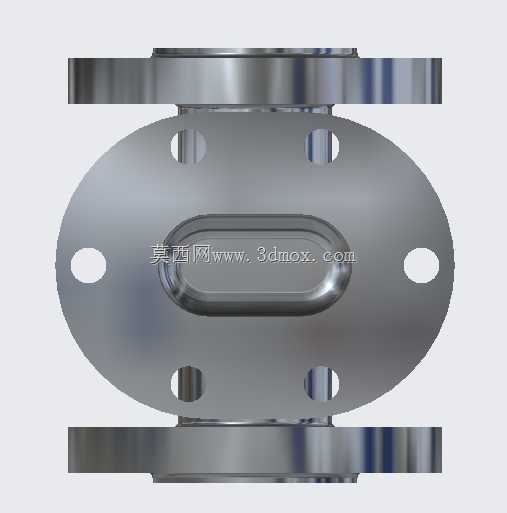

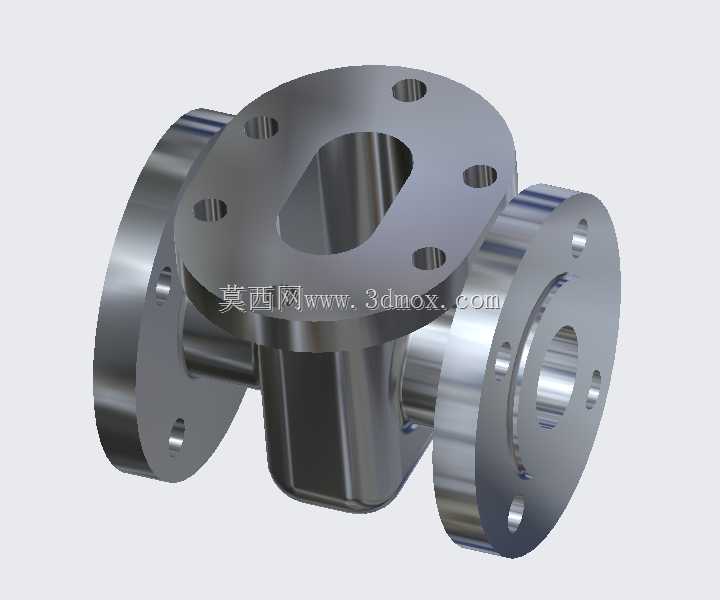

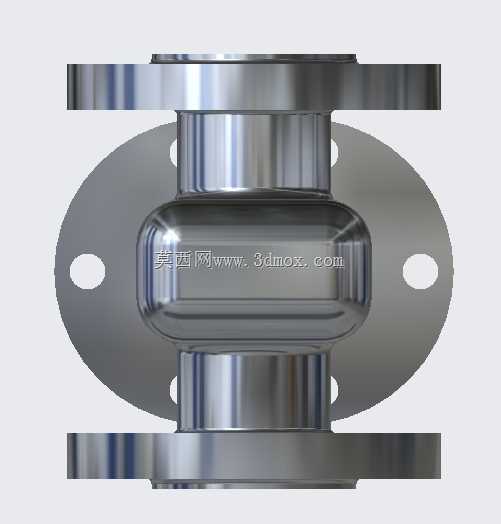

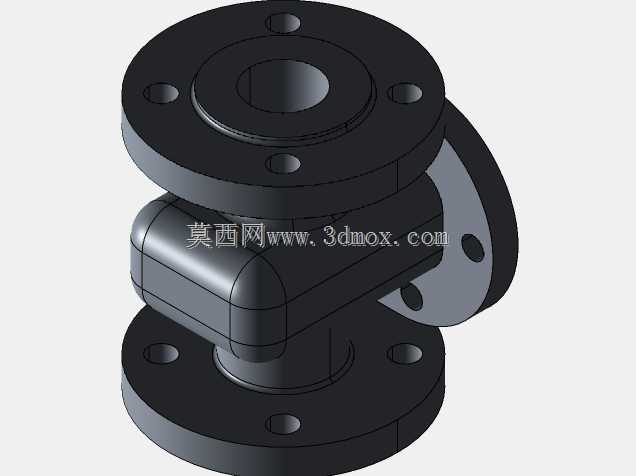

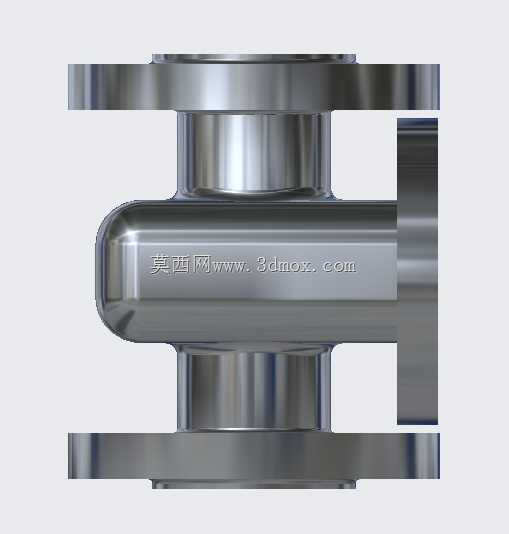

这款闸阀是流体输送管路系统中的核心控制部件，主要应用于石油化工、市政给排水、热力管网、轻工制药等行业的工业管路中，承担管路介质通断控制的核心功能，可适配水、蒸汽、油品、弱腐蚀性化工介质等多种流体的输送场景，在需要对管路支路进行分流管控的工况下具备突出适配性。该闸阀采用三通式阀体结构，区别于常规两通闸阀的单通路设计，可同时对接三条不同方向的管路，实现单阀位对多通路的介质通断控制，有效减少管路中阀门的布设数量，降低管路系统的泄漏风险点与整体安装成本。阀体两端及顶部均采用标准法兰连接结构，法兰端面加工有均匀分布的螺栓孔，安装时可通过螺栓紧固件与对应管路法兰实现刚性密封连接，法兰密封面精度满足中低压管路的密封要求，可适配常规公称压力等级的工业管路安装需求。产品设计过程中优先考量了介质流通的顺畅性，阀体内部流道采用圆弧过渡结构，尽可能降低介质流经阀体时的阻力损失，减少流道内的介质滞留与湍流冲击，提升管路输送效率的同时降低流体对阀体内壁的冲蚀损耗。闸板的升降行程与阀体内腔尺寸做了匹配优化，阀门全开状态下闸板完全抬升至阀腔上部，不会对介质流通形成遮挡，保证流道全通径的过流能力，可兼容含少量固体杂质的介质输送场景，降低杂质卡滞闸板的概率。阀体的外部轮廓做了结构加强设计，在法兰与阀体主体的衔接位置设置了过渡加强筋，既保证了整体结构的刚性，可承受管路运行过程中的压力波动与水锤冲击，又尽可能控制了整体重量，降低安装过程中的吊装与对位难度。安装边界方面，三个法兰的端面间距、螺栓孔分度圆直径均遵循行业通用连接尺寸标准，可直接与同规格的标准管路法兰对接，无需额外制作过渡转接件，阀顶的阀杆安装位预留了足够的操作空间，适配手动、电动、气动等多种驱动装置的加装需求，可满足不同工况的自动化控制改造要求。整体结构拆解维护便捷，阀体中法兰连接结构可快速实现阀体内腔的开启检修，无需将整个阀门从管路上完全拆卸即可完成闸板密封面的清理、密封件更换等日常维护操作，大幅降低设备运维的时间成本与人力投入。
